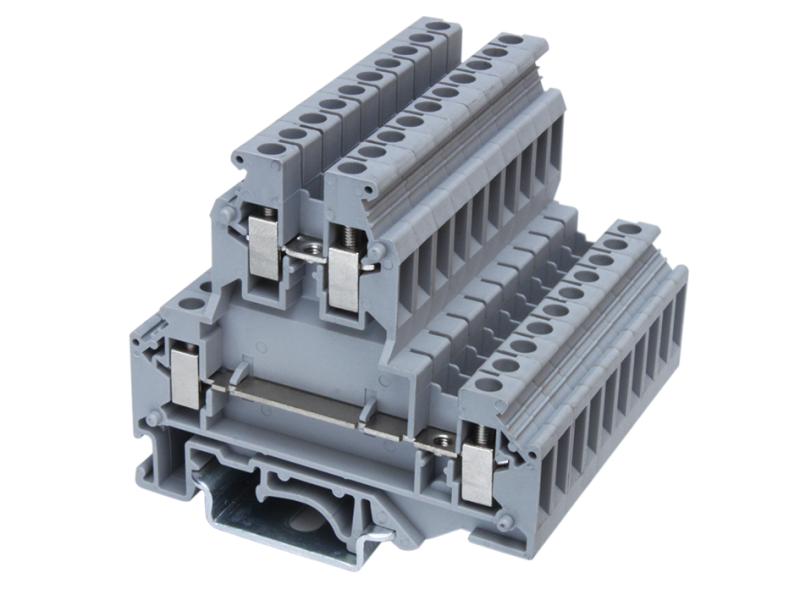

Клемма двухуровневая , винтовой зажим, 4 точки подключения, кв.мм, серая - KRUKB-5 ДКС

Клемма двухуровневая DKC (ДКС) с артикулом krukb-5 — компактное устройство для надежного соединения до четырёх проводов на DIN-рейке. Подходит для слаботочных и силовых цепей с током до 32 А, используется в автоматике, панелях управления и распределительных щитах.

Назначение и область применения

Клемма двухуровневая DKC (ДКС) krukb-5 предназначена для создания разъёмных электрических соединений между проводами в распределительных щитах, контроллерах, станках и другом оборудовании. Четыре точки подключения позволяют коммутировать несколько цепей в одном модуле, экономя место на рейке. Удобна для подключения входных/выходных сигналов, питания датчиков, реле и других элементов автоматизации.

Технические характеристики

• Количество контактов: 4
• Тип соединения: винтовой зажим
• Диапазон сечений проводов: 0,2–6 мм²
• Номинальный ток: 32 А
• Номинальное напряжение: 500 В
• Ширина: 6,2 мм
• Высота: 62 мм
• Рабочая температура: от –40 °C до +105 °C
• Способ монтажа: крепление на DIN-рейку или G-рейку
• Положение подключений: сбоку
• Материал корпуса: термопласт
• Класс горючести: V0 (самозатухающий материал)
• Цвет: серый
• Требуется замыкающая пластина: да

Совместимость и монтаж

Клемма двухуровневая DKC (ДКС) krukb-5 устанавливается на стандартную DIN-рейку шириной 35 мм или G-рейку. Для работы требуется замыкающая пластина — она соединяет внутренние контакты между соседними клеммами, что необходимо для последовательного соединения цепей. Без пластины каждый канал работает автономно. Монтаж выполняется простым защёлкиванием на рейку; фиксация проводов осуществляется затяжкой винта отверткой. Диаметр отверстия под винт соответствует стандартным шлицам (PZ1/PZ2).

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего термопласта класса V0, что снижает риск распространения пламени при перегреве. Номинальное напряжение 500 В и ток 32 А обеспечивают безопасную работу в большинстве промышленных сетей переменного тока. Температурный диапазон –40…+105 °C позволяет применять клемму в условиях экстремальных холодов и нагрева, например, на открытых площадках или рядом с нагревательными элементами.

Преимущества

• Экономия места: четыре соединения в компактной конструкции (6,2 мм ширины)
• Стабильный контакт благодаря винтовому зажиму — не требует специального инструмента
• Поддержка широкого диапазона сечений (0,2–6 мм²): подходит как для тонких сигналов, так и для силовых жил
• Горючесть V0 повышает пожаробезопасность в закрытых щитах
• Серый цвет улучшает визуальное различение в массивных сборках

Ограничения применения

• Не предназначен для многожильных проводов без наконечников — возможен перелом жил при затяжке
• Обязательно использование замыкающих пластин при необходимости связки нескольких клемм — без них соединение будет разрывным
• Запрещено использовать в средах с постоянным воздействием масел, растворителей или агрессивных химикатов — материал корпуса не устойчив к таким веществам
• Не рекомендуется для частых подключений/отключений — винтовой механизм рассчитан на однократную или редкую операцию

Примеры использования

• Подключение датчиков температуры и давления в панели управления станком
• Распределение 24 В постоянного тока между несколькими реле в щите автоматики
• Сборка цепей освещения и сигнализации в распределительном щите
• Соединение выходов PLC с исполнительными устройствами

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вошел в гнездо — проверьте визуально или легким покачиванием
• Для многожильных проводов используйте наконечники типа “пальцы” или “кольца”, чтобы предотвратить выдавливание жил
• При групповой установке нескольких клемм — всегда устанавливайте замыкающие пластины сразу после монтажа
• Затягивайте винт усилием, достаточным для плотного контакта — переусиливать нельзя, это повредит резьбу или изоляцию
• Проверяйте температуру клеммы через месяц после запуска — перегрев указывает на плохой контакт или завышенную нагрузку
