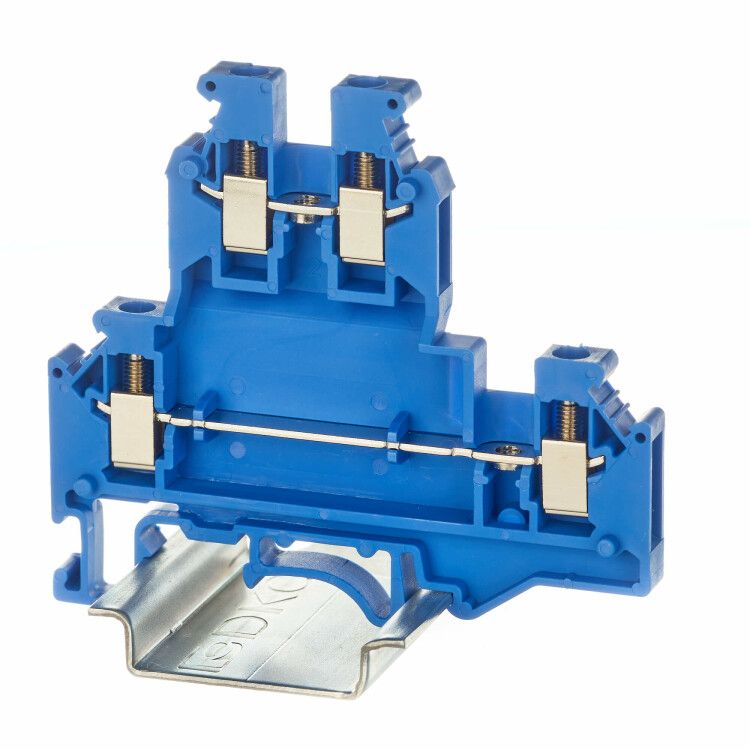

Клемма двухуровневая , винтовой зажим, 4 точки подключения, 2.5 кв.мм, синяя - KRUKB-3-BU ДКС

Клемма двухуровневая DKC (ДКС) с артикулом krukb-3-bu - компактное устройство для надежного винтового соединения до четырёх проводов сечением до 2,5 мм2. Подходит для монтажа на DIN-рейку и применяется в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Эта клемма предназначена для создания прочных и долговечных электрических соединений между проводами в цепях слаботочного и силового оборудования. Четыре точки подключения позволяют коммутировать два входящих и два выходящих провода в одном модуле, что уменьшает количество элементов в сборке. Применяется в панелях управления, реле, контроллерах, освещении, конвейерах и других системах, где важна плотная компоновка и надёжность контакта.

Технические характеристики

• Тип соединения: винтовой зажим - обеспечивает механическую фиксацию провода без деформации жилы
• Количество контактов: 4 (два уровня по 2 контакта каждый)
• Диапазон сечений проводов: 0,2–2,5 мм2 - подходит для медных одножильных и многожильных проводов
• Номинальный ток: 32 А - рассчитана на нагрузки до этого значения при нормальных условиях
• Номинальное напряжение: 500 В - допустимо использование в сетях переменного и постоянного тока до указанного предела
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые шкафы
• Ширина: 5,2 мм - компактный размер для плотной укладки на рейке
• Высота: 62 мм - удобная высота для доступа к винтам даже при близком расположении соседних клемм
• Цвет корпуса: синий - стандартизированная цветовая маркировка для быстрой идентификации
• Материал изоляции: термопласт класса V0 - самозагасающий, не распространяет пламя
• Способ монтажа: на DIN-рейку типа TS35/7,5 или TS35/15
• Позиция подключения: сбоку - провода заходят горизонтально, снижается риск перегиба
• Поддержка замыкающих пластин: да - можно использовать перемычки для последовательного соединения нескольких клемм

Совместимость и монтаж

Клемма DKC krukb-3-bu совместима со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается одним движением - защёлкивается на направляющие рейки без инструментов. Для монтажа используйте отвертку с плоским лезвием (не крестовую) - момент затяжки должен быть достаточным для фиксации провода, но не превышать усилия, вызывающего повреждение жилы. Перед затяжкой удалите изоляцию на 8–10 мм, чтобы избежать плохого контакта. Максимально равномерно затягивайте оба винта на каждом уровне - это исключает перекос и нагрев.

Безопасность и стандарты

• Класс воспламеняемости V0 - соответствует требованиям IEC 60695-11-10
• Изоляция выполнена из термостойкого термопласта, не поддерживающего горение
• Рабочее напряжение 500 В и ток 32 А обеспечивают безопасную работу в большинстве промышленных и бытовых систем
• Защита от случайного прикосновения: при установленной крышке (если есть) и правильной сборке - соответствие IP20

Преимущества

• Двухуровневая конструкция экономит место на DIN-рейке - вместо двух одиночных клемм используется одна
• Фиксация провода винтом гарантирует стабильный контакт без окисления и ослабления со временем
• Синий цвет корпуса легко отличим от других клемм - ускоряет диагностику и обслуживание
• Поддержка замыкающих пластин позволяет создавать последовательные цепи без дополнительных перемычек
• Работает в широком диапазоне температур - подходит для холодных и жарких помещений

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм2 - попытки вставить больший провод приведут к повреждению зажима
• Не рекомендовано применение в средах с постоянной вибрацией без дополнительной фиксации - возможен самопроизвольный откручивание винта
• Запрещено использование в помещениях с повышенной влажностью без герметизации - клемма не имеет защиты выше IP20
• Не подходит для алюминиевых проводов - материал зажима оптимизирован для меди
• Не следует использовать в качестве основного рубильника - только для соединения, не для частого включения/выключения

Примеры использования

• Распределительный щит: соединение фазы между несколькими автоматами
• Панель управления станком: подключение датчиков и исполнительных механизмов
• Осветительная система: группировка проводов от нескольких светильников
• Автоматизация: передача сигналов между PLC и реле
• Аксессуары: подключение терморегуляторов, трансформаторов, блоков питания

Практические советы

• Перед установкой проверьте, что провод полностью вставлен - видно по уровню изоляции относительно края зажима
• Используйте замыкающую планку только с клеммами одного типа и серии - не смешивайте модели от разных производителей
• При необходимости замены провода - открутите винт до конца, затем осторожно вытяните провод - не дергайте за изоляцию
• Для многожильных проводов лучше использовать наконечники - так снижается риск обрывов и окисления
• Проверяйте затяжку через 1–2 месяца после первого запуска системы - особенно в условиях колебаний температуры
• Обязательно соблюдайте полярность при работе с постоянным током - хотя клемма не требует её, порядок соединения влияет на безопасность всей цепи
