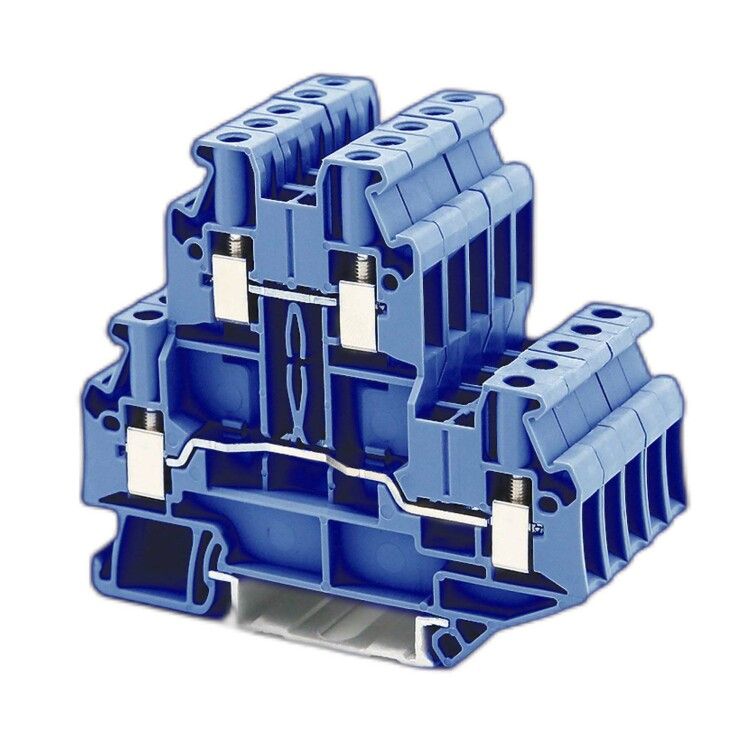

Клемма двухуровневая , винтовой зажим, 4 точки подключения, кв.мм, синяя - TTURB-4-BU ДКС

Клемма двухуровневая винтовой зажим 4 точки подключения 4 кв.мм синяя от DKC (ДКС) - надёжное решение для компактного соединения четырёх проводников на DIN-рейке. Артикул tturb-4-bu подходит для слаботочных и силовых цепей с током до 32 А, обеспечивая устойчивый контакт даже при высоких нагрузках.

Назначение и область применения

Эта клемма используется для создания последовательных и параллельных соединений проводов в распределительных щитах, автоматике, промышленном оборудовании и системах управления. Подходит для монтажа на DIN-рейку 35 мм, что делает её идеальной для сборки шкафов автоматизации, станков, конвейеров и осветительных систем. Благодаря двум уровням и четырём точкам подключения позволяет экономить место внутри щита, снижая количество переходников и перемычек.

Технические характеристики

• Тип соединения: винтовое - надёжная фиксация провода за счёт затяжки винтом
• Количество контактов: 4 (два уровня по два контакта каждый)
• Диапазон сечений проводов: 0,2–6 мм2 - поддерживает медные и многожильные провода
• Номинальный ток: 32 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 500 В - безопасно применять в сетях до 500 В переменного тока
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные помещения и нагретые шкафы
• Ширина: 6,2 мм, высота: 66 мм - компактный форм-фактор для плотной укладки
• Цвет корпуса: синий - стандартизированная маркировка для удобства идентификации
• Материал изоляции: термопласт PA 6.6 - прочный, устойчив к механическим повреждениям и химическим воздействиям
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал, не распространяет пламя
• Способ монтажа: DIN-рейка 35 мм - совместима со всеми стандартными рейками
• Положение подключения: сбоку - провода вводятся перпендикулярно к рейке, удобно при ограниченном пространстве
• Поддержка замыкающих пластин: да - можно использовать перемычки между соседними клеммами

Совместимость и монтаж

Клемма tturb-4-bu легко фиксируется на DIN-рейке 35 мм стандартного типа. Для монтажа достаточно защёлкнуть её на рейку - никаких инструментов не требуется. Каждый уровень имеет два входа для проводов, расположенных сбоку. После вставки провода (до 6 мм2) он зажимается винтом - рекомендуется проверять затяжку отверткой с плоским жалом. Устройство совместимо с заводскими замыкающими пластинами (перемычками) того же бренда - они обеспечивают быстрое соединение между соседними клеммами без лишних проводов. Обратите внимание: габариты указаны как 66×6,2 мм; в описании производителя встречается значение 73,5 мм - вероятно, это общая длина с учётом выступающих частей винтов, которые не влияют на ширину установки на рейку.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 по UL-94 - это значит, что после удаления источника огня материал самостоятельно прекращает гореть. Это соответствует требованиям безопасности для промышленного оборудования. Номинальное напряжение 500 В и рабочая температура до +105 C позволяют использовать клемму в соответствии с нормами IEC 60947-7-1. Применение в средах с повышенной влажностью допустимо, но требует защиты от прямого попадания воды - IP-класс не указан, поэтому не следует использовать вне закрытых шкафов.

Преимущества

• Двухуровневая конструкция - удвоенная плотность соединений на единице площади
• Удобный сбоку ввод проводов - минимизирует необходимость свободного места спереди
• Поддержка перемычек - ускоряет сборку цепей и снижает риск ошибок при подключении
• Стандартный синий цвет - отличает эту клемму от других уровней, упрощает диагностику
• Высокая термостойкость - сохраняет целостность при кратковременных перегрузках и нагреве

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен оксидный налёт и потеря контакта
• Не имеет защиты от влаги (IP-класс не указан) - нельзя использовать на открытом воздухе или во влажных помещениях без герметичного корпуса
• Максимальное сечение 6 мм2 - не подходит для мощных кабелей выше этого значения
• Замыкающие пластины должны быть совместимы с моделью - не все универсальные перемычки подходят
• Не рассчитана на частую перестановку проводов - винтовые зажимы лучше не демонтировать чаще одного раза в год

Примеры использования

• Объединение нескольких датчиков в одном модуле управления
• Разветвление питания для группы светильников в распределительном щите
• Сборка сигнальных цепей на PLC-панелях
• Подключение термореле и контакторов в промышленных контроллерах
• Формирование группового заземления или нулевой шины в малогабаритных шкафах

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вставлен до упора - недостаточно глубоко введённый провод может выпасть при вибрации
• Используйте отвёртку с регулируемым моментом - переусиливать винт опасно: можно повредить внутреннюю часть зажима
• При использовании перемычек выбирайте оригинальные детали от DKC - сторонние аналоги могут иметь неверную форму и плохо фиксироваться
• На каждую клемму tturb-4-bu приходится всего 6,2 мм ширины - при проектировании шкафа учитывайте, что 8 таких клемм займут около 5 см
• Синий цвет часто применяется для нулевых или сигнальных цепей - используйте этот факт для стандартизации маркировки в вашем проекте
