Клемма двухуровневая , винтовой зажим, 4 точки подключения, кв.мм, синяя - KRUKB-5-BU ДКС

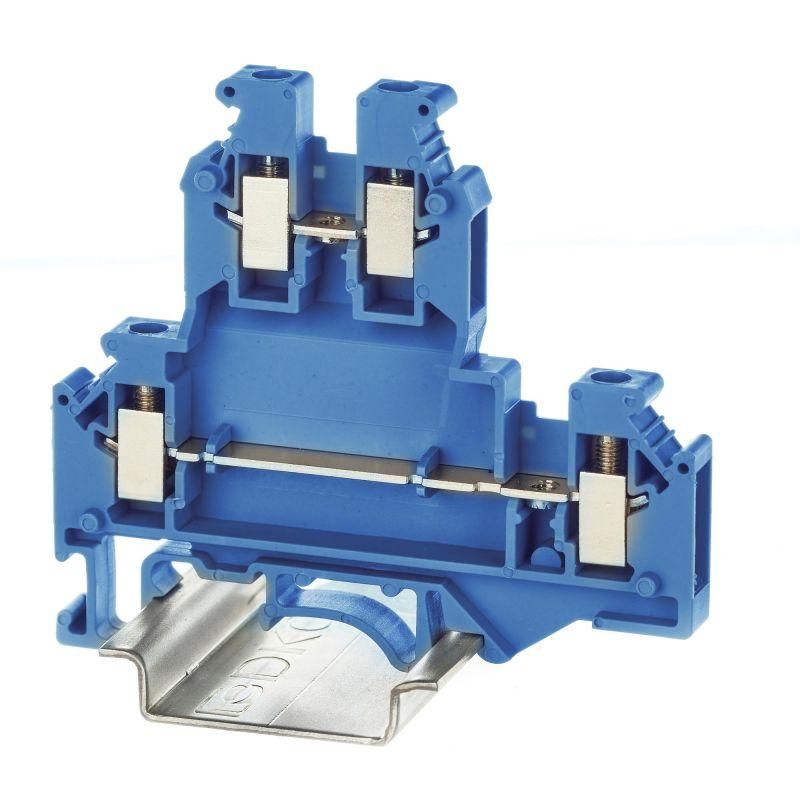

Клемма двухуровневая винтовой зажим 4 точки подключения 4 кв.мм синяя от DKC (ДКС) - компактное устройство для надёжного соединения четырёх проводников на DIN-рейке. Артикул krukb-5-bu подходит для слаботочных и силовых цепей с током до 32 А, особенно там, где важна плотная укладка и высокая термостойкость.

Назначение и область применения

Эта клемма используется для создания распределительных точек в электрических цепях. Подходит для подключения проводов в щитах управления, автоматике, системах освещения, промышленном оборудовании и автоматизации. Благодаря двум уровням и четырём контактам позволяет экономить место на DIN-рейке, снижает количество переходников и упрощает трассировку.

Технические характеристики

• Тип соединения: винтовое - обеспечивает прочную фиксацию провода без деформации жилы
• Количество контактов: 4 (по два на каждый уровень)
• Диапазон сечений проводов: 0,2–6 мм2 - совместима с медными и многожильными проводами
• Номинальный ток: 32 А
• Номинальное напряжение: 500 В
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные условия
• Материал корпуса: термопласт PA 6.6 с классом горючести V0 (UL-94) - самозатухающий, не распространяет пламя
• Цвет: синий - стандартизированная маркировка для удобной идентификации
• Ширина: 6,2 мм; Высота: 62 мм - компактный форм-фактор
• Способ монтажа: на DIN-рейку типа OMEGA (стандарт EN 60715)
• Положение подключений: сбоку - удобно для прямой прокладки проводов
• Замыкающая пластина: требуется - для последовательного соединения уровней между собой

Совместимость и монтаж

Клемма двухуровневая винтовой зажим 4 точки подключения 4 кв.мм синяя устанавливается на стандартную DIN-рейку шириной 35 мм. Для работы необходимо использовать замыкающую пластину - она соединяет внутренние шины между верхним и нижним уровнями, позволяя передавать ток между группами. Без пластины каждый уровень работает автономно. Установка происходит простым защёлкиванием - никаких инструментов кроме отвертки для затяжки винтов не требуется. Каждый винт затягивается усилием 0,2–0,3 Нм - перетягивать нельзя, чтобы не повредить контактную площадку.

Безопасность и стандарты

• Класс горючести V0 по UL-94 - материал не поддерживает горение после удаления источника пламени
• Изолирующие свойства соответствуют требованиям IEC 60947-7-1
• Рабочая температура подтверждена испытаниями в условиях от –40 C до +105 C
• Материал корпуса - термопласт PA 6.6, устойчив к механическим нагрузкам и химическим воздействиям

Преимущества

• Два уровня в одном модуле - удвоенная плотность подключений без увеличения занимаемого места
• Универсальный диапазон сечений (0,2–6 мм2) - подходит как для сигнальных, так и для силовых проводов
• Стандартный синий цвет - легко отличить от других клемм в щите
• Высокая термостойкость - можно применять в нагреваемых средах, рядом с преобразователями частоты
• Самозатухающий корпус - безопасен в помещениях с повышенным риском возгорания

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможна оксидация и потеря контакта
• Не рекомендовано использование в условиях постоянной вибрации без дополнительной фиксации
• Требует обязательной установки замыкающей пластины для связи уровней - без неё ток не проходит между ними
• Не имеет защиты от случайного доступа - не следует использовать в открытых местах без бокса или крышки
• Максимальное сечение 6 мм2 - не подходит для мощных линий выше 32 А

Примеры использования

• Распределение питания на несколько датчиков в автоматизированной линии
• Подключение выходов PLC к реле и катушкам в пульте управления
• Объединение нескольких светильников в одной цепи освещения
• Создание общей нулевой шины в распределительном щите
• Соединение проводов в холодильных камерах - благодаря рабочей температуре до –40 C

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - недостаточная зачистка вызывает плохой контакт
• Используйте только замыкающие пластины, совместимые с сериями DKC - не подходят универсальные аналоги
• Проверьте посадочный диаметр DIN-рейки: клемма рассчитана на рейку 35 мм, тип OMEGA
• При использовании многожильных проводов применяйте наконечники - это продлит срок службы контакта
• После монтажа проверьте затяжку винтов через 1–2 месяца - первичная усадка провода может ослабить контакт
• Для обслуживания отключите питание - даже при отключенном проводе на другом уровне может быть потенциал
