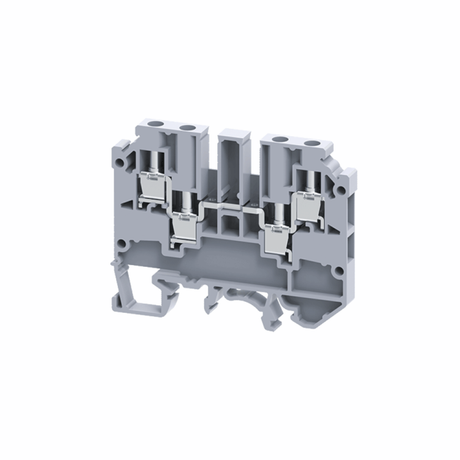

Клемма с четырьмя контактами винтовая OptiClip СMC-2,5-QUATTRO-(0,2-4)-I-BU-синий | 289794 КЭАЗ

Клемма с четырьмя контактами винтовая СMC-2,5-QUATTRO-(0,2-4)-I-BU синяя от КЭАЗ - компактное решение для надёжного соединения нескольких проводников в одном месте. Подходит для монтажа на DIN-рейку в распределительных щитах и системах автоматизации, где важны плотность подключений и устойчивость к механическим нагрузкам.

Назначение и область применения

Клемма с четырьмя контактами винтовая СMC-2,5-QUATTRO-(0,2-4)-I-BU синяя используется для создания электрических соединений между проводниками в распределительных шкафах, щитах управления и системах автоматизации. Применяется там, где требуется одновременно подключить несколько проводов - например, для распределения сигнала, заземления, подключения датчиков или коммутирования цепей управления. Особенно удобна в условиях ограниченного пространства благодаря высокой плотности подключений.

Технические характеристики

• Диапазон сечений провода: 0,2–4 мм2 - позволяет работать с тонкими жилами и многожильными проводами до 4 мм2;
• Номинальный ток: 32 А - рассчитана на длительную работу при значительных нагрузках;
• Номинальное напряжение: 630 В - безопасна для сетей до 630 В переменного тока;
• Количество контактов: 4 - все четыре точки соединения внутри клеммы электрически связаны;
• Тип соединения: винтовое - надёжное фиксирование провода за счёт затяжки винта;
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными шкафами и щитами;
• Ширина: 5 мм - компактный размер, позволяет размещать много клемм в узком пространстве;
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях, включая холодные помещения и нагреваемые зоны;
• Материал корпуса: полиамид PA - прочный, термостойкий, самозагасающий материал класса горючести V0;
• Цвет: синий - стандартизированная цветовая маркировка для быстрой идентификации;
• Позиция соединения: сбоку - провода вводятся перпендикулярно к рейке, что упрощает маршрутизацию;
• Класс воспламеняемости: V0 - не распространяет пламя при возгорании;
• Количество уровней: один - не требует вертикального выстраивания, всё в одном уровне.

Совместимость и монтаж

Клемма с четырьмя контактами винтовая СMC-2,5-QUATTRO-(0,2-4)-I-BU синяя устанавливается на стандартную DIN-рейку 35 мм без дополнительных креплений. Для монтажа достаточно защёлкнуть её на рейку до характерного щелчка. Соединение проводов выполняется путём ослабления винта, введения подготовленного провода (обрезанного, без заусенцев) и последующего затягивания до упора. Не допускается использование инструментов с острыми губками - можно повредить внутреннюю часть зажима. После монтажа рекомендуется проверить надёжность фиксации легким потягиванием провода.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Материал корпуса имеет класс горючести V0, что исключает распространение пламени. Номинальное напряжение 630 В обеспечивает запас по сравнению с типичными промышленными сетями 400 В. Работает с AC и DC током, что делает её универсальной для различных типов цепей. Отсутствие специальных требований к сертификации не снижает уровень защиты - изделие прошло испытания производителем на соответствие нормам для промышленного применения.

Преимущества

• Четыре контакта в одном корпусе - экономят место и уменьшают количество элементов в щите;
• Винтовой зажим - надёжнее, чем пружинные аналоги, особенно при частых вибрациях;
• Высокая плотность - 5 мм ширины позволяют разместить до 20 таких клемм на метр рейки;
• Стандартный цвет - синий легко отличается от других клемм, ускоряя обслуживание;
• Устойчивость к широкому диапазону температур - подходит для холодных складов и нагретых помещений;
• Самозагасающий материал - снижает риск возгорания даже при аварийном перегреве.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только медные или медные с покрытием;
• Запрещено использовать провода сечением менее 0,2 мм2 - возможен плохой контакт или выпадение жилы;
• Не следует применять в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - полиамид может деградировать;
• Не подходит для частых отсоединений - винтовые зажимы лучше подходят для стационарных соединений;
• Не имеет индикации состояния - нельзя определить обрыв или перегрузку визуально без внешних устройств.

Примеры использования

• Подключение нескольких датчиков температуры к одному входу контроллера;
• Объединение заземляющих проводов от нескольких модулей в одном узле;
• Распределение фазы или нуля между несколькими потребителями в щите управления;
• Сборка цепей управления на станках, конвейерах, насосных станциях;
• Формирование точек подключения для тестового оборудования во время наладки.

Практические советы

• Перед вставкой провода удалите изоляцию точно на нужную глубину - не более 8–10 мм, чтобы не задеть металлическую часть зажима;
• Для многожильных проводов используйте наконечники - они предотвращают спутывание жил и обеспечивают лучший контакт;
• При использовании в вибрирующей среде периодически проверяйте затяжку винтов - со временем может произойти ослабление;
• При замене клеммы снимайте питание - хотя она рассчитана на 630 В, работа под напряжением увеличивает риск поражения;
• Совместима с другими клеммами серии CMC от КЭАЗ - можно смешивать двух-, трёх- и четырёхконтактные варианты в одном ряду;
• Артикул 289794 - сохраняйте его при заказе запасных элементов, так как цвет и число контактов влияют на совместимость.
