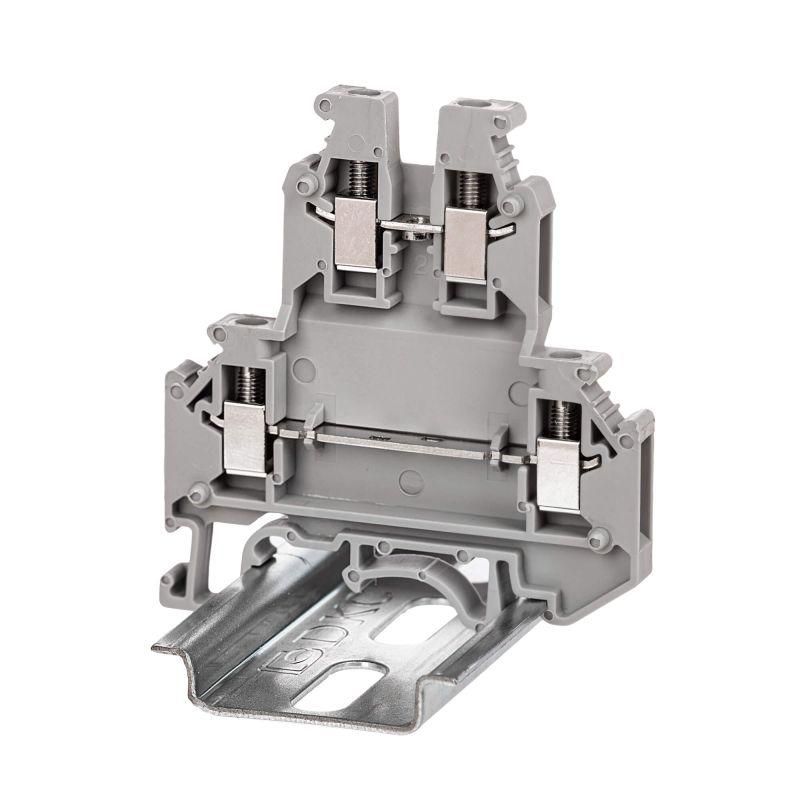

Клемма двухуровневая , винтовой зажим, 4 точки подключения, 2.5 кв.мм, серая - KRUK-3 ДКС

Клемма двухуровневая, винтовой зажим, 4 точки подключения, 2.5 кв.мм, серая от DKC (ДКС) - компактное решение для надёжного соединения проводов сечением до 2,5 мм2 на DIN-рейке. Артикул kruk-3 подходит для распределительных щитов, автоматизации и промышленного оборудования.

Назначение и область применения

Эта клемма используется для создания электрических соединений между проводниками в цепях управления, силовой разводки и коммуникационных системах. Подходит для монтажа в шкафах автоматики, пультах управления, осветительных и промышленных щитах. Четыре точки подключения позволяют организовать ответвления, последовательные соединения или групповое подключение без лишних переходников.

Технические характеристики

• Тип соединения: винтовой зажим - обеспечивает прочную фиксацию провода при затяжке
• Количество контактов: 4 (два уровня по два контакта каждый)
• Диапазон сечений проводов: 0,2–2,5 мм2 - поддерживает медные и многожильные провода
• Номинальный ток: 32 А - рассчитана на нагрузки до этого значения при нормальных условиях
• Номинальное напряжение: 1000 В - безопасная работа в сетях переменного и постоянного тока до 1 кВ
• Способ монтажа: крепление на DIN-рейку типа OMEGA (стандарт 35 мм)
• Рабочая температура: от –40 C до +105 C - устойчивость к экстремальным условиям
• Ширина: 5,2 мм, высота: 62 мм - компактный форм-фактор для плотной укладки
• Материал корпуса: термопласт PA 6.6 - высокая механическая прочность и химическая стойкость
• Класс воспламеняемости: V0 (UL-94) - самозатухающий материал, не распространяет пламя
• Цвет: серый - стандартизированная окраска для удобства визуального различения
• Положение подключений: сбоку - позволяет легко доступить провода без перестановки шкафа
• Поддержка замыкающих пластин: да - можно использовать для последовательного соединения нескольких клемм

Совместимость и монтаж

Клемма двухуровневая, винтовой зажим, 4 точки подключения, 2.5 кв.мм, серая (артикул kruk-3) совместима с любыми DIN-рейками стандарта EN 60715 (35 мм). Установка происходит защёлкиванием на рейку - никаких инструментов для крепления не требуется. Для подключения: зачищенный провод вставляется в гнездо, после чего винт затягивается отверткой до упора. Не допускается перегиб жилы - это снижает контактное давление. Каждый уровень имеет собственный винт; перемычки между уровнями не предусмотрены, но возможны через внешние замыкающие пластины.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу горючести V0 (UL-94): при возгорании материал самостоятельно гаснет, предотвращая распространение огня. Номинальное напряжение 1000 В и рабочий диапазон температур обеспечивают надёжность даже в условиях повышенной влажности или перепадов температур. Применение материала PA 6.6 гарантирует долговечность в агрессивных средах - масле, бензине, растворителях.

Преимущества

• Двухуровневая конструкция экономит место на DIN-рейке - вместо двух одиночных клемм одна двойная
• Замыкающая пластина позволяет создавать последовательные цепочки без пайки или скруток
• Удобный боковой вход проводов - не требует свободного места спереди
• Стандартный шаг 5,2 мм - идеально сочетается с другими элементами серии “Винтовые клеммы” от DKC
• Высокая термостойкость - работает в холодных помещениях и рядом с нагреваемыми устройствами

Ограничения применения

Не рекомендуется применять для проводов сечением более 2,5 мм2 - риск недостаточного зажима и перегрева. Не предназначен для частого демонтажа - многократная затяжка винта может повредить внутреннюю резьбу. Не следует использовать в условиях постоянной вибрации без дополнительной фиксации - возможно ослабление контакта. Отсутствие защиты IP - клемма не герметична, не подходит для открытых площадок или сырых помещений без корпуса.

Примеры использования

• Распределение питания на несколько датчиков в автоматическом контуре
• Объединение фазных проводов в трёхфазном щите перед автоматическими выключателями
• Создание контрольных точек для тестирования сигналов в панелях управления
• Подключение сигнализационных цепей в промышленных станках
• Формирование группы заземляющих проводов внутри распределительного шкафа

Практические советы

• Перед монтажом проверьте, что зачищенная часть провода попадает в зону зажима - минимум 8–10 мм
• Используйте отвёртку с плоским наконечником подходящего размера - слишком маленький или большой инструмент может сломать винт
• Если используете замыкающую пластину - убедитесь, что она правильно вставлена в пазы всех соседних клемм
• При сборке шкафа оставляйте минимальный зазор 10 мм между клеммой и стенкой - для доступа к винтам
• Для многожильных проводов применяйте наконечники - это увеличивает срок службы контакта
• Проверяйте затяжку винтов через 1–2 месяца после первого запуска - особенно в условиях колебаний температуры
