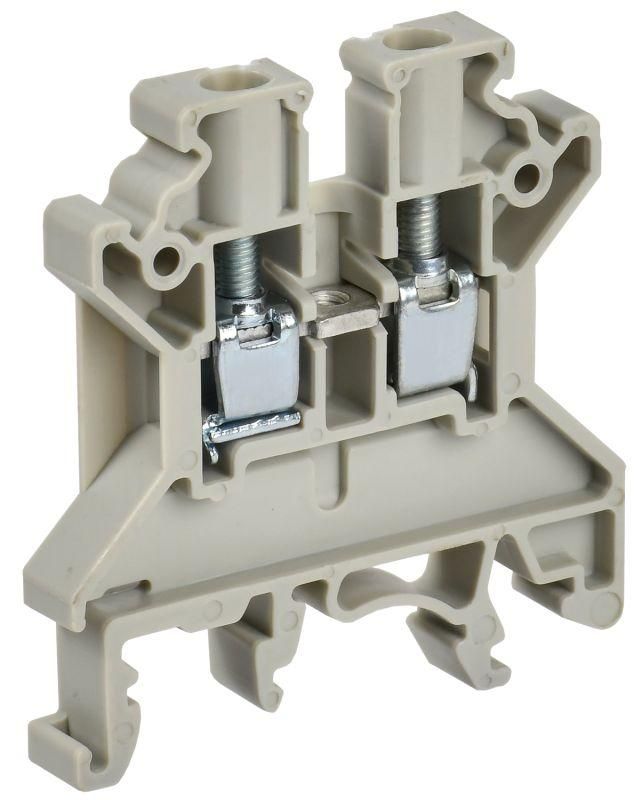

Колодка клеммная CTS ARMAFIX 4кв.мм сер. IEK YCT10-00-K03-004

Колодка клеммная CTS 4 кв.мм серая от IEK — надёжное винтовое соединение для проводов сечением до 4 мм², предназначенная для монтажа на DIN-рейку. Артикул yct10-00-k03-004 подойдёт для распределения питания и коммутации в панелях управления, автоматике и измерительных устройствах.

Назначение и область применения

Колодка клеммная CTS 4 кв.мм серая используется для создания прочного и долговечного электрического соединения между проводами в распределительных щитах, пультах управления, контроллерах и других промышленных устройствах. Подходит для систем автоматизации, контрольно-измерительной аппаратуры, освещения, слаботочных цепей и силового оборудования с номинальным током до 32 А.

Технические характеристики

• Поперечное сечение провода: 0,2 – 4 мм² — позволяет подключать одножильные и многожильные провода, включая тонкие сигнальные и более мощные силовые
• Номинальный ток: 32 А — выдерживает нагрузки типичных промышленных устройств
• Номинальное напряжение: 1000 В — безопасно работает в сетях переменного и постоянного тока до этого значения
• Количество зажимов на полюс: 2 — один вход и один выход, удобно для последовательного соединения цепей
• Тип соединения: винтовое — обеспечивает плотный контакт без необходимости сварки или пайки
• Способ монтажа: на DIN-рейку или G-рейку — совместима со стандартными шинами в щитах
• Количество полюсов: 1 — однополюсная конструкция, легко комбинируется с другими модулями
• Степень защиты: IP20 — защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги; требует установки внутри закрытого щита
• Материал корпуса и изоляции: полиамид (PA) — устойчив к перегреву, химическим воздействиям и механическим повреждениям
• Рабочая температура: от -40 °C до +85 °C — подходит для холодных складов и жарких помещений
• Ширина ячейки: 6 мм — компактный формат, экономит место на рейке
• Частота: 50 Гц — оптимизирована для стандартной сети в России и странах СНГ
• Позиция соединения: сверху — провода вводятся вертикально, что упрощает маршрутизацию
• Цвет: серый — соответствует цветовой гамме большинства промышленных щитов
• Срок службы: 20 лет — рассчитана на длительную эксплуатацию без замены

Совместимость и монтаж

Колодка клеммная CTS 4 кв.мм серая устанавливается на стандартную DIN-рейку шириной 35 мм (или G-рейку) с помощью фиксирующего защёлкивающего механизма. Для монтажа достаточно вставить её в рейку и нажать до характерного щелчка. Соединение проводов выполняется винтом — предварительно зачищенные концы вставляются в зажим и затягиваются отверткой. Убедитесь, что зачистка провода не превышает 8–9 мм, чтобы избежать оголённых участков вне зажима. Нельзя использовать с проводниками больше 4 мм² — это вызовет перегрев и снижение надёжности контакта.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для промышленного электрооборудования. Материалы корпуса и изоляции — самозатухающий полиамид, обеспечивают устойчивость к возгоранию. Применение в соответствии с нормами IEC 60947-7-1. IP20 не допускает использование в условиях повышенной влажности, пыли или открытых площадках — обязательно размещение в герметичном или закрытом щите.

Преимущества

• Высокое контактное усилие винтового зажима — минимизирует риск ослабления соединения при вибрации
• Универсальный диапазон сечений — подходит как для тонких сигналов, так и для основных силовых линий
• Компактный размер (6 мм) — позволяет разместить много элементов на ограниченной площади
• Долгий срок службы — не требует обслуживания в течение 20 лет при правильной эксплуатации
• Совместимость с популярными брендами — легко заменяет аналоги от других производителей

Ограничения применения

• Не предназначена для проводов сечением более 4 мм² — применение больших проводов приведёт к плохому контакту и перегреву
• IP20 — нельзя использовать во влажных помещениях, на улице, в пыльных средах без дополнительной защиты
• Не подходит для частых подключений/отключений — винтовые зажимы лучше использовать для стационарных соединений
• Только однополюсная конструкция — для трёхфазных цепей потребуется три отдельные колодки

Примеры использования

• Подключение датчиков и исполнительных механизмов в панели управления станком
• Распределение 24 В постоянного тока в системах автоматизации
• Соединение проводов от термореле, контакторов и реле времени
• Объединение нулевых и заземляющих проводников в распределительном щите
• Формирование групповых линий освещения в административных зданиях

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода — даже небольшое превышение 4 мм² может привести к нагреву и отказу
• Зачищайте провод на 8–9 мм, не больше — лишняя часть оголённого металла увеличивает риск пробоя
• Затягивайте винт равномерно, без перекоса — используйте отвертку с плоским лезвием подходящего размера
• При сборке щита располагайте несколько таких колодок рядом — они легко соединяются друг с другом через перемычки
• Артикул yct10-00-k03-004 — идеально сочетается с другими изделиями серии CTS от IEK, что упрощает запасание и замену
• Не применяйте в местах с постоянной вибрацией без дополнительной фиксации — хотя зажим надёжный, вибрация может ослабить контакт со временем
