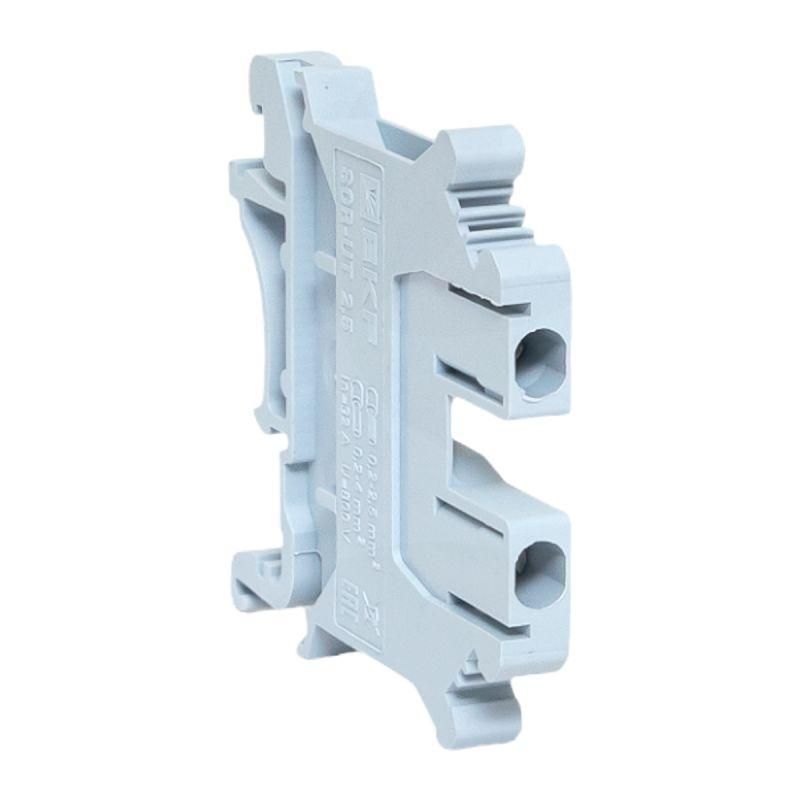

Клеммная колодка винтовая 2.5 UT серая | scr-ut-2,5-g EKF

Клеммная колодка винтовая 2.5 UT серая от EKF - компактное устройство для надежного винтового соединения проводов в электрических щитах и на DIN-рейках. Артикул scr-ut-2,5-g подходит для монтажа в промышленном и бытовом оборудовании, где важны прочность, безопасность и простота обслуживания.

Назначение и область применения

Клеммная колодка винтовая 2.5 UT серая используется для соединения одножильных и многожильных проводников в электрических цепях переменного тока. Применяется в распределительных щитах, пультах управления, автоматике, станках, конвейерах и других устройствах, требующих надежного и доступного подключения. Подходит для работы в условиях повышенной влажности, запыленности и перепадов температур.

Технические характеристики

• Номинальный ток: 32 А - выдерживает высокую нагрузку без перегрева
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 800 В переменного тока, 50 Гц
• Сечение провода: 0,2–4 мм2 - подходит для тонких и средних жил, включая многожильные
• Количество полюсов: 1 - одна точка подключения на единицу
• Тип соединения: винтовое - фиксация провода зажимным винтом, обеспечивает плотный контакт
• Способ монтажа: DIN-рейка / G-рейка - легко крепится на стандартную рейку шириной 35 мм
• Ширина ячейки: 5 мм - позволяет компактно размещать несколько колодок рядом
• Расположение присоединения: сбоку - провод вводится горизонтально, экономит место внутри шкафа
• Материал корпуса: полиамид PA - термостойкий, самозагасающий, не трескается при длительной эксплуатации
• Рабочая температура: –40…+85 C - работает в холодных помещениях и нагретых зонах оборудования
• Установка замыкающей пластины: да - можно соединить несколько колодок между собой для передачи потенциала
• Цвет: серый - соответствует стандартному оформлению промышленных щитов

Совместимость и монтаж

Клеммная колодка винтовая 2.5 UT серая совместима со всеми типами DIN-реек (EN 60715) и G-реек. Монтаж выполняется защелкиванием на рейку - никаких инструментов не требуется. Для подключения: ослабьте винт, введите провод на глубину 9–10 мм, затяните до упора. Не используйте силовые ключи - достаточно обычной отвертки. Убедитесь, что изоляция срезана точно до метки, чтобы избежать контакта с металлической частью зажима.

Безопасность и стандарты

Изготовлена из пожаробезопасного полиамида, соответствует требованиям IEC 60947-7-1. Напряжение 800 В обеспечивает безопасную работу в промышленных сетях. Отсутствие открытых токоведущих частей снижает риск поражения током при работе с щитом. Замыкающая пластина предотвращает случайное отключение цепи при перемещении колодок.

Преимущества

• Высокая механическая прочность корпуса - не деформируется при сборке и эксплуатации
• Стабильный контакт даже при вибрациях - благодаря качественному зажиму
• Легко комбинируются - можно собирать последовательные ряды с помощью замыкающих пластин
• Не требуют специальных инструментов - подключение одним винтом
• Устойчивы к химическим воздействиям - подходят для агрессивных сред

Ограничения применения

Не предназначена для постоянного подключения гибких многожильных проводов без наконечников - возможен выход из строя при частом демонтаже. Не рекомендуется использовать в цепях постоянного тока выше 600 В. Не следует применять в местах с ударными нагрузками без дополнительной защиты. Температурный диапазон ограничен - при температурах ниже –40 C материал становится хрупким.

Примеры использования

• Подключение входных кабелей питания в распределительном щите
• Разветвление сигнальных линий в системах автоматизации
• Соединение датчиков и исполнительных механизмов на конвейере
• Объединение нулевых и заземляющих проводников в щитовой группе
• Формирование временных тестовых цепей в сервисных работах

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод может выпасть, слишком толстый повредит зажим
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка” - это продлит срок службы контакта
• Замыкающие пластины устанавливайте только после окончательной фиксации всех колодок - иначе они могут сломаться
• При необходимости замены - отключите питание, открутите винт и осторожно вытяните провод
• Артикул scr-ut-2,5-g часто заказывают в паре с аналогичными моделями 3,5 UT и 5 UT - для унификации монтажа в одном щите
