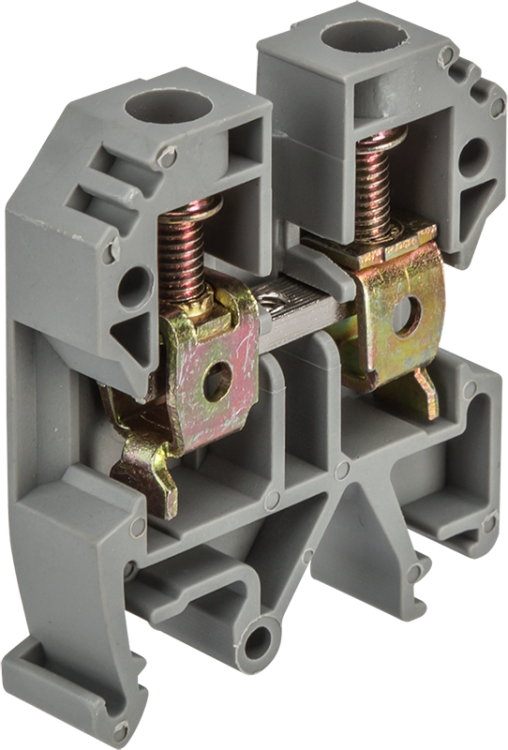

Зажим NTB-JXB 61 209 ЗНИ 35А 750В 4мм² Navigator 61209

Зажим клеммный проходной 4 мм2 серый от бренда Navigator, артикулы 20281 и 61209, предназначен для надёжного соединения проводов в распределительных щитах. Продукт серии NTB-JXB обеспечивает передачу тока до 35 А при напряжении до 750 В, подходит для монтажа на DIN-рейку и работает в широком диапазоне температур.

Назначение и область применения

Зажим клеммный проходной 4 мм2 серый используется для электрического и механического соединения одножильных и многожильных проводников в низковольтных цепях постоянного или переменного тока. Применяется в распределительных щитах жилых, промышленных и коммерческих объектов. Подходит для подключения фазных проводов, организации перемычек между автоматами, УЗО и другими устройствами.

Технические характеристики

• Поперечное сечение провода: 4 мм2
• Номинальный ток: 35 А
• Номинальное напряжение: 750 В
• Количество контактов: 1
• Количество уровней: 1
• Материал корпуса: термопласт (полиамид 6,6)
• Материал контактной части: латунь (содержание меди ≥55%)
• Зажимные винты: оцинкованная сталь
• Цвет: серый
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Класс воспламеняемости: V1 (материал самотушится после удаления источника пламени)
• Рабочий температурный диапазон: от -50 C до +90 C
• Способ монтажа: на DIN-рейку или G-рейку
• Тип присоединения: винтовое
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим клеммный проходной 4 мм2 серый устанавливается на стандартную DIN-рейку типа TS35/7,5 или G-рейку. Для монтажа достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется. Соединение проводов осуществляется через винтовые зажимы: ослабьте винт, введите провод на глубину 10–12 мм, затяните до упора. Максимальный момент затяжки - не более 0,5 Нм. Устройство имеет внутреннюю связь между уровнями, что позволяет использовать его как проходной элемент без внешних перемычек. Замыкающая пластина уже установлена и не требует дополнительной сборки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок низкого напряжения. Материал корпуса - полиамид 6,6 с классом воспламеняемости V1, обеспечивающий самотушение при возгорании. Температурная стойкость до 130 C гарантирует сохранение целостности при кратковременных перегревах. Защита IP20 исключает случайный доступ к токоведущим частям пальцами, но не защищает от влаги - применение допускается только внутри закрытых щитов.

Преимущества

• Встроенная внутренняя связь между уровнями снижает количество внешних перемычек и ускоряет монтаж.
• Высокая прочность латунных контактов обеспечивает долговечность даже при частых демонтажах.
• Термостойкий корпус выдерживает высокую температуру в плотно укомплектованных щитах.
• Серый цвет стандартизирован и легко отличим от других типов клемм, уменьшает риск ошибок при обслуживании.
• Оцинкованные винты устойчивы к коррозии, особенно важны в условиях повышенной влажности внутри щита.

Ограничения применения

• Не применяется вне закрытых электрических шкафов - степень защиты IP20 не предохраняет от влаги, пыли и механических повреждений.
• Подходит только для проводов сечением 4 мм2; использование проводов большего или меньшего сечения недопустимо - это вызывает перегрев или плохой контакт.
• Не рекомендован для подключения гибких многожильных проводов без наконечников - возможен обрыв жил при затяжке.
• Не предназначен для работы в средах с агрессивными химикатами или паром - материал корпуса не рассчитан на такие условия.

Примеры использования

• Перемычка между автоматическими выключателями в группе освещения.
• Объединение фазных проводов от нескольких УЗО в одном ряду.
• Подключение входящей фазы к нескольким дифференциальным автоматам.
• Разводка питания в щитах малой мощности: бытовые, офисные, торговые точки.

Практические советы

• Перед монтажом проверьте, чтобы провод был зачищен на 10–12 мм - меньше не обеспечит надёжный контакт, больше может выпасть при ослаблении винта.
• Для многожильных проводов используйте наконечники типа НШВИ - это предотвращает деформацию жил и увеличивает срок службы соединения.
• При комплектации щита соблюдайте шаг между клеммами - не устанавливайте слишком много последовательно, чтобы не перегрузить тепловую нагрузку на рейку.
• Проверяйте затяжку винтов через год после монтажа - при первичном нагреве металлические детали могут слегка ослабнуть.
• Артикулы 20281 и 61209 - это один и тот же продукт, различаются только по партиям поставки. Оба подходят для замены друг друга.
