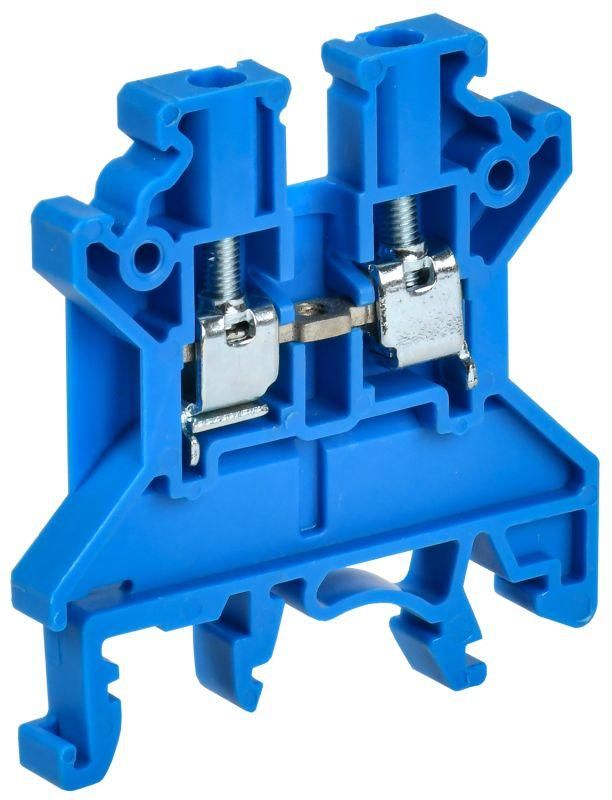

Колодка клеммная CTS ARMAFIX 2.5кв.мм син. IEK YCT10-00-K07-002

Колодка клеммная CTS 2,5 мм2 синяя от IEK - надёжное винтовое соединение для промышленной автоматизации, распределения питания и подключения контроллеров. Артикул yct10-00-k07-002 рассчитана на работу в DIN-рейках, обеспечивает устойчивый контакт при нагрузках до 24 А и работает в широком диапазоне температур.

Назначение и область применения

Колодка клеммная CTS 2,5 мм2 синяя предназначена для создания прочного и долговечного электрического соединения между проводниками в цепях управления, распределения электроэнергии и подключения устройств автоматики. Подходит для установки в щитах управления, пультах, шкафах автоматики, системах освещения и промышленном оборудовании. Применяется там, где требуется частая перепроверка или замена проводов - благодаря удобному винтовому зажиму.

Технические характеристики

• Поперечное сечение провода: 0,2–4 мм2 - позволяет подключать одножильные и многожильные провода малого и среднего сечения
• Номинальный ток: 24 А - выдерживает постоянную нагрузку без перегрева
• Номинальное напряжение: 1000 В - безопасно используется в сетях переменного тока до 1 кВ
• Частота: 50 Гц - оптимизирована для стандартной сети РФ и стран СНГ
• Количество зажимов на полюс: 2 - можно подключить входной и выходной провод, организовать последовательное соединение
• Позиция соединения: сверху - удобно для прокладки проводов в шкафах с ограниченным боковым доступом
• Ширина ячейки: 5 мм - компактная конструкция, позволяет плотно устанавливать несколько элементов на одной рейке
• Материал корпуса и изоляции: полиамид PA - устойчив к механическим повреждениям, химическим воздействиям и нагреву
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Рабочая температура: –40…+85 C - подходит для холодных помещений и жарких технологических зон
• Срок службы: 20 лет - гарантирует длительную работоспособность при соблюдении условий эксплуатации
• Способ монтажа: DIN-рейка (Ω-профиль) / G-рейка - совместима с большинством стандартных шкафов
• Цвет: синий - стандартизированный цвет для фазных или управляемых цепей (по практике многих предприятий)

Совместимость и монтаж

Колодка клеммная CTS 2,5 мм2 синяя легко фиксируется на DIN-рейке типа Ω или G. Для монтажа достаточно защёлкнуть её на направляющую и проверить положение - она не сдвигается при вибрации. Установка занимает менее 10 секунд. Обязательно используйте отвертку с плоским жалом подходящего размера - слишком слабый или слишком сильный момент затяжки снижают надёжность контакта. Не допускайте попадания изоляции в зажим - это вызывает перегрев. Максимальное сечение провода - 4 мм2; более толстые провода не войдут.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для оборудования низкого напряжения. Сертифицирована по нормам IEC/EN 60947-7-1. Наличие IP20 исключает случайный контакт с токоведущими частями, что важно при обслуживании щитов. Полиамидный корпус не поддерживает горение и самозатухает при возгорании внешних материалов.

Преимущества

• Высокое контактное усилие - минимизирует риск ослабления соединения при вибрации
• Универсальный зажим - один тип клеммы подходит для медных и алюминиевых проводов
• Плотная сборка - не требует дополнительных креплений или пластиковых фиксаторов
• Долгий срок службы - 20 лет работы без потери параметров при правильной эксплуатации
• Яркий синий цвет - упрощает визуальное различение цепей в сложных схемах

Ограничения применения

• Не применяется во влажных, пыльных или открытых помещениях - степень защиты IP20 недостаточна
• Запрещено использовать с проводами сечением больше 4 мм2 - возможен разрыв контакта или деформация зажима
• Не предназначен для подключения гибких многожильных проводов без наконечников - рекомендуется предварительно обжать концы
• Не следует применять в цепях с импульсными нагрузками выше 24 А - возможен перегрев и преждевременный износ

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Распределение фазного напряжения внутри силового шкафа
• Объединение нескольких проводов в одном месте перед подачей на PLC или реле
• Создание временных тестовых точек при настройке оборудования
• Фиксация проводов в пультах управления станков и конвейеров

Практические советы

• Перед затяжкой винта удалите изоляцию точно на длину зажима - обычно 8–10 мм
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, чтобы избежать выпадения жил
• При групповой установке нескольких клеммных колодок CTS 2,5 мм2 синих оставляйте минимальный зазор 2 мм между соседними элементами - это улучшает теплоотвод
• Проверяйте затяжку винтов через 1–2 месяца после первого запуска системы - особенно в условиях вибрации
• Артикул yct10-00-k07-002 совместим с другими изделиями серии CTS от IEK - можно комбинировать с переходниками, перемычками и заземляющими планками
