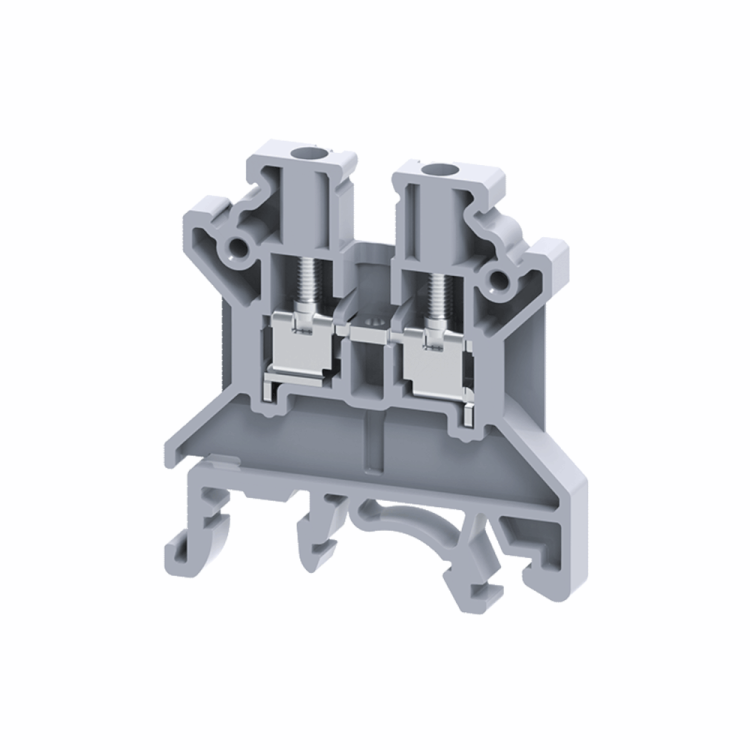

Клемма проходная 2,5 кв.мм винтовая OptiClip CTS-2,5-I-24A-(0,2-2,5)-серый - 289771 КЭАЗ

Клемма проходная винтовая CTS-2,5-I-24A-(0,2-2,5) серая - это надёжное соединение для проводов малой и средней мощности, предназначенное для установки на DIN-рейку. Продукт от КЭАЗ Optima подходит для сборки щитов управления, автоматизации и распределительных устройств, где важна прочность и долговечность контактного соединения.

Назначение и область применения

Клемма проходная винтовая CTS-2,5-I-24A-(0,2-2,5) серая используется для создания постоянного электрического соединения между двумя участками цепи - входным и выходным проводником. Подходит для силовых и слаботочных цепей: управление оборудованием, сигнализация, реле, контроллеры, системы автоматики. Устанавливается в распределительных шкафах, щитах управления, промышленном оборудовании.

Технические характеристики

• Номинальный ток: 24 А - максимальный допустимый ток при нормальных условиях работы.
• Диапазон сечений провода: 0,2–2,5 мм2 - подходит для тонких жил (например, в контрольных цепях) до проводов среднего сечения.
• Номинальное напряжение: 1000 В - обеспечивает безопасную работу в высоковольтных системах до этого значения.
• Способ монтажа: фиксация на DIN-рейку 35 мм - стандартный способ крепления в промышленных щитах.
• Количество контактов: 2 - один вход, один выход, функция прохода без перерыва цепи.
• Материал корпуса: полиамид PA - термостойкий, самозатухающий материал класса горючести V0.
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях, включая холодные помещения и нагреваемые зоны.
• Ширина шага: 5 мм - компактный размер, позволяет плотно располагать несколько клемм рядом.
• Позиция соединения: боковая - провода вводятся сбоку, что удобно при ограниченном пространстве спереди.
• Количество уровней: 1 - однорядная конструкция, не предназначена для многоуровневых решений.

Совместимость и монтаж

Клемма проходная винтовая CTS-2,5-I-24A-(0,2-2,5) серая совместима с любыми DIN-рейками стандарта EN 60715 (35 мм). Монтаж осуществляется путём защёлкивания на рейку - достаточно приложить усилие до характерного щелчка. Для подключения: ослабить винт, вставить подготовленный провод (обязательно без изоляции в зажиме), затянуть винт до упора. Не используйте инструменты с острыми гранями - можно повредить пластик. Винтовой зажим требует регулярной проверки затяжки при первом запуске и через 1–2 месяца эксплуатации.

Безопасность и стандарты

• Класс воспламеняемости изоляции V0 - материал не поддерживает горение и самостоятельно гаснет после удаления источника пламени.
• Изоляция соответствует требованиям IEC 60947-7-1 для коммутационных аппаратов.
• Рабочее напряжение 1000 В обеспечивает безопасность даже при импульсных перегрузках.

Преимущества

• Высокая механическая прочность корпуса из полиамида - выдерживает вибрацию и удары в промышленной среде.
• Стандартный шаг 5 мм - легко комбинируется с другими элементами на одной рейке.
• Затяжка винтом даёт надёжный контакт без необходимости сварки или пайки.
• Серый цвет - отличает её от других типов клемм, снижает риск ошибок при обслуживании.
• Подходит для многожильных и одножильных проводов - универсальность в применении.

Ограничения применения

• Не предназначена для проводов сечением более 2,5 мм2 - использование больших проводов вызывает перегрев и разрушение зажима.
• Не рекомендована для частых отсоединений - винтовой механизм рассчитан на стационарное соединение, не на оперативное подключение/отключение.
• Не имеет индикации состояния - нельзя определить обрыв или плохой контакт визуально без тестера.
• Не подходит для помещений с повышенной влажностью без дополнительной защиты - хотя IP-класс не указан, материалы не обеспечивают герметичность.

Примеры использования

• Подключение датчиков температуры и давления к PLC в цехе.
• Разветвление цепей управления в станках ЧПУ.
• Объединение нескольких слаботочных сигналов перед подачей на реле.
• Сборка распределительных щитов в пищевой промышленности - благодаря термостойкому корпусу выдерживает мойку оборудования.

Практические советы

• Перед монтажом зачистите провод на 6–8 мм - недостаточно зачищенная жила плохо фиксируется, слишком длинная - может замкнуть соседние контакты.
• Используйте отвертку с плоским наконечником подходящего размера - перекос винта приведёт к повреждению резьбы.
• При групповой установке нескольких клемм CTS-2,5-I-24A-(0,2-2,5) серая соблюдайте минимальный зазор 2–3 мм между ними для лучшего теплоотвода.
• Для многожильных проводов используйте наконечники - это увеличивает срок службы контакта и исключает облом жил.
• Проверьте соответствие сечения провода заявленному диапазону 0,2–2,5 мм2 - превышение даже на 0,3 мм2 может привести к аварии.
