Розетка для реле 2СО скоба separate | SGZE1S48M SE APC

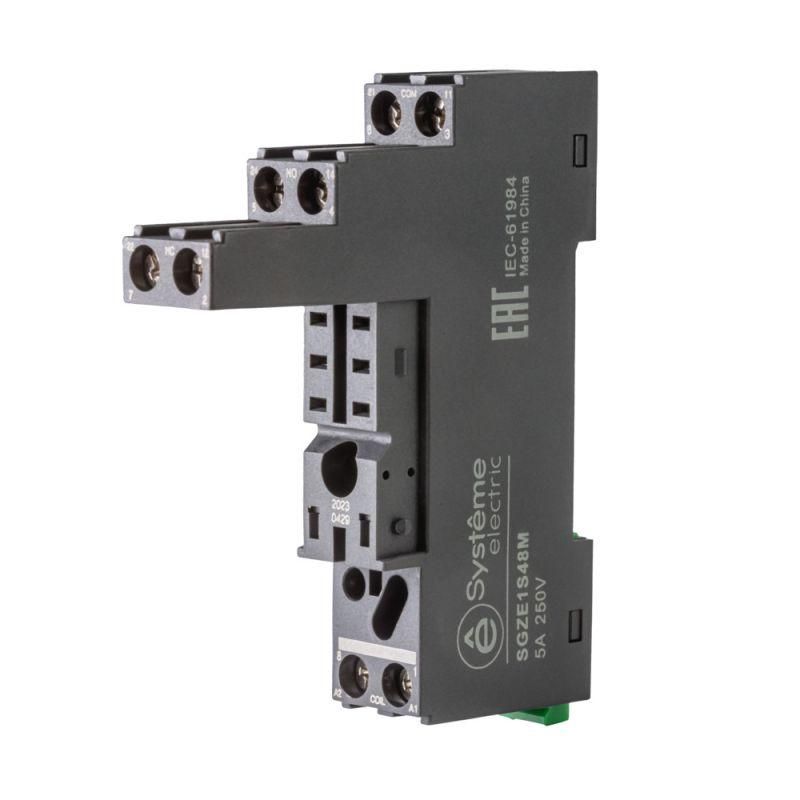

Розетка для реле 2 нормально-открытых контакта (2НО) со скобой, тип separate SE от бренда Systeme Electric (артикул sgze1s48m) предназначена для быстрой замены и надёжного подключения реле типа SXM 2СО в системах автоматизации. Она обеспечивает механическую фиксацию и электрический контакт через винтовые зажимы на DIN-рейке.

Назначение и область применения

Розетка для реле 2 нормально-открытых контакта (2НО) со скобой, тип separate SE используется для установки интерфейсных электромеханических реле Systeme Sig EMR. Подходит для сборки коммутационных модулей в шкафах управления, промышленном оборудовании, системах автоматизации и инфраструктурных объектах. Применяется там, где требуется частая замена реле без перепайки проводов - например, в цепях управления станками, конвейерами, освещением или вентиляцией.

Технические характеристики

• Тип изделия: розетка для реле с 2 нормально-открытыми контактами (2НО)
• Количество контактов: 8 (для поддержки двух реле с 4 контактами каждое)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы
• Номинальный ток: до 5 А
• Номинальное напряжение: до 250 В переменного тока
• Совместима с реле серии SXM 2СО

Совместимость и монтаж

Розетка для реле 2 нормально-открытых контакта (2НО) со скобой, тип separate SE совместима исключительно с реле Systeme Sig EMR модели SXM 2СО. Установка происходит путём защёлкивания на DIN-рейку - фиксация удерживающей скобой предотвращает случайное выскальзывание. Для подключения используйте винтовые зажимы: затягивайте провода равномерно, избегая перегибов жил. Отсоединение - простое: отпустите скобу и аккуратно выньте реле.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленной автоматизации. Номинальные значения тока и напряжения (5 А / 250 В) обеспечивают безопасную работу в сетях переменного тока. Материалы корпуса - самозагасающие поликарбонаты, что снижает риск распространения пламени при перегрузках.

Преимущества

• Ускоряет сервисное обслуживание - реле меняются за секунды без демонтажа проводки
• Механическая скоба гарантирует плотное прилегание и устойчивость к вибрациям
• Чёткая маркировка контактов уменьшает вероятность ошибок при подключении
• Стандартная форма и размер позволяют использовать в любых шкафах с DIN-рейкой 35 мм

Ограничения применения

• Не подходит для реле других серий - даже аналогичных по числу контактов
• Не рассчитана на постоянный ток выше 30 В - использование в DC-цепях требует проверки спецификаций реле
• Запрещено применять в средах с высокой запылённостью без защиты IP-корпуса (розетка не имеет собственной степени защиты)
• Не предназначен для работы при температуре ниже -25 C или выше +70 C

Примеры использования

• Шкаф управления насосной станцией - замена реле при выходе из строя без остановки всей системы
• Линия конвейера на пищевом предприятии - реле контролируют включение/выключение двигателей
• Автоматический контроль освещения в офисном здании - розетка позволяет быстро заменить неисправное реле ночью
• Системы теплоснабжения - управление клапанами и вентиляторами через реле SXM 2СО

Практические советы

• Перед установкой проверьте, чтобы реле SXM 2СО полностью входило в гнездо - не допускайте перекоса
• Используйте провода сечением 0,2–2,5 мм2 - более толстые могут повредить зажимы
• При многократных заменах реле следите за состоянием контактов розетки - окисление снижает надёжность
• Не закручивайте винты слишком сильно - это может треснуть пластиковые элементы
• Для удобства обслуживания рекомендуется помечать каждый канал на розетке этикетками
