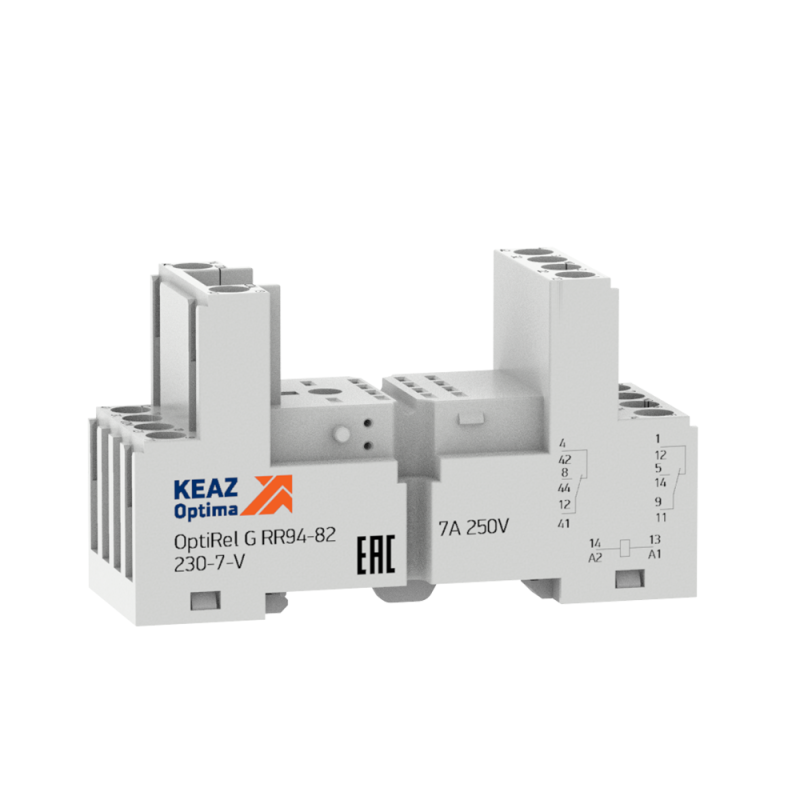

Розетка для реле OptiRel G RR94-82-230-7-V| 281172 | КЭАЗ 281164

Розетка для реле OptiRel G RR94-82-230-7-V - это компактное устройство для быстрого монтажа и подключения промежуточных реле серии OptiRel G на DIN-рейку. Она позволяет легко заменять реле без перепайки проводов, снижает время обслуживания и повышает надёжность соединений в автоматических системах.

Назначение и область применения

Розетка для реле OptiRel G RR94-82-230-7-V используется исключительно для установки втычных реле серии OptiRel G RP55. Она служит переходным элементом между силовыми и управляющими цепями: через её контакты подводятся провода питания и сигнала, а реле вставляется сверху. Применяется в панелях управления, автоматизированных линиях, системах безопасности и промышленном оборудовании, где требуется частая замена реле или гибкая модульная сборка.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитана на работу в сетях переменного тока до 230 В
• Номинальный ток: 7 А - способна коммутировать нагрузку до 7 ампер на каждом контакте
• Способ монтажа: DIN-рейка - крепится на стандартную рейку шириной 35 мм
• Тип подключения: винтовые зажимы - для подвода проводов используются надёжные винтовые клеммы
• Количество контактных выводов: 0 - сама розетка не имеет внешних контактов; все соединения осуществляются через установленное в неё реле

Совместимость и монтаж

Розетка OptiRel G RR94-82-230-7-V совместима только с реле серии OptiRel G RP55. Установка происходит путём вставки реле в верхние направляющие до щелчка. Для надёжной фиксации необходимо использовать отдельно приобретаемый фиксатор - без него реле может выпасть при вибрации или механическом воздействии. Подключение проводов выполняется к нижним винтовым зажимам: к каждому из них можно подвести одножильный или многожильный провод сечением до 2,5 мм2. Перед монтажом убедитесь, что питание отключено.

Преимущества

• Ускоряет сервисное обслуживание - реле меняется за несколько секунд без перепайки
• Снижает риск ошибок при подключении - контакты уже правильно распределены внутри розетки
• Защищает от случайного отключения - при правильной установке с фиксатором реле не выскакивает
• Поддерживает модульную архитектуру - позволяет собирать сложные системы из стандартизированных компонентов

Ограничения применения

• Не работает самостоятельно - требует обязательной установки реле OptiRel G RP55
• Не предназначен для прямого подключения потребителей - все нагрузки должны проходить через реле
• Не содержит защиты от перенапряжений или индикации - для этих функций нужны дополнительные модули
• Не подходит для высокочастотных или импульсных сигналов выше 50/60 Гц - оптимизирована для стандартной сети

Примеры использования

• Автоматизация станков: управление пускателями через промежуточные реле
• Системы освещения: включение света по таймеру или датчику движения
• Конвейеры: контроль последовательности запуска двигателей
• Щиты управления: сборка модульных блоков для логического управления

Практические советы

• Всегда используйте фиксатор - он продлевает срок службы розетки и предотвращает аварийные отключения
• Проверяйте посадочный диаметр реле перед покупкой - только OptiRel G RP55 подходят точно
• Затягивайте винты равномерно - переусердствовать нельзя, чтобы не повредить пластиковые корпуса
• Для частых замен выбирайте розетки с цветовой маркировкой - так легче идентифицировать цепи
• Используйте дополнительные модули (например, TVS-защита или LED-индикация) при работе в условиях помех или для визуального контроля состояния
