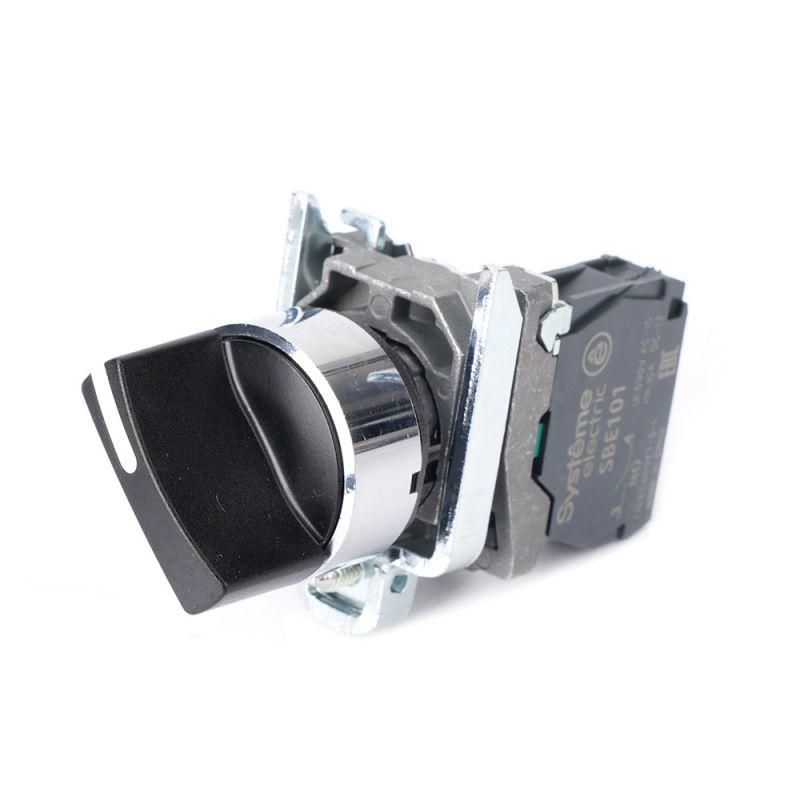

Переключатель модульный SB4 в сборе 22мм 2поз. с фиксацией 1НО SE SB4BD21 APC

Переключатель модульный в сборе 22 мм 2 позиции с фиксацией 1НО от Systeme Electric (артикул sb4bd21) предназначен для ручного управления цепями в промышленном оборудовании. Он сочетает надежную механическую фиксацию, высокую степень защиты и компактный форм-фактор, что делает его удобным решением для установки на панели управления.

Назначение и область применения

Этот переключатель используется для коммутации слаботочных и силовых цепей с напряжением до 380 В. Подходит для управления режимами работы оборудования, где требуется четкая фиксация выбранного положения - например, включение/выключение, ручной/автоматический режим. Применяется в шкафах управления, на станках, конвейерах, системах автоматизации и других промышленных устройствах. Также часто встречается в объектах инфраструктуры и гражданского строительства, где важна долговечность и защита от внешних воздействий.

Технические характеристики

• Тип: Переключатель с фиксацией, 2 положения
• Количество контактных групп: 1 нормально открытый (1НО)
• Максимальное рабочее напряжение: 380 В
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Управляющий элемент: Короткая поворотная рукоятка
• Цвет рукоятки: Черный
• Цвет переднего кольца: Хром
• Способ подключения: Винтовые зажимы
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Переключатель модульный в сборе 22 мм 2 позиции с фиксацией 1НО устанавливается через круглое отверстие диаметром 22,5 мм в лицевой панели. Благодаря наличию переднего хромированного кольца обеспечивается плотное прилегание и эстетичный вид. Монтаж выполняется без дополнительных креплений - устройство защелкивается в корпусе панели. Для подключения используются винтовые зажимы, подходящие для проводов сечением до 2,5 мм2. Обратите внимание: устройство не имеет переключающих контактов - значит, работает исключительно как однополюсный выключатель с одним замыкающим контактом.

Безопасность и стандарты

Защита IP65 соответствует требованиям IEC 60529 и гарантирует работу в условиях повышенной запыленности и влажности. Конструкция рассчитана на использование в промышленной среде, где возможны брызги воды, масла или пылевых частиц. Гарантия 2 года подтверждает соответствие изделий европейским стандартам качества и безопасности.

Преимущества

• Фиксированные положения предотвращают случайное переключение - важно для безопасной эксплуатации оборудования
• Переднее кольцо защищает от попадания грязи внутрь механизма и снижает риск коррозии
• Короткая рукоятка экономит место на панели и легко доступна даже при ограниченном пространстве
• Изделие уже собрано - не требует самостоятельной сборки контактов или установки крепежа
• Высокая степень защиты позволяет использовать переключатель в суровых условиях без дополнительных кожухов

Ограничения применения

• Не предназначен для частого переключения более 10–15 раз в минуту - длительная нагрузка может снизить срок службы контактов
• Поддерживает только один замыкающий контакт; для управления несколькими цепями потребуется несколько устройств или другой тип переключателя
• Не рекомендован для установки в местах постоянного прямого потока воды или погружения - IP65 не обеспечивает герметичность при погружении
• Запрещено использовать в взрывоопасных зонах - отсутствуют сертификаты ATEX или IECEx

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной”
• Активация аварийного отключения на конвейере
• Включение/выключение световой сигнализации в щитовой
• Управление насосом в системе водоснабжения
• Переключение между источниками питания в резервных системах

Практические советы

• При сверлении отверстия в панели соблюдайте точный диаметр 22,5 мм - меньшее отверстие затруднит установку, большее - нарушит герметичность и прочность крепления
• Проверьте толщину панели: она должна быть не менее 1 мм и не более 8 мм для надежного зацепления фиксирующей гайки
• При подключении используйте наконечники на проводах - это повысит надежность соединения и продлит срок службы контактов
• Не применяйте смазку на рукоятке - она может привлечь пыль и забить механизм
• При необходимости замены - достаточно открутить два винта сзади и вынуть устройство, не трогая остальные провода
