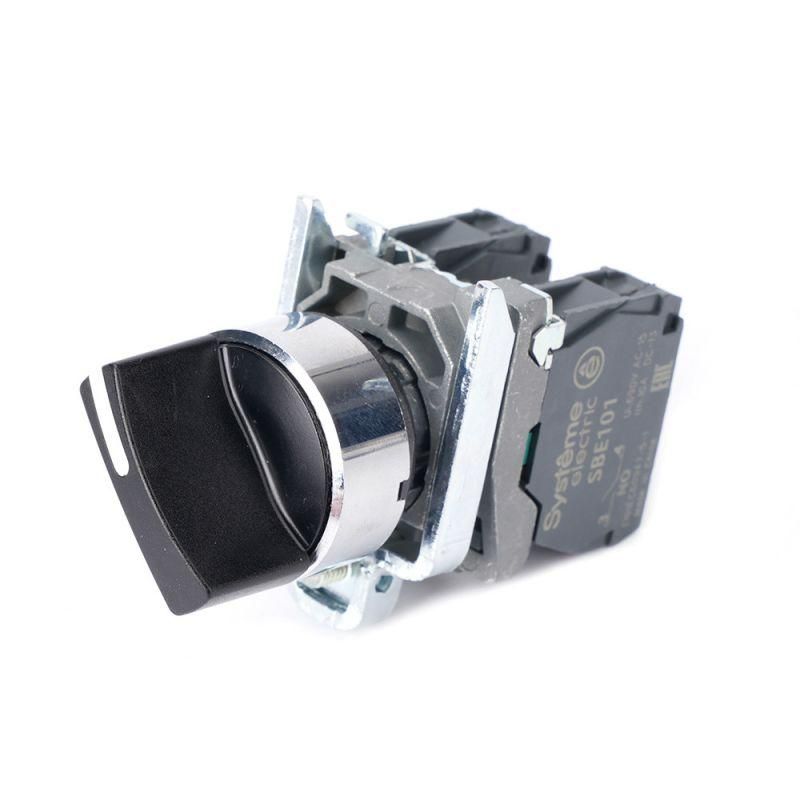

Переключатель модульный SB4 в сборе 22мм 2поз. с фиксацией 1НО+1НЗ SE SB4BD25 APC

Переключатель модульный SB4 в сборе 22 мм 2 позиции с фиксацией 1 нормально разомкнутая + 1 нормально замкнутая от бренда Systeme Electric (артикул sb4bd25) предназначен для ручного управления цепями в промышленном оборудовании. Он сочетает надежную механическую фиксацию, высокую степень защиты и компактный форм-фактор для установки на панели.

Назначение и область применения

Этот переключатель используется для коммутации двух состояний: включение/выключение, запуск/останов, выбор режима работы. Подходит для управления устройствами, где требуется четкая фиксация положения - например, для старта/останова насосов, выбора скорости двигателя, активации аварийной системы. Применяется в шкафах управления, на станках, конвейерах, системах освещения и автоматизации зданий.

Технические характеристики

• Номинальное напряжение: 380 В
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Количество положений: 2 (переключается между двумя зафиксированными состояниями)
• Управляющий элемент: поворотная рукоятка короткого типа
• Фиксация: механическая - рукоятка остается в выбранном положении до принудительного перевода
• Степень защиты: IP65 - полностью герметичен против пыли и защищен от струй воды из любого направления
• Метод подключения: винтовые зажимы для проводов сечением до 2,5 мм2
• Диаметр отверстия для монтажа: 22,5 мм
• Цвет корпуса: черная рукоятка, хромированное переднее кольцо
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель модульный SB4 в сборе 22 мм 2 позиции с фиксацией 1 нормально разомкнутая + 1 нормально замкнутая устанавливается в подготовленное круглое отверстие диаметром 22,5 мм на лицевой панели. Передняя часть имеет хромированное кольцо, которое плотно прилегает к поверхности и обеспечивает эстетичный вид. Для монтажа достаточно вставить устройство в отверстие и закрутить две гайки сзади - никаких дополнительных креплений не требуется. Совместим со стандартными панелями толщиной до 6 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 позволяет использовать его в условиях повышенной влажности, пыли и частых мойек. Конструкция исключает случайное переключение благодаря механической фиксации. Материалы корпуса устойчивы к воздействию масел и агрессивных сред, характерных для заводской среды.

Преимущества

• Надежная фиксация положения - предотвращает самопроизвольное переключение
• Высокая степень защиты IP65 - работает даже в грязных и влажных помещениях
• Простой винтовой контакт - легко обслуживается и не требует специальных инструментов
• Комбинированные контакты НО+НЗ позволяют управлять двумя цепями одновременно
• Хромированное кольцо снижает риск коррозии и улучшает долговечность

Ограничения применения

• Не предназначен для постоянного подключения нагрузки выше 380 В или тока свыше номинала - проверяйте соответствие нагрузки паспорту устройства
• Не рассчитан на взрывоопасные среды - не используйте в зонах категории Ex
• Не рекомендован для частого ручного переключения более 10 раз в минуту - возможен быстрый износ механизма
• Подключение только через винтовые зажимы - нельзя использовать с быстросъемными разъемами

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной”
• Аварийная остановка конвейера с сохранением положения после срабатывания
• Переключение питания между основным и резервным источником
• Управление световой сигнализацией: “Работает” / “Остановлен”
• Локальный контроль пускателя в распределительном щите

Практические советы

• При монтаже убедитесь, что отверстие точно 22,5 мм - меньший диаметр затруднит установку, больший - вызовет люфт
• Обеспечьте доступ к задней части панели для затяжки гаек - не забудьте про зазор минимум 40 мм
• Используйте провода с жилами до 2,5 мм2; слишком толстые провода не войдут в зажим
• Проверяйте целостность контактов при первом включении - особенно если устройство хранилось долго
• Для длительной службы избегайте попадания жидкостей прямо на рукоятку - хотя IP65 защищает от брызг, прямой поток может нарушить герметичность
