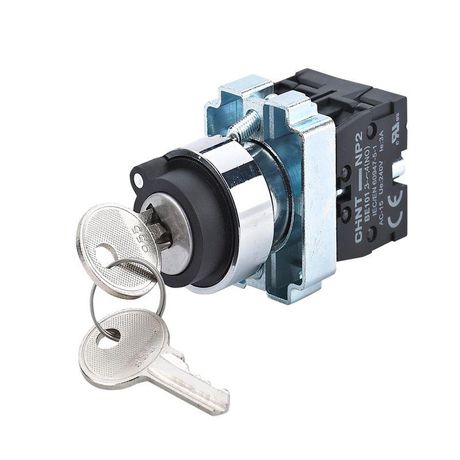

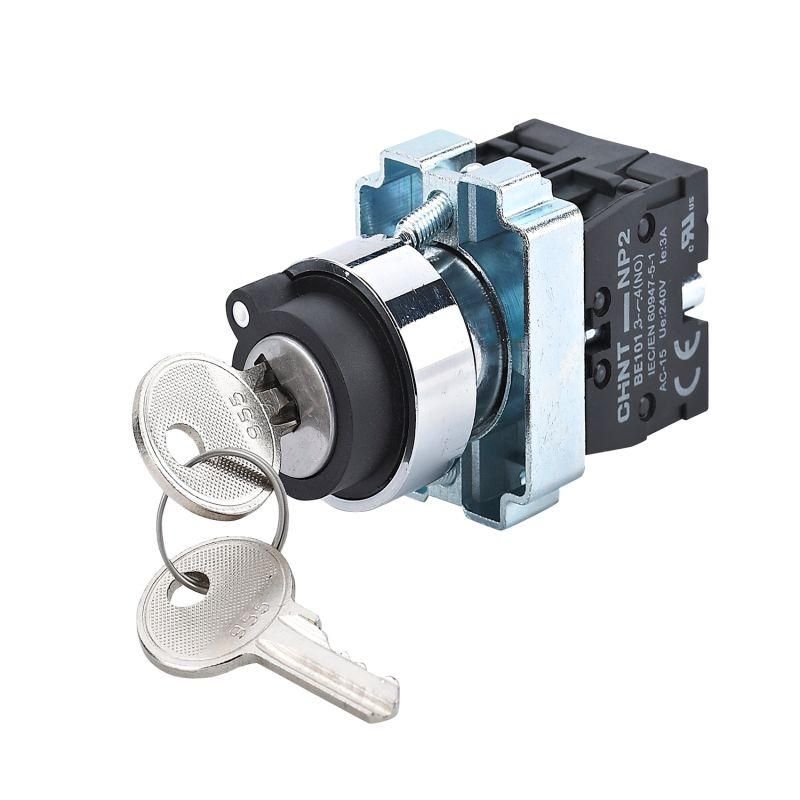

Переключатель NP2-BG25, 2 положения фиксацией, 1НО+1НЗ, IP40 (R) | 573988 CHINT

Переключатель 2 положения фиксацией 1 нормально открытый + 1 нормально закрытый контакт IP40 (R) NP2-BG25 от бренда CHINT предназначен для ручного управления цепями в условиях, где требуется надежная фиксация положения и базовая защита от доступа к токоведущим частям. Артикул 573988 подходит для установки на панели оборудования, где важна четкая визуальная и механическая обратная связь.

Назначение и область применения

Этот переключатель используется для коммутации двух состояний: включение/выключение, запуск/останов, выбор режима работы. Он применяется там, где нужна фиксированная позиция - например, для управления питанием, сигнализацией или логическими цепями в автоматических системах. Подходит для установки на щитах управления, станках, конвейерах, испытательных стендах и других устройствах промышленной автоматизации.

Технические характеристики

• Количество положений: 2 - устойчивые позиции «включено» и «выключено»;
• Тип элемента управления: ключ - требует поворота для изменения состояния;
• Фиксация положения: да - переключатель остается в выбранном состоянии до ручного воздействия;
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды и пылевой среды;
• Контакты: 1 нормально замкнутый (НЗ) и 1 нормально разомкнутый (НО);
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2;
• Диаметр монтажного отверстия: 22 мм - соответствует стандартному размеру для панельных переключателей;
• Цвет кнопки: черный - обеспечивает хорошую контрастность на светлом фоне панели;
• Количество переключающих контактов: 0 - значит, контакты работают как обычные НО и НЗ, без перекидного механизма.

Совместимость и монтаж

Переключатель 2 положения фиксацией 1 нормально открытый + 1 нормально закрытый контакт IP40 (R) NP2-BG25 устанавливается в панель через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовое крепление с гайкой из комплекта. После установки подключаются два провода к каждому контакту - один к НО, второй к НЗ. Убедитесь, что провода зачищены на 6–8 мм и плотно затянуты винтами. Переключатель совместим с большинством стандартных панелей и корпусов, имеющих отверстие 22 мм.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям ГОСТ 14254 и IEC 60529 - предотвращает случайный доступ к токоведущим частям пальцами или инструментами более 1 мм в диаметре. Однако устройство не предназначено для работы во влажной среде, под дождём или в местах с высокой запылённостью. Не используйте в помещениях с повышенной влажностью без дополнительной защиты.

Преимущества

• Удобная фиксация положения исключает случайное переключение;
• Ясная визуальная индикация состояния благодаря цвету кнопки и механической позиции;
• Простое винтовое подключение снижает риск плохого контакта;
• Стандартный диаметр 22 мм позволяет легко заменить аналогичные модели;
• Имеет сертифицированную конструкцию от бренда CHINT - известного производителя электрооборудования.

Ограничения применения

• Не допускается использование в условиях повышенной влажности, мытья водой или в агрессивных средах - IP40 не обеспечивает защиту от жидкостей;
• Не подходит для частого переключения - рассчитан на операционное управление, а не на импульсные нагрузки;
• Максимальная рабочая температура не указана - рекомендуется применять в диапазоне от –25C до +55C, если нет специальных данных от производителя;
• Не имеет световой индикации - состояние необходимо контролировать визуально или через внешние устройства.

Примеры использования

• Ручной выбор режима работы станка: «Автоматический» / «Ручной»;
• Аварийная остановка конвейера с сохранением положения после срабатывания;
• Подключение резервного питания в распределительном шкафу;
• Выбор источника сигнала в тестовом оборудовании;
• Управление освещением в техническом помещении с постоянным положением «вкл» или «выкл».

Практические советы

• При монтаже проверьте, чтобы провода не перегибались у входа в клеммы - это снижает срок службы контактов;
• Используйте метки на проводах, чтобы отличать НО и НЗ - особенно важно при сложных схемах;
• Если переключатель установлен вне щита, предусмотрите дополнительный кожух для защиты от пыли и механических повреждений;
• Проверяйте затяжку винтов через 1–2 месяца после установки - при первом нагреве контакты могут немного ослабнуть;
• Для замены старого переключателя убедитесь, что новый имеет такой же тип контактов и диаметр монтажного отверстия - модель NP2-BG25 полностью совместима с аналогами серии NP2.
