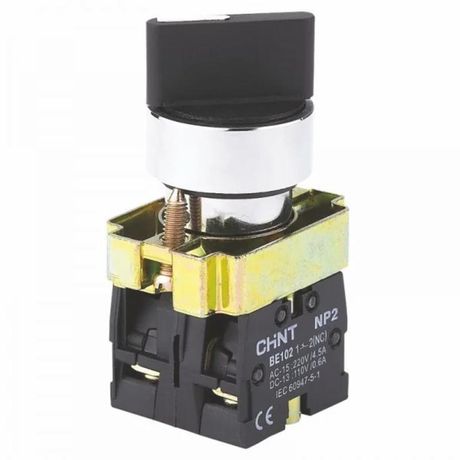

Переключатель NP2-BD25, 2 положения с фиксацией, 1НЗ +1НО IP40 | 573981 CHINT

Переключатель CHINT NP2 с артикулом 573981 - это двухпозиционный механический переключатель с фиксацией, сочетающий один нормально замкнутый и один нормально разомкнутый контакт. Подходит для управления цепями в условиях, где требуется надежная коммутация без случайного срабатывания, например, в пультах управления, автоматических системах и распределительных щитах.

Назначение и область применения

Переключатель CHINT NP2 573981 предназначен для ручного переключения между двумя состояниями электрической цепи. Каждое положение фиксируется, что исключает самопроизвольное возвращение в исходное состояние. Идеально подходит для задач, требующих четкого выбора режима работы: включение/выключение оборудования, переключение источников питания, управление сигналами индикации. Часто применяется в промышленных щитах, станках, конвейерах и системах автоматизации.

Технические характеристики

• Количество положений: 2 с фиксацией
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Тип элемента управления: поворотная рукоятка
• Тип подключения: винтовые зажимы
• Диаметр монтажного отверстия: 22 мм
• Цвет рукоятки: черный
• Материал корпуса: сплав алюминия с цинком
• Количество переключающих контактов: 0 - контакты работают независимо, без общего перемещения

Совместимость и монтаж

Установка осуществляется через круглое отверстие диаметром 22 мм. Переключатель CHINT NP2 573981 фиксируется за счет байонетного крепления внутри панели - после установки рукоятка не вынимается из передней части, что предотвращает случайную демонтаж. Для подключения используются винтовые клеммы, доступные с задней стороны. Максимальное сечение провода - не указано, рекомендуется использовать жилы до 2,5 мм2. Убедитесь, что толщина панели соответствует глубине крепления - слишком толстая панель может помешать фиксации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств класса IP40. Отсутствие герметизации делает его непригодным для влажных сред, открытых площадок или мест с риском попадания жидкости. Конструкция исключает доступ к токоведущим частям при установленном состоянии. Компоненты выполнены из немагнитных и негорючих материалов, подходящих для промышленного использования.

Преимущества

• Двойные контакты обеспечивают устойчивую коммутацию и функцию самоочищения - снижают риск окисления и потери контакта при длительной эксплуатации
• Независимые НЗ и НО контакты позволяют гибко комбинировать схемы без ограничений
• Металлическая стопорная деталь препятствует удалению рукоятки спереди - увеличивает безопасность при обслуживании
• Эстетичный внешний вид за счет алюминиево-цинкового сплава
• Поддерживает индикацию с лампой типа BA9s - можно дополнительно заказать подсветку для визуального контроля положения

Ограничения применения

• Не предназначена для использования во влажных помещениях, на улице или в средах с высокой запыленностью - степень защиты IP40 не защищает от воды и пыли
• Не подходит для частого переключения под нагрузкой выше номинала - не имеет указанных значений тока/напряжения, поэтому необходимо проверить совместимость с нагрузкой отдельно
• Отсутствуют световые индикаторы в базовой комплектации - подсветка BA9s является опциональной и требует дополнительного заказа
• Не рассчитана на взрывоопасные среды - не имеет сертификатов ATEX или IECEx

Примеры использования

• Выбор источника питания: основной / резервный
• Активация/деактивация аварийного сигнала
• Переключение режимов работы станка: ручной / автоматический
• Управление освещением в щите с возможностью подсветки положения
• Локальный контроль включения теплового устройства

Практические советы

• При монтаже используйте шаблон для сверления отверстия точно 22 мм - меньшее отверстие не позволит установить переключатель, большее - вызовет люфт
• Проверьте соответствие токовой нагрузки вашей цепи - хотя номиналы не указаны, типовая нагрузка таких переключателей - до 10 А при 250 В переменного тока
• Если нужна подсветка, закажите лампу BA9s отдельно; убедитесь, что она совместима с напряжением вашей системы
• Не затягивайте винты чрезмерно - это может повредить пластиковую часть клеммника
• Для удобства обслуживания оставьте минимум 30 мм свободного пространства за панелью - так проще будет подключать провода
