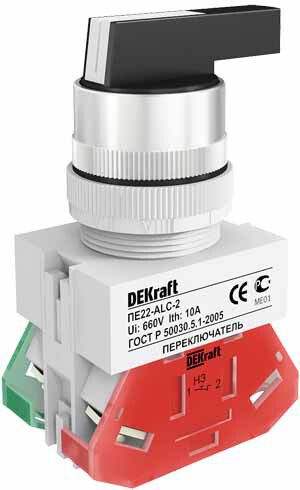

Переключатель на 2 положения I-O ПЕ-22 с фиксацией удлинен. ручка DEKraft 25055DEK APC

Переключатель на 2 фиксированных положения I-O с удлинённой ручкой, артикул 25055dek от бренда DeKraft - компактное устройство для ручного включения и выключения электрических цепей в условиях повышенной запылённости и влаги. Подходит для монтажа на панели или двери оборудования, обеспечивает надёжную коммутацию нагрузки до 10 А.

Назначение и область применения

Переключатель предназначен для ручного управления электрическими цепями постоянного или переменного тока. Его используют там, где требуется чёткая фиксация двух состояний: «вкл» (I) и «выкл» (O). Применяется в системах автоматизации, на станках, конвейерах, щитах управления, насосных станциях и других стационарных установках. Удобен для операторского контроля работы оборудования - особенно когда нужна визуальная и тактильная обратная связь.

Технические характеристики

• Количество положений: 2 (I–O) с механической фиксацией
• Номинальный ток: 10 А
• Напряжение питания: до 220 В переменного тока (AC)
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Подключение: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Тип управления: поворотная удлинённая ручка черного цвета
• Цвет переднего кольца: хромированное
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима высокая влажность
• Монтаж: через монтажную плату (панельный монтаж)
• Соответствие стандарту: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель устанавливается в подготовленное отверстие диаметром 22 мм на металлической или пластиковой панели. Для прочной фиксации используется переднее хромированное кольцо - оно плотно прилегает к поверхности и предотвращает проворачивание. После установки провода подключаются к винтовым клеммам: важно затянуть их с усилием, соответствующим сечению кабеля (до 2,5 мм2), чтобы избежать нагрева и окисления контактов. Не требует специальных инструментов - достаточно отвёртки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует безопасность аппаратов управления для электроустановок. Защита IP54 позволяет использовать переключатель в помещениях с повышенной влажностью, пылью или возможными брызгами жидкости - например, на производстве, в мастерских или на объектах с мойкой оборудования. Однако он не предназначен для длительного воздействия струй воды или погружения.

Преимущества

• Фиксированные положения исключают случайное переключение - удобно при работе в вибрационных средах
• Удлинённая ручка обеспечивает комфортное управление даже при использовании перчаток
• Хромированное кольцо снижает риск коррозии и улучшает эргономику
• Комбинация НО+НЗ позволяет реализовать базовые схемы управления - например, «пуск/останов» или сигнализацию состояния
• Высокая степень защиты IP54 расширяет возможности применения вне закрытых шкафов

Ограничения применения

• Не предназначена для работы с постоянным током выше 220 В - использование в DC-цепях не рекомендовано
• Максимальная нагрузка - 10 А; нельзя применять для управления мощными двигателями или нагревателями свыше 2,2 кВт при 220 В
• Не имеет световой индикации - состояние цепи определяется только положением ручки
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Не рассчитан на частое переключение более 1000 раз в час - это может снизить срок службы контактов

Примеры использования

• Включение/выключение маломощного станка на сборочном участке
• Ручной сброс аварийной остановки на конвейере
• Управление освещением в цеху через внешнюю кнопку
• Контроль состояния системы подачи воздуха в HVAC-устройствах
• Аварийное отключение насоса в помещении с повышенной влажностью

Практические советы

• При монтаже проверьте глубину отверстия - корпус переключателя должен полностью войти, а ручка свободно двигаться без задевания панели
• Используйте кабель с медными жилами и качественной изоляцией - алюминий не рекомендуется из-за риска ослабления контакта
• После подключения протестируйте работу: переведите ручку в положение O - контакт НЗ должен быть замкнут, в I - НО должен замкнуться
• Если переключатель установлен на движущемся элементе (например, двери шкафа), убедитесь, что провода не перегибаются и не находятся под натяжением
• Для долгой службы периодически проверяйте затяжку винтов - особенно после первых 50–100 циклов включения
