Дополнительный контакт XB-2 NO зеленый EKF PROxima | pbn-xb-2-no

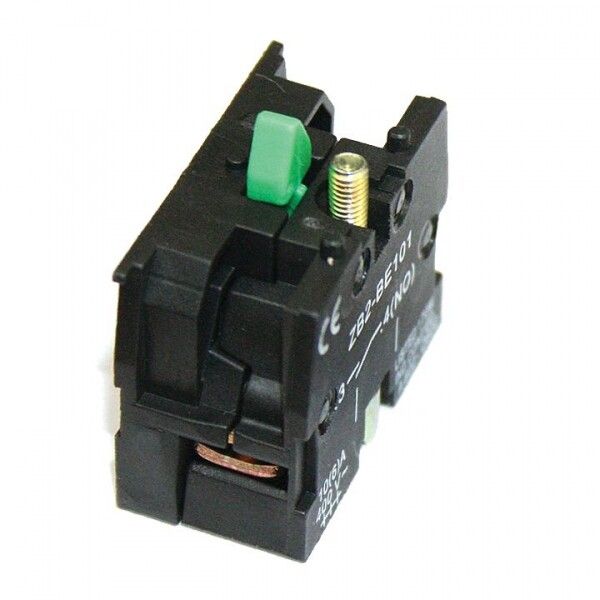

Контакт дополнительный XB-2 NO зеленый от EKF серии PROxima - компактный элемент для расширения функционала коммутационных устройств, таких как кнопки управления и светосигнальная арматура. Устанавливается сверху на основное устройство, обеспечивает одну нормально замкнутую цепь и визуальную индикацию состояния через цвет.

Назначение и область применения

Контакт дополнительный XB-2 NO зеленый предназначен для установки на уже существующие устройства управления - например, кнопочные посты, переключатели или светосигнальные элементы. Он не работает самостоятельно, а лишь расширяет возможности базового аппарата, добавляя ещё один контактный канал. Подходит для систем автоматизации, где требуется передача сигнала о состоянии оборудования: запущен/остановлен, включено/выключено. Часто применяется на станках, конвейерах, панелях управления и в промышленном освещении.

Технические характеристики

• Напряжение: до 660 В (переменного или постоянного тока)
• Номинальный рабочий ток: 2,5 А
• Род тока: AC/DC - поддерживает как переменный, так и постоянный ток
• Частота: 50 Гц - оптимизирован для сетей с частотой 50 Гц
• Количество контактов: 1 нормально замкнутый (НО)
• Сигнальные контакты: 1 - соответствует цветовой индикации (зелёный)
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Диапазон температур: от -10 C до +40 C - не рекомендован для холодных или жарких помещений вне этого интервала
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Цвет: зелёный - визуальная маркировка состояния “вкл.”
• Исполнение: аналоговый модуль - не содержит электроники, работает механически

Совместимость и монтаж

Контакт дополнительный XB-2 NO зеленый монтируется исключительно сверху на совместимые устройства серии EKF PROxima, имеющие специальные крепления. Совместим с кнопками управления, переключателями и светосигнальными элементами этой же серии. Монтаж осуществляется путём фиксации на штоке или корпусе базового устройства - не требует инструментов. Подключение - винтовое: подходят провода сечением до 1,5 мм2. Для надёжности после затяжки проверьте плотность соединения - слабый контакт может вызвать нагрев или отказ.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP40 предполагает использование внутри закрытых щитов или панелей, где нет попадания брызг, пыли или влаги. Не предназначено для открытых площадок, улиц, сырых помещений или мест с высокой запылённостью.

Преимущества

• Добавляет один контакт без замены всего устройства - экономит время и деньги
• Цветовая индикация (зелёный) упрощает визуальный контроль состояния системы
• Механическая работа - нет зависимости от питания, долговечен
• Простое винтовое подключение - удобно для обслуживания и ремонта
• Совместим с широким спектром изделий EKF PROxima - легко интегрируется в существующие решения

Ограничения применения

• Не работает автономно - требует установленного базового устройства
• IP40 - нельзя использовать во влажных, пыльных или наружных условиях
• Температурный диапазон ограничен (-10…+40 C) - не подходит для холодильных камер или печных участков
• Подходит только для токов до 2,5 А - не для силовых цепей выше этого значения
• Фиксируется только сверху - не допускается боковое или нижнее крепление

Примеры использования

• На кнопке старта станка: зелёный контакт показывает, что машина находится в режиме готовности
• В панели управления конвейером: сигнал от контакта передаётся в PLC для учёта работы ленты
• В светосигнальной арматуре: одновременно горит зелёный индикатор и замыкается цепь для регистрации активного состояния
• В системе аварийной остановки: дополнительный контакт используется для блокировки других механизмов при срабатывании

Практические советы

• Перед установкой убедитесь, что базовое устройство имеет место для монтажа - не все модели поддерживают дополнительные контакты
• При подключении используйте изолированные наконечники - они снижают риск ослабления винтового соединения
• Не перегружайте контакт - даже если система работает на 1,8 А, лучше оставлять запас до 2,5 А
• Проверяйте целостность контакта при каждом плановом обслуживании - окисление или нагрев могут повлиять на надёжность
• Если нужна защита от влаги - используйте силиконовые накладки, указанные в описании производителя, но помните: они не меняют класс IP самого контакта
