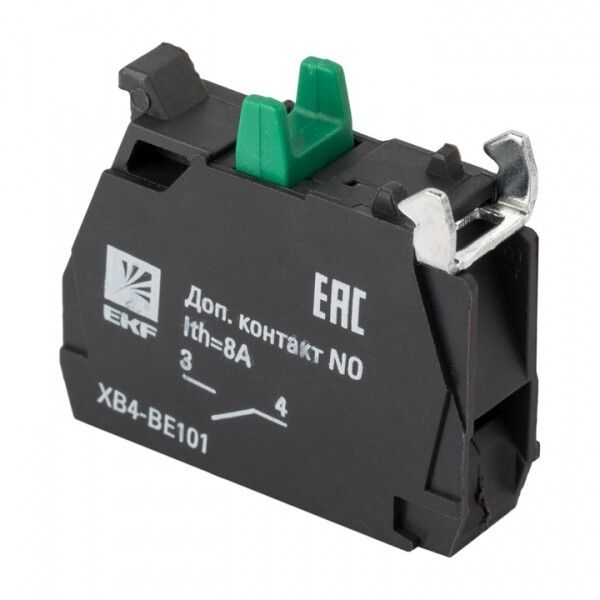

Контакт дополнительный PROxima 1 НО, 3 А (зеленый) EKF XB4-BE101

Контакт дополнительный нормально-открытый (зеленый) EKF XBE101 - компонент для расширения функционала кнопочных постов и переключателей серии PROxima. Предназначен для передачи сигналов в цепи управления, совмещается с основными элементами управления оборудования. Установка возможна на уже существующие устройства без замены всего узла.

Назначение и область применения

Контакт дополнительный нормально-открытый (зеленый) EKF XBE101 используется для передачи вторичного сигнала в систему управления. Он не управляет нагрузкой напрямую, а лишь информирует контроллер или реле о состоянии основного устройства - например, когда кнопка нажата или переключатель переведён.

Применяется в составе кнопочных постов, пультов управления, устройств АВР, станций управления электродвигателями, конвейерами и другим промышленным оборудованием. Подходит для работы в цепях переменного тока 50/60 Гц до 230 В и постоянного тока до 400 В.

Технические характеристики

• Тип контакта: нормально разомкнутый (НО) - один контакт
• Номинальный ток: 3 А при AC-15, 230 В
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса кнопочного поста
• Тип подключения: втычное - фиксируется в гнездо без пайки или винтов
• Цвет: зелёный - визуальное отличие от других контактов
• Совместим с модулями серии PROxima, 22 мм
• Не предназначен для коммутации силовых цепей - только для сигналов управления

Совместимость и монтаж

Контакт дополнительный нормально-открытый (зеленый) EKF XBE101 совместим только с изделиями серии PROxima 22 мм, включая кнопки, переключатели и линзы. Монтаж осуществляется путём вставки в специальный разъём на задней части кнопочного поста. Соединение втычное - не требует инструментов, надёжно фиксируется механически.

Убедитесь, что в вашем посте есть свободное место под дополнительный контакт. Нельзя установить этот контакт самостоятельно - он работает только в паре с базовым элементом серии PROxima.

Преимущества

• Минимальная сложность установки - просто вставьте в готовый пост
• Готовое решение для расширения функционала без замены всей системы
• Стандартное втычное подключение исключает ошибки при подключении проводов
• Цветной корпус (зелёный) позволяет легко идентифицировать контакт при обслуживании
• Совместим с широким спектром устройств серии PROxima - можно собирать кастомные панели

Ограничения применения

• Не предназначен для коммутации силовой нагрузки выше 3 А - нельзя использовать для питания двигателей или нагревателей
• Требует наличия совместимого поста серии PROxima - не работает автономно
• Не поддерживает подключение через винтовые клеммы - только втычное
• Не имеет защиты от внешних воздействий - устанавливается внутри закрытого корпуса
• Не подходит для установки в устройствах с другими типоразмерами (например, 16 мм или 30 мм)

Примеры использования

• На пульте управления станком: зелёный контакт передаёт сигнал “пуск” в PLC, пока основная кнопка остаётся в режиме “останов”
• В системе АВР: контакт сигнализирует о включении резервного источника
• В шкафу управления лифтом: передаёт информацию о положении двери (открыто/закрыто) в контрольную систему
• В тестовом стенде: используется для имитации состояния кнопки без её физического нажатия

Практические советы

• Перед монтажом проверьте, чтобы в посте было свободное гнездо - некоторые модели имеют ограниченное количество мест для дополнительных контактов
• При сборке панели используйте цвет контактов для логической группировки: зелёный - “пуск”, красный - “стоп”, жёлтый - “авария”
• Не пытайтесь извлекать контакт силой - он защёлкивается, и при некорректном демонтаже можно повредить разъём
• Этот контакт не является заменой главному контакту кнопки - он лишь дополняет его функционал
• Для долговечности не используйте в средах с высокой вибрацией без дополнительной фиксации проводов
