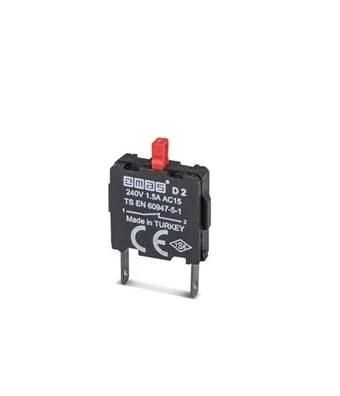

Блок-контакт (1НЗ) EMAS D2

Вспомогательный контакт 1 нормально открытый (1НЗ) от бренда EMAS с артикулом d2 предназначен для передачи сигнала состояния коммутационного аппарата - например, контактора или автоматического выключателя. Этот элемент устанавливается дополнительно на устройство и позволяет контролировать его положение в цепях управления, защиты или автоматизации.

Назначение и область применения

Этот вспомогательный контакт используется для формирования сигналов в системах автоматического управления. Он фиксирует состояние основного устройства: замкнут ли главный контакт или он находится в открытом состоянии. Применяется в паре с аппаратами, имеющими возможность установки внешних блок-контактов - например, с контакторами серий D2. Подходит для работы в цепях управления станков, конвейеров, насосных станций и других промышленных объектов.

Технические характеристики

• Тип контакта: один нормально открытый (1НО / 1НЗ)
• Обозначение по документации: 1Н3
• Монтажная совместимость: предназначена для установки на устройства серии D2
• Интерфейс подключения: механический защёлкивающийся крепёж, соответствует габаритам контакторов D2

Совместимость и монтаж

Вспомогательный контакт EMAS d2 устанавливается исключительно на аппараты, поддерживающие модульную приставку типа D2. Крепление происходит через штыревой механизм, который точно совпадает с пазами на корпусе контактора. Монтировать можно только при отключенном питании. После установки проверьте надёжность защёлки - контакт должен плотно сесть и не болтаться. Нельзя использовать этот контакт с другими сериями или брендами, даже если они кажутся внешне похожими.

Преимущества

• Увеличивает функциональность базового оборудования без замены всего устройства
• Гарантированная совместимость с продукцией EMAS серии D2
• Высокая долговечность механической системы переключения
• Не требует внешнего питания - работает purely механически

Ограничения применения

• Поддерживает только токи слаботочных цепей управления - не рассчитан на силовые нагрузки
• Не применяется в условиях повышенной вибрации без дополнительной фиксации
• Не имеет собственной защиты от перегрузок или коротких замыканий
• Работает только в составе комплекта с подходящим контактором D2; самостоятельное использование невозможно

Примеры использования

• Сигнал “работает”/“остановлен” для панели управления станком
• Логика взаимоблокировки двух контакторов в схеме перевода фаз
• Передача состояния в PLC для контроля аварийных ситуаций
• Индикация включения/выключения насоса на щите управления

Практические советы

• Выбирая вспомогательный контакт EMAS d2, всегда сверьте модель основного контактора - он должен иметь метку D2
• Проверяйте направление движения механизма: контакт должен активироваться именно при полном ходе якоря
• При частых циклах включения рекомендовано периодически осматривать контакты на окисление
• Не используйте в средах с высокой запылённостью без герметичной защиты - хотя сам контакт не имеет IP-рейтинга, его работа зависит от целостности установленного на него аппарата
