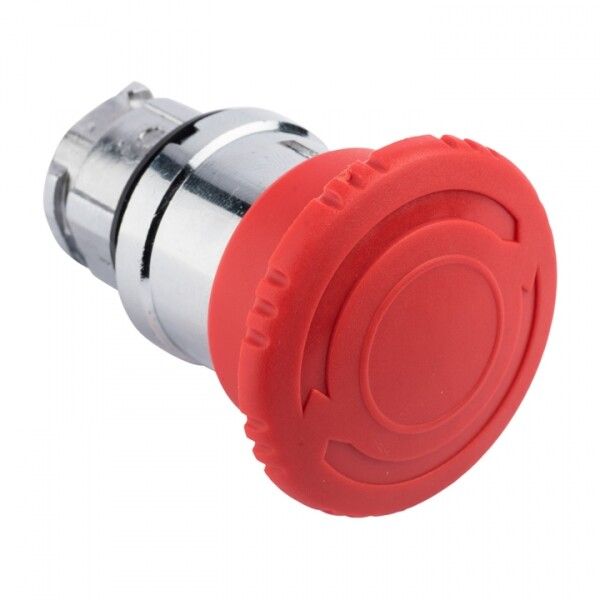

Исполнительный механизм кнопки XB4 "Грибок" красный поворотный с фиксацией без подсветки EKF PROxima | XB4BSF-R

Механизм кнопки исполнительный XB4 'Грибок' красный поворотный с фиксацией без подсветки - это надёжный элемент управления для аварийной остановки оборудования. Бренд EKF и артикул xb4bsf-r обеспечивают совместимость со стандартными системами контроля на базе серии XB4.

Назначение и область применения

Этот механизм используется для экстренной остановки машин и установок. Его применение обязательно там, где требуется быстрая и однозначная реакция оператора - например, при возникновении опасности. Устанавливается в кнопочные посты, щиты управления, системы АВР, станции управления приводами и другие места, требующие механического управления с фиксацией положения.

Технические характеристики

• Тип: грибовидная кнопка с поворотным механизмом и фиксацией
• Цвет: красный - стандартный цвет для аварийных остановок
• Самовозврат: отсутствует - после нажатия остаётся в зафиксированном состоянии до ручного освобождения
• Степень защиты: IP65 - полностью герметична против пыли и защищена от струй воды из любого направления
• Количество постов: один - управление одним контактом
• Габариты: 22×22×43 мм - соответствует стандартному монтажному отверстию 22 мм
• Линза: круглая - обеспечивает равномерную видимость и удобство нажатия
• Подсветка: отсутствует - не имеет светового индикатора
• Рабочее напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока

Совместимость и монтаж

Механизм кнопки исполнительный XB4 'Грибок' красный поворотный с фиксацией без подсветки совместим со всеми комплектующими серии XB4 от EKF. Монтируется в стандартные панельные отверстия диаметром 22 мм. Для установки достаточно вставить корпус в отверстие и закрепить его с помощью резьбовой гайки с внутренней стороны панели. Подключение осуществляется через два клеммы - вход и выход. Напряжение и тип контакта выбираются отдельно при заказе коммутирующих модулей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления в промышленных условиях. Стандарт IP65 гарантирует работу в запылённых и влажных средах. Конструкция выполнена в соответствии с нормами IEC 60947-5-1 для кнопок аварийной остановки.

Преимущества

• Фиксация в нажатом положении предотвращает случайное восстановление работы оборудования
• Высокая степень защиты IP65 позволяет использовать в сложных условиях - на открытых площадках, в цехах с мойкой, на производствах с высокой запылённостью
• Унифицированная конструкция серии XB4 позволяет легко заменить или доработать кнопку без изменения монтажного отверстия
• Красный цвет и грибовидная форма соответствуют международным стандартам сигнализации аварийных ситуаций

Ограничения применения

• Не предназначен для частого циклического использования - только для аварийных остановок
• Отсутствие подсветки делает его менее заметным в плохо освещённых зонах - рекомендуется дополнительное внешнее освещение
• Не работает в средах с воздействием сильных химических растворителей или агрессивных паров - материал корпуса не рассчитан на такие условия
• Не поддерживает многоконтактные функции - для других задач (например, включения/выключения) нужен другой тип механизма

Примеры использования

• Аварийная остановка конвейера на пищевом производстве
• Остановка станка ЧПУ при срабатывании датчиков безопасности
• Кнопка аварийного отключения насосной группы в канализационной станции
• Управление остановкой вентиляционной установки в помещении с повышенной взрывоопасностью

Практические советы

• При монтаже проверьте глубину отверстия - габариты 43 мм требуют достаточного пространства внутри шкафа
• Для долговечности используйте только оригинальные крепёжные гайки серии XB4 - несовместимые детали могут повредить резьбу
• Если необходимо визуальное оповещение, сочетайте эту кнопку с внешним сигналом (мигалка, звуковой оповеститель)
• Перед установкой убедитесь, что контакты в вашей цепи соответствуют максимальным значениям напряжения и тока - не превышайте 660 В AC / 400 В DC
• Запрещено использовать в качестве обычной кнопки включения - это снижает срок службы и нарушает правила безопасной эксплуатации
