Кнопка SW2C-11MZ поворотная "грибок" красная NO+NC EKF PROxima | sw2c-mz-r

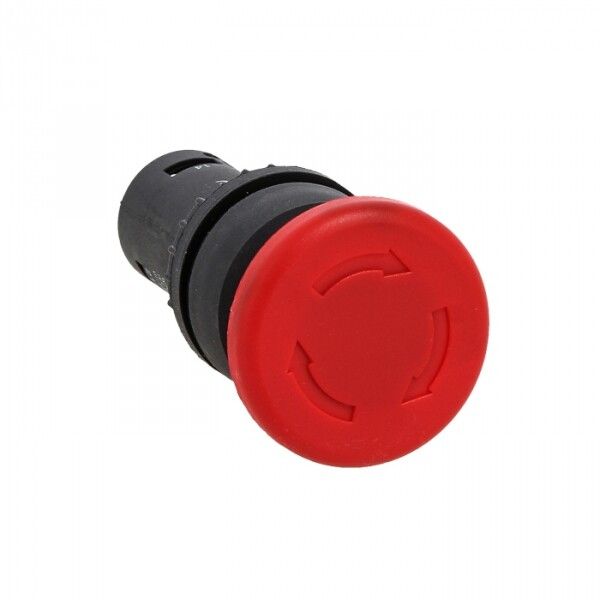

Кнопка поворотная грибок красная 1з+1р NO+NC от EKF (арт. sw2c-mz-r) предназначена для ручного управления электрооборудованием через замыкание и размыкание силовой цепи. Её надёжная конструкция и высокий уровень защиты делают её подходящей для использования в условиях производства, где требуется быстрый доступ и безопасная работа.

Назначение и область применения

Кнопка поворотная грибок красная 1з+1р NO+NC используется для передачи команд включения и выключения оборудования в системах автоматизации. Красный цвет указывает на функцию аварийной остановки или экстренного отключения. Применяется там, где нужна однозначная реакция оператора - например, на станках, конвейерах, насосных установках, вентиляционных системах и других устройствах промышленного уровня.

Технические характеристики

• Тип контактов: один нормально открытый (NO) и один нормально закрытый (NC) - позволяют коммутировать две цепи одновременно;
• Номинальное напряжение: до 660 В переменного тока (AC) и до 400 В постоянного тока (DC);
• Номинальный ток: 7,5 А - обеспечивает управление нагрузками средней мощности;
• Частота: 50 Гц - оптимизирована для сетей России и стран СНГ;
• Защита: IP54 - защита от пыли (не полностью герметична, но препятствует оседанию вредных частиц) и брызг воды из любого направления;
• Материал корпуса: пластик - устойчив к механическому воздействию и химическим веществам в пределах условий эксплуатации;
• Габариты: 22×22×29 мм - компактный формат для установки в ограниченном пространстве;
• Температурный режим: от –10 C до +40 C - работает в помещениях с контролируемым микроклиматом;
• Исполнение: УХЛ3 - рассчитана на использование в районах с умеренным и холодным климатом, в закрытых помещениях;
• Фиксация: с фиксацией - после поворота кнопка остаётся в нажатом положении, требует вторичного действия для возврата;
• Тип толкателя: грибовидный - удобен для нажатия даже в перчатках или при спешке;
• Стандарт: соответствует ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) и ГОСТ 12.2.007.13-2000 - требованиям безопасности и надёжности промышленных устройств.

Совместимость и монтаж

Кнопка поворотная грибок красная 1з+1р NO+NC монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки потребуется стандартный крепёжный механизм внутри корпуса - зажимные лапки, которые фиксируют изделие при затяжке гайки с тыльной стороны панели. Подключаются два провода к контактам NO и NC; третий вывод - общий - обычно соединён внутренне. Перед монтажом проверьте соответствие глубины панели габаритам кнопки (29 мм).

Безопасность и стандарты

Произведено в соответствии с международными и российскими стандартами безопасности: ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1) регулирует работу коммутационных аппаратов, а ГОСТ 12.2.007.13-2000 гарантирует соответствие требованиям эргономики и защиты персонала. Цвет красный соответствует правилам сигнализации аварийных ситуаций. Конструкция исключает случайное срабатывание благодаря механизму фиксации.

Преимущества

• Высокая видимость красного цвета - легко распознаётся в любой ситуации;
• Грибовидная форма увеличивает площадь контакта - снижает усилие нажатия и повышает скорость реагирования;
• Наличие двух типов контактов (NO+NC) позволяет использовать одну кнопку для управления двумя цепями - экономит место и провода;
• Фиксированный режим работы - сохраняет состояние “останов” до ручного сброса, что важно для безопасности;
• Защита IP54 - допускает применение в помещениях с повышенной запылённостью или возможностью попадания жидкости;
• Поддержка AC/DC - универсальность для различных типов систем управления.

Ограничения применения

• Не предназначен для внешних установок - IP54 недостаточно для прямого воздействия дождя, снега или длительного воздействия влаги;
• Работает только в диапазоне температур от –10 C до +40 C - не для холодильных камер, печей или необогреваемых участков;
• Пластиковый корпус не рекомендован для мест с риском ударов или механического повреждения - лучше использовать металлические аналоги в опасных зонах;
• Не имеет светового индикатора - нельзя использовать как сигнальную кнопку с визуальной обратной связью;
• Не совместим с импульсными схемами без дополнительной логики - предназначена для удерживающего действия.

Примеры использования

• Аварийная остановка станка ЧПУ - кнопка расположена на пульте рядом с оператором;
• Экстренная остановка конвейера на пищевом производстве - обеспечивает немедленное прекращение движения;
• Отключение питания насосной группы в случае протечки - реализуется через замыкание цепи НЗ контактом;
• Система контроля доступа - кнопка используется как “выход” из режима обслуживания;
• Щитовые шкафы с несколькими оборудованными точками - одна кнопка управляет двумя контурами (например, питание и сигнал тревоги).

Практические советы

• Выбирая место установки, учтите, чтобы кнопка была доступна без лишнего наклона или потянуться - особенно важна высота на уровне глаз или рук оператора;
• При использовании в цепях с катушками реле или двигателями - обязательно используйте дугогашение или RC-цепочки, чтобы продлить срок службы контактов;
• Проверяйте целостность контактов периодически - особенно при работе с большими токами (>5 А) и частыми срабатываниями;
• Для долговечности не используйте кнопку как рычаг - она не предназначена для значительных усилий, кроме нажатия;
• При замене старой кнопки сверьте тип контактов - наличие NO+NC отличает эту модель от простых кнопок с одним контактом;
• Обязательно соблюдайте полярность при подключении DC - хотя кнопка не чувствительна к полярности, сама система управления может быть зависимой.
