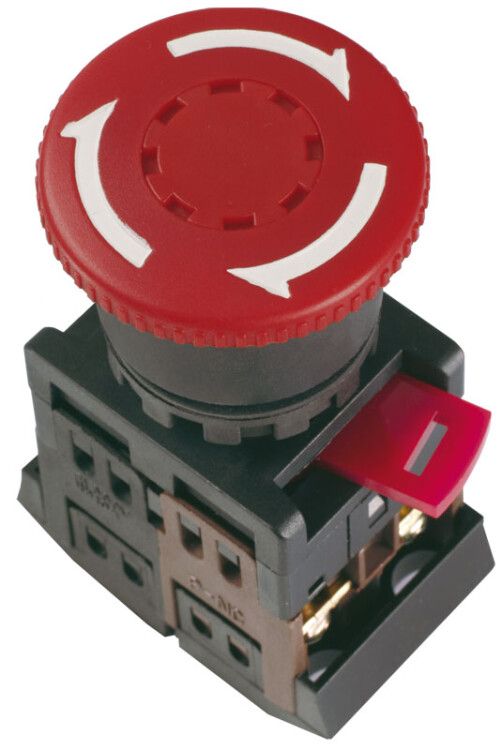

Кнопка нажимная AE-22 Грибок с фиксацией, 1НО+1НЗ, 240В GENERICA BBG10-AE-K04

Кнопка грибок с фиксацией красная d22мм 240В 1з+1р от IEK (ИЭК), артикул bbg10-ae-k04 - это аварийный выключатель с механической фиксацией, предназначенный для экстренного отключения оборудования в промышленных системах управления. Устройство обеспечивает надёжную коммутацию при напряжении до 230 В и токе до 7,5 А, соответствует требованиям ГОСТ и применяется в щитах управления на объектах с климатическим исполнением УХЛ4.

Назначение и область применения

Кнопка грибок с фиксацией красная d22мм 240В 1з+1р используется для немедленного отключения электрооборудования в аварийных ситуациях. Её красный цвет и выпуклая форма обеспечивают быстрый визуальный поиск и удобное нажатие даже в условиях ограниченного доступа. Применяется в системах управления станков, конвейеров, насосных установок, печей и других промышленных агрегатов, где требуется аварийный останов по ГОСТ 30011.1 и ГОСТ 30011.5.1.

Технические характеристики

• Номинальное напряжение: 230 В AC/DC
• Номинальный ток: 7,5 А
• Контакты: 1 нормально замкнутый (НЗ, чёрный) + 1 нормально разомкнутый (НО, коричневый)
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Тип подключения: винтовые зажимы для проводов сечением до 2,5 мм2
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным и холодным климатом, без воздействия осадков
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Кнопка грибок с фиксацией красная d22мм 240В 1з+1р монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки необходимо просверлить отверстие точно по размеру, зафиксировать устройство с помощью штатного крепления внутри панели. Подключение осуществляется к винтовым зажимам: к НЗ (замыкающий) и НО (размыкающий) контактам подсоединяются цепи управления контакторами или реле. Монтаж допускается только в сухих, закрытых щитах - IP40 не обеспечивает защиту от брызг и пыли высокой плотности.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ 30011.1 (Общие технические условия) и ГОСТ 30011.5.1 (Требования к аварийным выключателям). Цвет красный выбран в соответствии с правилами безопасности - он сигнализирует об аварийном функционале. Конструкция исключает случайное включение после срабатывания благодаря механической фиксации: для возврата в исходное положение необходимо повернуть кнопку против часовой стрелки.

Преимущества

• Фиксированное положение после нажатия предотвращает самопроизвольное возвращение устройства в рабочее состояние
• Чёткая визуальная идентификация по цвету (красный) снижает риск ошибок при обслуживании
• Двухконтактная система (1з+1р) позволяет использовать её в сложных схемах управления, включая блокировки и последовательные цепи
• Винтовое подключение обеспечивает надёжный контакт без необходимости специальных инструментов
• Долгий гарантийный срок (5 лет) указывает на качество сборки и материалы

Ограничения применения

• Не предназначен для открытых площадок или мест с повышенной запылённостью - степень защиты IP40 не защищает от пыли и влаги
• Не имеет встроенной индикации - не поддерживает лампу подсветки
• Работает только при напряжении до 230 В; применение выше этого значения недопустимо
• Не рассчитана на частые циклы включения/выключения - предназначена для аварийного, а не регулярного использования

Примеры использования

• Аварийный останов конвейера на пищевом производстве
• Выключение станка ЧПУ при возникновении опасности
• Отключение насосной группы в системе водоснабжения
• Остановка нагревательного элемента в термической камере
• Подключение в цепь управления магнитного пускателя с использованием одного НЗ и одного НО контакта

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен быть точно 22 мм, иначе кнопка не будет надёжно зафиксирована
• При подключении используйте провода сечением не более 2,5 мм2 - большие жилы могут повредить винтовые зажимы
• Не устанавливайте кнопку рядом с источниками тепла или вибраций - это может вызвать преждевременный износ механизма
• Проверяйте целостность фиксатора перед каждым техобслуживанием - повреждённый механизм не обеспечит безопасное отключение
• Для комплексных решений можно совмещать эту кнопку с другими элементами управления (например, световыми сигналами) в одном щите, соблюдая цветовую стандартизацию
