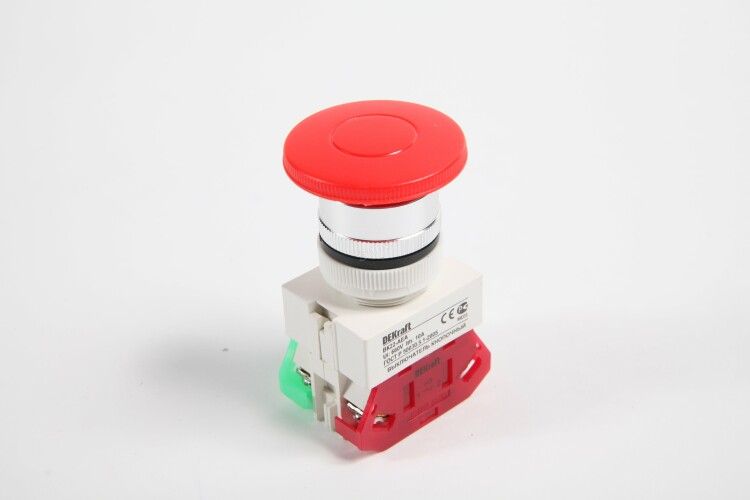

Выключатель кнопочный "Грибок" AE ВК-22 d22мм с фиксацией красн. DEKraft 25038DEK APC

Выключатель кнопочный грибок с фиксацией 22 мм 1НО+1НЗ красный ВК-22 от DEKraft - это надёжное устройство для ручного управления электрическими цепями в промышленном оборудовании. Артикул 25038dek обеспечивает простую установку на панели и соответствует требованиям ГОСТ 50030.5.1-2005.

Назначение и область применения

Выключатель кнопочный ВК-22 предназначен для включения и выключения электрических цепей вручную. Подходит для управления станками, конвейерами, насосными системами и другим промышленным оборудованием. Красный цвет кнопки сигнализирует аварийную остановку или экстренное отключение. Устройство применяется там, где требуется надёжная механическая фиксация положения - например, на пультах управления или дверях шкафов.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный ток: 10 А
• Напряжение: 220 В (переменный ток AC)
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Подключение: винтовые зажимы для проводов сечением до 2,5 мм2
• Материал корпуса: термостойкий пластик, переднее кольцо - хромированная сталь
• Фиксация: механическая, расфиксация осуществляется поворотом кнопки
• Нормативный документ: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Выключатель ВК-22 монтируется через круглое отверстие диаметром 22 мм в панели или двери оборудования. Передний хромированный обод обеспечивает плотное прилегание и эстетичный вид. Для установки достаточно продеть контакты через заднюю часть устройства и затянуть винтовые зажимы. Устройство совместимо с любыми панелями толщиной до 6 мм. Не требует специальных инструментов - достаточно отвёртки и сверла нужного диаметра.

Безопасность и стандарты

Выключатель ВК-22 соответствует ГОСТ 50030.5.1-2005, который регламентирует безопасность кнопочных аппаратов. Степень защиты IP54 позволяет использовать его в помещениях с возможностью попадания брызг воды или пыли - например, на производстве, в мастерских, на складах. Конструкция исключает случайное отключение: кнопка фиксируется в нажатом состоянии и требует намеренного поворота для освобождения.

Преимущества

• Двухпозиционная система контактов (1НО+1НЗ) позволяет одновременно управлять двумя цепями - например, включить двигатель и отключить световой сигнал
• Механическая фиксация предотвращает самопроизвольное отпускание кнопки при вибрациях
• Хромированное кольцо устойчиво к коррозии и легко моется
• Красный цвет соответствует международным стандартам безопасности для аварийных остановок
• Простая замена: при выходе из строя можно заменить только кнопку, не меняя весь модуль

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP54 не гарантирует герметичность при длительном воздействии жидкости
• Не имеет встроенной индикации - нельзя использовать как световой указатель состояния
• Работает только с переменным током (AC), несовместим с постоянным током (DC)
• Максимальное напряжение - 220 В, хотя серия рассчитана на 660 В, конкретный артикул 25038dek ограничен 220 В
• Не рекомендован для установки вне помещений без дополнительной защиты от прямых осадков

Примеры использования

• Экстренная остановка станка на сборочном участке
• Аварийный выключатель на пульте управления конвейера
• Кнопка сброса системы на щите автоматизации
• Индицирующий элемент в цепи питания насоса - при нажатии размыкается одна цепь, замыкается другая

Практические советы

• При монтаже проверьте глубину отверстия - оно должно быть достаточным для прохода корпуса ВК-22, иначе кнопка не будет полностью входить
• Используйте провода с жилами не более 2,5 мм2 - большие сечения плохо фиксируются в винтовых зажимах
• При необходимости замены контактов - отключите питание, так как контактная группа находится под напряжением при работе
• Для долговечности не используйте силовые удары по кнопке - она рассчитана на многократные нажатия, но не на механические нагрузки
• Если используется в холодном помещении - убедитесь, что температура не опускается ниже −25C, иначе материал станет хрупким
