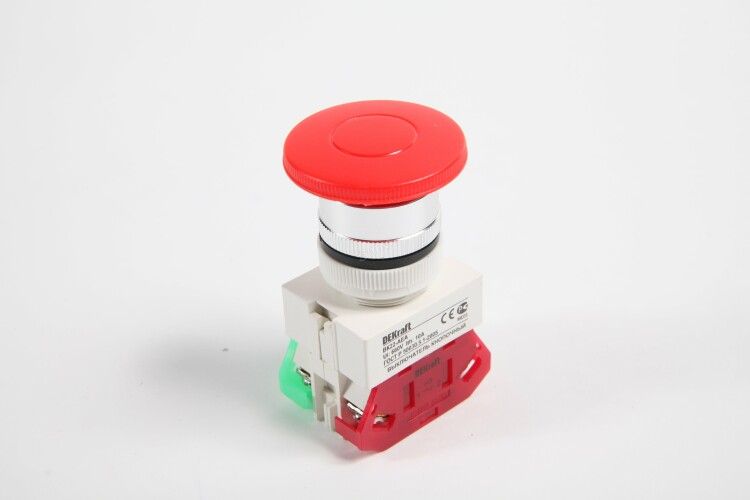

Выключатель кнопочный "Грибок" AEA ВК-22 d22мм 220В красн. DEKraft 25024DEK APC

Выключатель кнопочный грибок AEA 22 мм красный 220В ВK-22 от DEKraft — это надёжный элемент управления для аварийной остановки оборудования. Устройство применяется в промышленных системах с переменным током, обеспечивает механическую фиксацию положения и защищено от пыли и брызг воды. Артикул 25024dek соответствует сериям ВК-22 и подходит для монтажа на панелях станков, конвейеров и распределительных щитов.

Назначение и область применения

Выключатель кнопочный грибок AEA 22 мм красный 220В ВK-22 предназначен для ручного отключения электрооборудования в экстренных ситуациях. Красный цвет и грибовидная форма соответствуют требованиям безопасности — такой выключатель легко найти и активировать даже в условиях ограниченной видимости. Он используется в системах, где требуется быстрая остановка: станки, насосы, конвейеры, компрессоры, автоматические линии. Подходит для установки на стационарные и подвижные части машин, а также на двери щитов.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Частота сети: 50–60 Гц
• Диаметр отверстия для монтажа: 22 мм
• Тип толкателя: грибовидный, с фиксацией (не самовозвратный)
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Степень защиты: IP54 — защита от пыли и брызг воды из любого направления
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, в условиях повышенной влажности
• Подключение: винтовые зажимы для проводов сечением до 2,5 мм²
• Цвет: красная кнопка, хромированное переднее кольцо
• Монтаж: на лицевую панель через круглое отверстие 22 мм
• Нормативное соответствие: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Выключатель AEA 22 мм красный 220В ВK-22 устанавливается в подготовленное отверстие диаметром 22 мм на металлической или пластиковой панели. Передний хромированный обод плотно фиксируется в корпусе, предотвращая люфт. Для подключения используются винтовые клеммы — подходят медные жилы сечением до 2,5 мм². Обязательно соблюдайте полярность при подключении: контакт НЗ — для последовательного разрыва цепи, НО — для параллельного замыкания. Устройство совместимо с большинством стандартных панелей и щитов промышленного типа.

Безопасность и стандарты

Выключатель ВK-22 соответствует ГОСТ 50030.5.1-2005, который регламентирует требования к кнопочному управлению. Цвет красный выбран по правилам безопасности — он обозначает аварийную остановку. Степень защиты IP54 позволяет использовать устройство в помещениях с высокой запылённостью или возможными брызгами воды, но не рассчитано на прямой поток жидкости или погружение. Климатическое исполнение УХЛ4 гарантирует работу в неотапливаемых цехах, на открытых площадках с умеренным климатом.

Преимущества

• Фиксация в нажатом состоянии — исключает случайное отпускание при аварийном отключении
• Два типа контактов (НО и НЗ) позволяют применять выключатель в различных схемах управления
• Хромированное кольцо повышает долговечность поверхности и улучшает визуальное восприятие
• Простое винтовое подключение снижает риск плохого контакта при монтаже
• Соответствие международным стандартам безопасности делает его приемлемым для сертифицированных объектов

Ограничения применения

• Не предназначен для работы в средах с постоянным воздействием струй воды, масла или агрессивных химических веществ
• Не имеет встроенной индикации — нельзя использовать как световой сигнал состояния
• Напряжение выше 220 В не рекомендовано, хотя технически выключатель может работать до 660 В — для этого требуются специальные условия и проверка нагрузки
• Не подходит для частого циклического включения/выключения — предназначен для аварийного и редкого ручного управления
• Использование вне диапазона УХЛ4 (например, при температуре ниже −40°C) может привести к отказу материала

Примеры использования

• Аварийная остановка станка ЧПУ на заводе
• Экстренное отключение конвейера на пищевом производстве
• Кнопка “Стоп” на пульте управления насосной станцией
• Ручной выключатель на двери шкафа с силовым оборудованием
• Система безопасного отключения вентилятора в цехе с пылевыделением

Практические советы

• При монтаже используйте только отверстие точно 22 мм — меньший диаметр затруднит установку, больший — вызовет люфт и нарушит герметичность
• Проверьте сечение провода перед подключением: более тонкий провод может перегреваться, более толстый — не войдёт в клемму
• Для длительной службы избегайте ударных нагрузок на кнопку — она не предназначена для частого использования
• При сборке схемы учтите, что НЗ и НО контакты можно использовать одновременно — это удобно для создания сложных интерлоков
• Если нужна индикация состояния, дополняйте выключатель внешним сигнальным элементом
• При использовании в холодных условиях (ближе к нижней границе УХЛ4) проверяйте эластичность резины толкателя после длительного простоя
