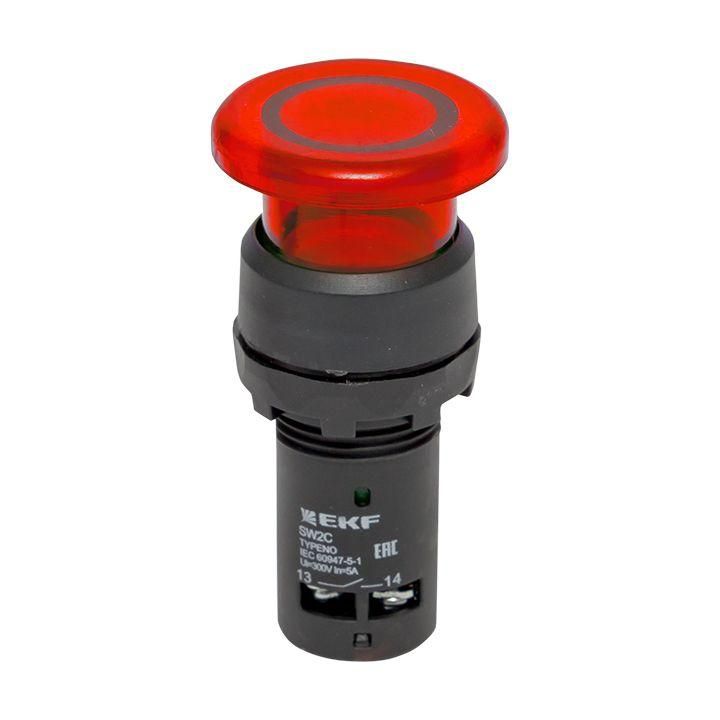

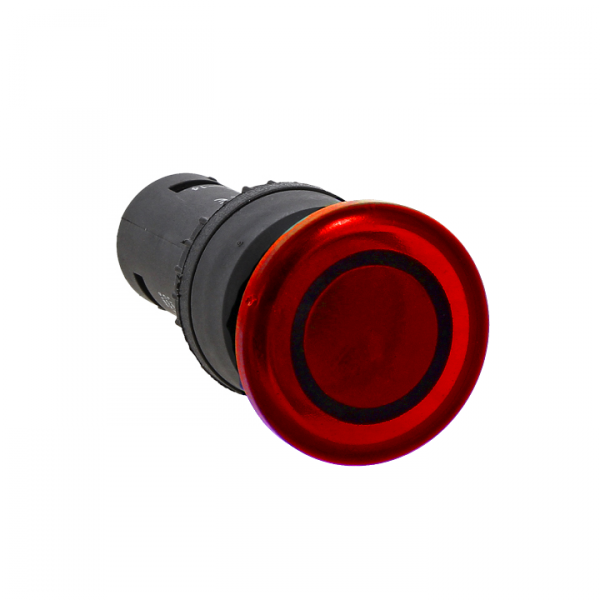

Кнопка SW2C-MD "грибок" красная с подсветкой NO+NC EKF PROxima | sw2c-md-rr

Кнопка управления EKF SW2C-MD грибок красная с подсветкой NO+NC - это надёжный управляющий элемент с индикацией для аварийной остановки оборудования в промышленных системах. Устройство соответствует требованиям ГОСТ и предназначено для установки на панели управления.

Назначение и область применения

Кнопка SW2C-MD используется для экстренной остановки машин и механизмов. Красный цвет и грибовидная форма обеспечивают быстрый визуальный и тактильный доступ - её легко найти и нажать даже в условиях стресса. Подсветка показывает состояние: светится при включении, что особенно важно в плохо освещённых зонах. Применяется на станках, конвейерах, насосных станциях, вентиляционных системах и других объектах, где требуется немедленное отключение питания.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока, 50 Гц
• Номинальный ток: 7,5 А
• Тип контактов: один нормально открытый (NO) и один нормально замкнутый (NC)
• Конструкция: грибовидная кнопка с цилиндрическим толкателем
• Диаметр отверстия для монтажа: 22 мм
• Индикация: светодиодная подсветка
• Степень защиты: IP54 - защита от пыли и брызг воды
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ3 - работает при температуре от –10 C до +40 C
• Фиксация: кнопка остаётся в нажатом положении до ручного возврата

Совместимость и монтаж

SW2C-MD монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки достаточно продеть провода через заднюю часть и закрепить гайкой. Совместима со стандартными панелями толщиной до 8 мм. Не требует специальных инструментов - монтаж выполняется обычным гаечным ключом. Кабельный вход рассчитан на жилы сечением до 2,5 мм2.

Безопасность и стандарты

Кнопка соответствует ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) и ГОСТ 12.2.007.13-2000 - нормативам для устройств управления безопасностью. Цвет красный и функция фиксации выполнены в соответствии с требованиями к аварийным остановкам. Индикация обеспечивает визуальное подтверждение действия, снижая риск ошибок.

Преимущества

• Два типа контактов (NO+NC) позволяют использовать кнопку в сложных схемах управления без дополнительных реле
• Подсветка повышает видимость в условиях плохого освещения
• Фиксированное положение предотвращает случайное отпускание после аварийного отключения
• Защита IP54 делает её пригодной для помещений с повышенной влажностью или пылью
• Пластиковый корпус устойчив к механическим воздействиям и химически агрессивным средам

Ограничения применения

• Не предназначен для работы при температурах ниже –10 C и выше +40 C - возможна потеря герметичности или отказ подсветки
• IP54 не обеспечивает защиту от струй воды или погружения - не устанавливать в местах с прямым орошением
• Работает только с переменным током 50 Гц; не совместима с высокочастотными или импульсными нагрузками
• Номинальный ток 7,5 А - нельзя применять для управления мощными двигателями без промежуточного контактора

Примеры использования

• Аварийная остановка металлообрабатывающего станка
• Выключение конвейера на пищевом производстве
• Остановка вентилятора в цехе с пылевыделением
• Кнопка “Стоп” на щите управления насосной станции
• Система безопасности на автоматической линии сборки

Практические советы

• Перед монтажом проверьте глубину панели - она должна позволять плотно закрутить фиксирующую гайку
• При использовании в цепях с катушками контакторов обязательно используйте дугогасящие устройства
• Для долговечности избегайте ударных нагрузок на головку кнопки - не используйте как рычаг
• При замене старой кнопки убедитесь, что новый SW2C-MD имеет те же типы контактов (NO+NC)
• Проверяйте целостность подсветки перед запуском - если не горит, возможно повреждена линза или контакт
