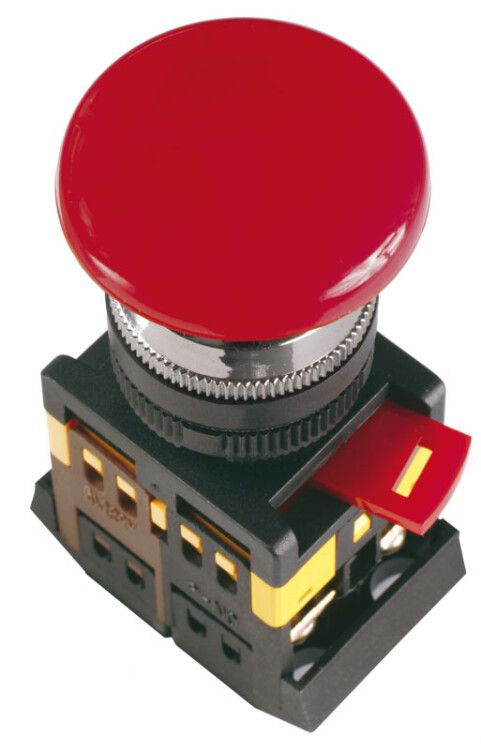

Кнопка управления AEAL-22 (Грибок) с фиксацией, 22 мм, 1НЗ+1НО, 240В GENERICA BBG60-AEAL-K04

Кнопка грибок с фиксацией красная d22мм 240В 1з+1р AEAL-22 - устройство для аварийной остановки оборудования в промышленных системах управления. Бренд IEK, артикул AEAL-22, обеспечивает надёжную работу в условиях заводских щитов и панелей управления.

Назначение и область применения

Кнопка грибок с фиксацией AEAL-22 используется для экстренной остановки машин и механизмов. Её применяют в системах управления контакторами, магнитными пускателями и реле автоматики. Подходит для установки на панелях станков, конвейеров, насосных станций, печей и другого промышленного оборудования, где требуется быстрая и однозначная реакция на аварийную ситуацию.

Технические характеристики

• Диаметр корпуса: 22 мм - соответствует стандартным отверстиям в панелях
• Напряжение питания: 230 В AC/DC - совместима с сетями 220–240 В
• Номинальный ток: 7,5 А - способна коммутировать нагрузки до этого значения
• Количество контактов: 1 замыкающий (1з) + 1 размыкающий (1р) - позволяет управлять двумя цепями одновременно
• Тип контактов: винтовые зажимы - удобны для подключения медных проводов сечением до 2,5 мм2
• Степень защиты: IP40 - защищает от предметов больше 1 мм, но не от воды и пыли
• Цвет: красный - международный сигнал «остановка»
• Фиксация: механическая - после нажатия остаётся в нажатом положении, требует поворота для возврата
• Срок службы: 10 лет - рассчитана на длительную эксплуатацию в промышленных условиях
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в помещениях с умеренным климатом
• Индикатор: есть - светодиод внутри кнопки показывает состояние (включено/выключено)
• Нормативы: ГОСТ 30011.1, ГОСТ 30011.5.1 - соответствие требованиям безопасности для электрооборудования

Совместимость и монтаж

AEAL-22 монтируется через отверстие 22 мм в передней панели щита. Для установки достаточно продеть выводы контактов в отверстие и закрутить фиксирующую гайку с тыльной стороны. Винтовые зажимы позволяют подключать жилы сечением до 2,5 мм2. Кнопка совместима с большинством стандартных панелей из стали, пластика или алюминия. Не требует специальных инструментов - монтаж выполняется обычным ключом или плоскогубцами.

Безопасность и стандарты

Кнопка грибок AEAL-22 соответствует ГОСТ 30011.1 и ГОСТ 30011.5.1, что гарантирует её безопасность при использовании в системах управления. Красный цвет и фиксированное положение обеспечивают визуальную и тактильную ясность действия. Индикация позволяет контролировать текущее состояние кнопки без проверки цепи. Напряжение 230 В и ток 7,5 А соответствуют требованиям для большинства промышленных цепей управления, но не подходят для прямого коммутирования силовой нагрузки выше этих значений.

Преимущества

• Механическая фиксация предотвращает случайное включение после аварийной остановки
• Два типа контактов (замыкающий и размыкающий) позволяют использовать одну кнопку для управления несколькими цепями
• Светодиодный индикатор даёт наглядную информацию о состоянии системы
• Конструкция с быстросъёмной головкой позволяет легко заменить контактный модуль без демонтажа всей кнопки
• Высокая долговечность - 10 лет работы при нормальных условиях

Ограничения применения

• Защита IP40 не допускает использование во влажных, пыльных или открытых средах - не подходит для улицы, цехов с брызгами воды или высокой запылённостью
• Напряжение 230 В и ток 7,5 А - недостаточно для прямого управления мощными двигателями; кнопка управляет только катушками контакторов, а не самой силовой цепью
• Климатическое исполнение УХЛ4 исключает применение при температурах ниже −25C или выше +40C
• Не имеет светового сигнала - индикатор лишь показывает состояние, но не является источником освещения

Примеры использования

• Аварийная остановка конвейера на пищевом производстве
• Остановка металлообрабатывающего станка при возникновении опасности
• Выключение насосной группы в системе водоснабжения
• Запуск/остановка системы вентиляции в помещении с химическими веществами
• Подключение к пускателю в распределительном щите на заводе

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка не будет плотно фиксироваться
• При подключении используйте провода с изоляцией, выдерживающей 300/500 В - даже при рабочем напряжении 230 В лучше иметь запас
• Не затягивайте винтовые зажимы слишком сильно - это может повредить медные жилы
• Если кнопка часто используется, периодически проверяйте её механическую целостность и чистоту контактов
• Для условий повышенной влажности или пыли выбирайте модели с IP65/IP67 - AEAL-22 не предназначен для таких сред
• При замене контактного модуля отключите питание - хотя контакты слаботочные, риск поражения током существует
