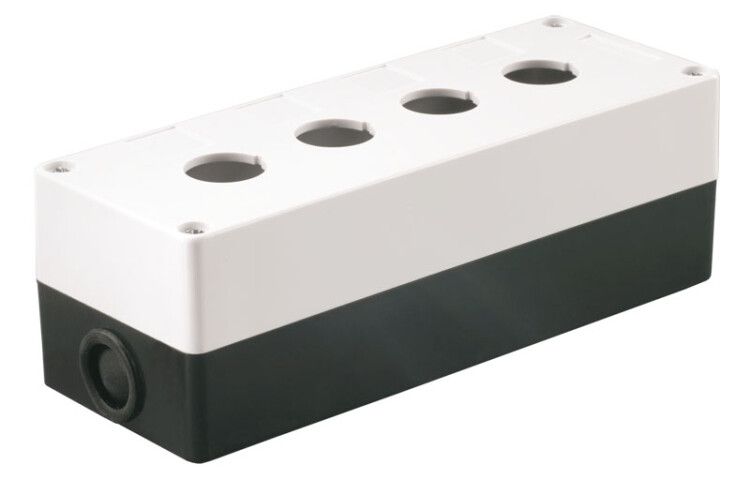

Корпус кнопочного поста КП-104, 4-местный, IP54, 22 мм IEK BKP10-4-K01

Корпус КП-104 для кнопок на 4 места белый от IEK предназначен для установки четырёх кнопочных устройств или светосигнальных индикаторов в одном компактном решении. Артикул bkp10-4-k01 обеспечивает надёжную защиту от пыли и брызг воды, что делает его подходящим для промышленного оборудования и автоматизированных систем.

Назначение и область применения

Корпус КП-104 для кнопок на 4 места белый используется для монтажа кнопок управления, аварийных выключателей, сигнальных ламп и других элементов управления в местах, где требуется компактная и защищённая сборка. Подходит для установки на панелях станков, конвейеров, щитов управления и другого промышленного оборудования. Благодаря накладному типу монтажа, корпус легко фиксируется на поверхности без необходимости сверления глубоких отверстий.

Технические характеристики

• Количество постов: 4 - позволяет установить четыре отдельных устройства (например, две кнопки, одну лампу и один переключатель)
• Диаметр отверстия: 22 мм - совместим со стандартными кнопками и индикаторами с этим размером посадочного места
• Степень защиты: IP54 - защищает от пыли (не полностью герметичный, но препятствует проникновению значительного количества пыли) и от брызг воды из любого направления
• Материал корпуса: пластик - устойчив к коррозии, легкий, не проводит ток
• Цвет: белый - обеспечивает хорошую видимость и соответствует стандартным цветовым решениям в промышленной автоматизации
• Тип монтажа: накладной - крепится на поверхность с помощью болтов или саморезов через крепёжные отверстия

Совместимость и монтаж

Корпус КП-104 для кнопок на 4 места белый совместим с любыми кнопками и индикаторами, имеющими диаметр 22 мм. Для монтажа необходимо просверлить в панели отверстия диаметром 22 мм в нужном расположении. Корпус фиксируется с тыльной стороны с помощью гаек и шайб, входящих в комплект. Установка возможна на металлические, деревянные или пластиковые поверхности толщиной до 8 мм. Не требует специальных инструментов - достаточно отвёртки и ключа на 10–12 мм.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Обеспечивает безопасную работу в условиях повышенной запылённости и влажности, например, на цеховых участках, в пищевой промышленности или на логистических терминалах. Материал корпуса не поддерживает горение и соответствует нормам пожаробезопасности для электрооборудования.

Преимущества

• Удобство компактной сборки - все четыре устройства размещены в едином корпусе, снижается количество точек подключения и упрощается обслуживание
• Защита от внешних воздействий - IP54 предотвращает попадание пыли и влаги внутрь, продлевая срок службы установленных элементов
• Легкая замена - при выходе из строя одного поста можно заменить только его, не трогая остальные
• Высокая механическая прочность - пластиковый корпус выдерживает удары и вибрацию, характерные для промышленной среды

Ограничения применения

• Не предназначено для постоянного погружения в воду или работы под высоким давлением - IP54 не обеспечивает герметичность
• Не рекомендуется для установки во взрывоопасных зонах - отсутствует сертификация Ex
• Работает при температуре от -25C до +55C - не подходит для экстремально холодных или жарких условий без дополнительного теплообмена
• Подходит только для устройств с диаметром 22 мм - несовместим с более крупными или маленькими постами

Примеры использования

• Пульт управления станком: три кнопки старта/останова и одна аварийная остановка
• Щит управления конвейером: два индикатора состояния, одна кнопка включения, одна - сброса
• Аварийные системы: комбинированная панель с сигналом тревоги и кнопкой сброса
• Оборудование пищевых производств: корпус легко моется, не впитывает влагу и химические средства

Практические советы

• Перед монтажом проверьте, чтобы диаметр отверстия в панели точно соответствовал 22 мм - слишком большое отверстие нарушит герметичность
• Используйте резиновые уплотнители (если есть в комплекте) между корпусом и панелью - это повысит степень защиты
• При использовании в условиях вибрации закрепите корпус дополнительно контргайками
• Не затягивайте крепёж слишком сильно - пластик может деформироваться
• Для долговечности избегайте прямого попадания солнечных лучей - белый пластик может выцветать при длительной эксплуатации на улице
