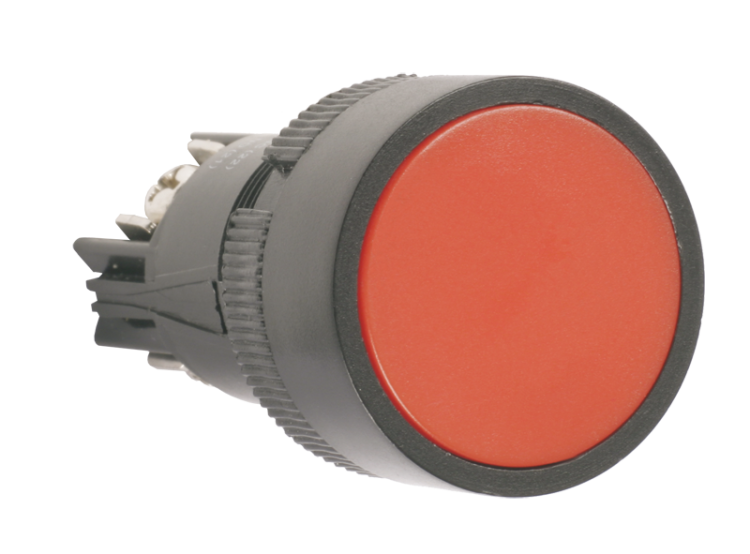

Кнопка управления SV-7 Стоп, красная, 22мм, 240В GENERICA BBT40-SB7-K04

Кнопка нажимная СВ-7 'Стоп' красная 1з+1р d22мм 240В от IEK - устройство для аварийной остановки оборудования в электрических цепях переменного и постоянного тока. Артикул bbt40-sb7-k04 соответствует требованиям ГОСТ и рассчитана на длительную работу в условиях промышленных щитов.

Назначение и область применения

Кнопка нажимная СВ-7 используется для ручного управления электрическими цепями: запуска, остановки или экстренного отключения оборудования. Красный цвет и символ «Стоп» соответствуют нормам безопасности - её легко распознать в аварийной ситуации. Применяется в системах управления станками, конвейерами, насосами, вентиляцией и другим промышленным оборудованием. Подходит для установки в силовых и управляющих щитах.

Технические характеристики

• Тип кнопки: без фиксации - возвращается в исходное положение после отпускания
• Диаметр отверстия для монтажа: 22 мм
• Максимальное рабочее напряжение: 660 В AC / 400 В DC
• Номинальный ток: 7,5 А
• Контакты: 1 замыкающий (НЗ, чёрный) + 1 размыкающий (НО, коричневый)
• Тип толкателя: цилиндрический, плоский
• Цвет: красный
• Тип питания: совместим с переменным и постоянным током (AC/DC)
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды
• Способ подключения: винтовые зажимы
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в помещениях с повышенной влажностью
• Наличие индикатора: да - световой индикатор встроен, хотя тип лампы не указан
• Нормативные документы: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка нажимная СВ-7 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Конструкция состоит из двух частей: внешней головки и внутреннего контактного модуля. После установки головка фиксируется защёлкой - для замены достаточно вытащить её, не отключая провода. Винтовые зажимы позволяют подключать медные жилы сечением до 2,5 мм2. Для правильной работы важно, чтобы панель была прочной и не деформировалась при нажатии.

Безопасность и стандарты

Кнопка соответствует ГОСТ 30011.1 и ГОСТ 30011.5.1 - стандартам на управление электрооборудованием. Цвет «красный» и форма «Стоп» выполнены в соответствии с требованиями безопасности для аварийных остановок. Индикатор позволяет визуально определить состояние устройства даже при слабом освещении. Однако степень защиты IP40 не обеспечивает защиту от брызг и пылевых потоков - не применяйте в открытых или влажных средах без дополнительной защиты.

Преимущества

• Высокая надёжность благодаря проверенной конструкции с двумя независимыми контактами
• Простая замена головки без демонтажа всего устройства
• Чёткая визуальная идентификация: красный цвет и индикатор снижают риск ошибки
• Поддержка как переменного, так и постоянного тока - универсальность для различных систем
• Долгий срок службы - 10 лет при штатных нагрузках

Ограничения применения

• Не предназначен для установки вне помещений - IP40 не защищает от влаги и пыли
• Не рекомендуется использовать в местах с высокой механической нагрузкой - возможна повреждение корпуса
• Индикатор есть, но тип лампы не указан - нельзя заменить самостоятельно без знания спецификаций
• Напряжение выше 400 В DC недопустимо - превышение может вызвать пробой контактов

Примеры использования

• Аварийная остановка станка на металлообрабатывающем участке
• Кнопка «Стоп» в пульте управления конвейерной линией
• Управление пуском и остановкой насосной группы в системе водоснабжения
• Экстренный отвод в системе вентиляции при возникновении задымления

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка не закрепится
• При подключении используйте кольцевые наконечники на проводах - это повысит надёжность винтового соединения
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть контактного модуля
• Если кнопка используется в системе с несколькими аналогичными устройствами, пометьте каждый провод - это ускорит диагностику
• Для увеличения срока службы избегайте частых ударов и воздействия химически активных веществ на поверхность
