Кнопка APBB-22N "Пуск-Стоп" овальная 220В NO+NC EKF PROxima | pbn-apbb-o

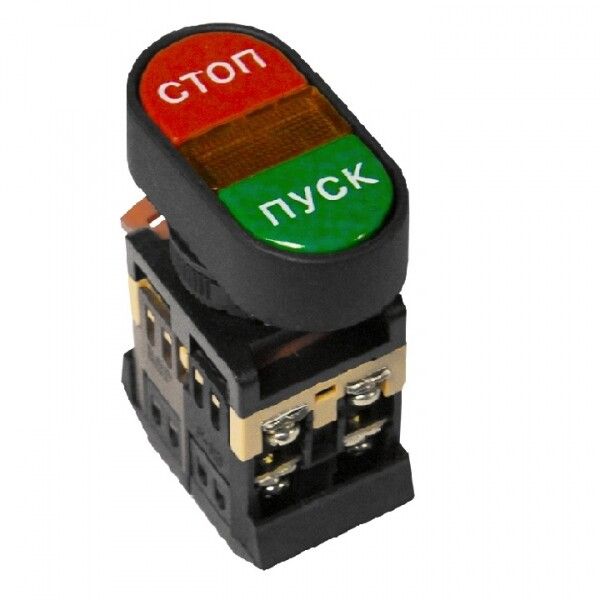

Кнопка пуск-стоп овальная 220В NO+NC от EKF (артикул pbn-apbb-o) - компактное устройство управления с комбинированной контактной группой и двойной подсветкой, предназначенное для ручного запуска и остановки оборудования в промышленных системах.

Назначение и область применения

Кнопка пуск-стоп овальная 220В NO+NC используется для ручного управления электрическими цепями: одна часть кнопки (зелёная) замыкает нормально открытый контакт (NO) для пуска, другая (красная) размыкает нормально закрытый контакт (NC) для остановки. Устройство подходит для установки в кнопочные посты, щиты управления, системы автономного включения резерва и на пультах станков, конвейеров, насосов и других механизмов с одноканальным управлением.

Технические характеристики

• Напряжение питания: 220 В (переменный/постоянный ток AC/DC)
• Номинальный ток: 7,5 А - допустимая нагрузка для силовой цепи
• Частота: 50 Гц - оптимальна для сетей в России и странах СНГ
• Контакты: 1 нормально открытый (NO) + 1 нормально закрытый (NC)
• Подсветка: да, двойная - красная и зелёная линзы для визуального указания состояния
• Габариты: 22×22×15 мм - компактный формат для плотной компоновки
• Степень защиты: IP40 - защищает от твердых частиц >1 мм, но не от воды
• Материал корпуса: пластик - легкий, устойчивый к химическому воздействию
• Климатическое исполнение: УХЛ3 - работает в помещениях с умеренным климатом, без конденсата
• Рабочий температурный диапазон: от –10C до +40C
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Крепление: винтовое, через отверстия в корпусе
• Способ монтажа: на лицевую панель - требует выреза в панели соответствующего размера
• Нормативы: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

Кнопка пуск-стоп овальная 220В NO+NC монтируется в панели с круглым или овальным отверстием размером 22 мм. Для надёжного крепления используются два винта снизу корпуса. Передний цветной кольцо обеспечивает герметичную посадку в отверстии. Подключение проводов - к винтовым зажимам внутри корпуса. Кабель сечением до 2,5 мм2 рекомендован. Не совместима с панелями из металла без изолирующей прокладки - риск замыкания на корпус.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1) - стандарту для аппаратов управления. Соответствует также ГОСТ 12.2.007.13-2000 по безопасности электрооборудования. IP40 предотвращает попадание крупных инородных предметов, но не защищает от брызг, пыли или влаги - не используйте в сырых или пыльных средах без дополнительной защиты.

Преимущества

• Двойная подсветка позволяет сразу видеть состояние: зелёный - готов к пуску, красный - остановлен
• Комбинированный контакт (NO+NC) экономит место в панели - вместо двух отдельных кнопок
• Овальная форма удобна для быстрого распознавания визуально и тактильно
• Высокая долговечность контактов - рассчитана на 1 млн циклов согласно стандарту
• Простая замена: не требуется демонтаж всей панели - достаточно открутить два винта

Ограничения применения

• Не предназначена для работы при температурах ниже –10C и выше +40C - возможны отказы контактов или трещины в пластике
• IP40 не обеспечивает защиту от влаги - нельзя использовать вне помещений или в условиях повышенной влажности без кожуха
• Отсутствие фиксации - кнопка не остаётся в нажатом состоянии, поэтому не подходит для функций “блокировки” или “удерживания”
• Не имеет механической блокировки между пуском и стопом - не гарантирует взаимоблокировку в сложных схемах
• Максимальный ток 7,5 А - не годится для управления мощными двигателями (>5,5 кВт) без контактора

Примеры использования

• Пульт управления станком ЧПУ - зелёная кнопка запускает двигатель, красная останавливает
• Щит управления конвейером - кнопка включает/выключает ленту
• Автоматический ввод резерва (АВР): ручной тестовый запуск генератора
• Пункт обслуживания насосной станции - контрольный пуск/останов

Практические советы

• При монтаже проверьте глубину отверстия в панели - корпус глубиной 15 мм требует минимум 18–20 мм свободного места сзади
• Используйте кабели с медными жилами и качественной изоляцией - высокая частота коммутаций повышает нагрев
• Для длительной эксплуатации в пыльном помещении установите кнопку в защищённый корпус IP54+
• Проверяйте целостность подсветки при первом включении - если один цвет не светится, возможно обрыв в цепи светодиода
• Не затягивайте винты слишком сильно - можно повредить резьбу в пластиковом корпусе
• При замене старой кнопки - сравните тип контактов: эта модель имеет именно NO+NC, а не два NO или NC
