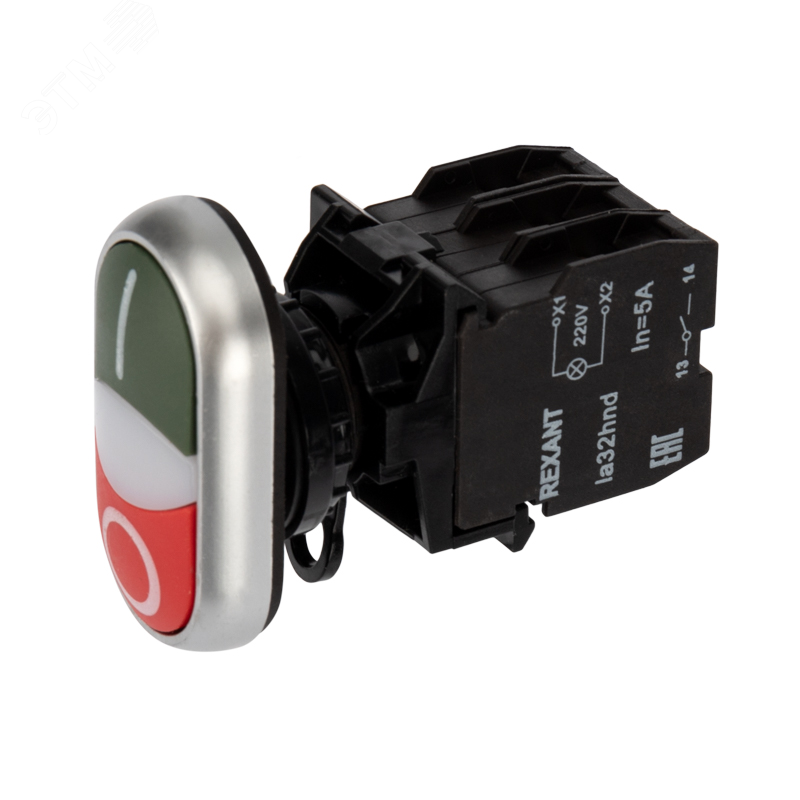

Кнопка LA32 красно-зеленая «Пуск-Стоп» с подсветкой NO+NC | 36-5542 REXANT MEET

Кнопка LA32 красно-зеленая «Пуск-Стоп» с подсветкой NO+NC от Rexant (арт. etm36-5542) - комбинированный управляющий элемент с двумя функциями и светодиодной подсветкой для контроля запуска и остановки оборудования в сетях переменного тока.

Назначение и область применения

Кнопка LA32 красно-зеленая «Пуск-Стоп» с подсветкой NO+NC предназначена для ручного управления технологическими процессами: запуска и остановки устройств через замыкание и размыкание электрических цепей. Подходит для установки на пультах управления станков, конвейеров, насосов, компрессоров и другого промышленного оборудования. Красный цвет - сигнал «Стоп», зеленый - «Пуск». Подсветка позволяет легко определить текущий режим даже в условиях слабого освещения.

Технические характеристики

• Тип кнопки: комбинированная (два действия в одном корпусе - «Пуск» и «Стоп»)
• Цвет кнопки: красный / зеленый
• Напряжение питания: 230 В AC
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Подсветка: да, светодиодная (LED)
• Механизм: самовозвратный - после нажатия возвращается в исходное положение
• Диаметр отверстия для монтажа: 22 мм
• Тип подключения: винтовые клеммы
• Степень защиты: IP40 - защита от предметов больше 1 мм, пылевая защита ограниченная, без защиты от воды
• Форма толкателя: цилиндрическая
• Конструкция линзы: круглая
• Цвет переднего кольца: серый
• Количество постов: 2 (две отдельные части кнопки в едином корпусе)
• Переключающие контакты: отсутствуют - используется только НО и НЗ

Совместимость и монтаж

Кнопка LA32 красно-зеленая «Пуск-Стоп» с подсветкой NO+NC монтируется на лицевую панель через отверстие диаметром 22 мм. Устанавливается с помощью фиксирующего кольца, которое обеспечивает надежную посадку. Для подключения используйте винтовые клеммы - провода зачищаются на 8–10 мм. Передний серый ободок совместим с большинством стандартных щитов и пультов. Обратите внимание: подсветка работает от сети 230 В AC - внешний источник питания не требуется.

Безопасность и стандарты

Изделие соответствует требованиям к управляемому оборудованию в соответствии с ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 допускает использование внутри электрошкафов и помещений с контролируемой средой. Не предназначен для работы во влажных, пыльных или наружных условиях. Подсветка выполнена из LED-элементов - безопасна при работе, не нагревает корпус.

Преимущества

• Объединяет две функции (пуск и стоп) в одной кнопке - экономит место на панели
• Яркая светодиодная подсветка повышает видимость состояния устройства
• Самовозвратный механизм исключает необходимость удерживания кнопки
• Винтовое подключение удобно для многожильных и одножильных проводов
• Устойчивая конструкция с металлическим основанием выдерживает частые нажатия

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP40 не предохраняет от влаги и брызг
• Работает только с переменным током 230 В - нельзя использовать в цепях постоянного тока или при других напряжениях
• Не имеет механической блокировки - не подходит для систем, требующих аварийной фиксации
• Подсветка не регулируется - яркость фиксирована и зависит от напряжения сети

Примеры использования

• Управление двигателем станка: зеленая кнопка - запуск, красная - экстренная остановка
• Контроль конвейера на сборочном участке
• Аварийная остановка насосной системы в цехе
• Локальный пуск/остановка вентилятора в распределительном шкафу

Практические советы

• При монтаже проверьте глубину отверстия - кнопка должна плотно сесть, чтобы переднее кольцо не болталось
• Используйте провода сечением 0.5–2.5 мм2 - подходят для винтовых клемм
• Не затягивайте винты слишком сильно - можно повредить контактные площадки
• Если подсветка не горит, проверьте целостность цепи и соответствие напряжения 230 В AC
• Для долговечности не используйте кнопку в качестве аварийного выключателя - она не рассчитана на частые срабатывания при аварии
