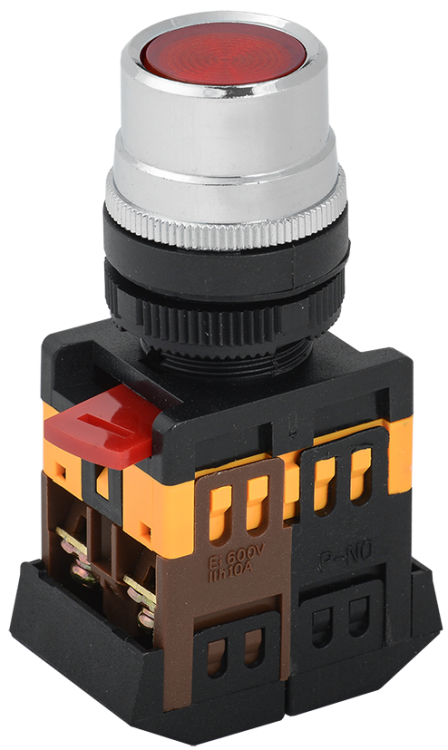

Кнопка красная ABLF-22 1з+1р с подсветкой неон 240В - BBT10-ABLF-K04 IEK

Кнопка ABLF-22 диаметр 22 мм 1 зажим + 1 разрыв 240 В с подсветкой неон красная - это механический коммутационный элемент с индикацией для управления электрическими цепями переменного тока. Бренд GENERICA и артикул bbt10-ablf-k04 обеспечивают совместимость с типовыми шкафами управления, а подсветка позволяет легко определить состояние кнопки даже в условиях слабого освещения.

Назначение и область применения

Кнопка ABLF-22 используется для ручного управления устройствами автоматизации: запуска и остановки двигателей, включения/выключения оборудования через контакторы или реле. Подходит для установки на панелях станков, конвейеров, систем вентиляции и других промышленных объектов. Применяется исключительно в цепях переменного тока 50 Гц, напряжением до 240 В.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Тип контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Номинальный ток: 10 А
• Напряжение питания индикатора: 230 В AC
• Тип лампы: неоновая, красного цвета
• Тип толкателя: цилиндрический, плоский
• Фиксация: без фиксации (возвратная кнопка)
• Способ подключения: винтовые зажимы
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, в помещениях с умеренной влажностью)
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Соответствие стандартам: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка ABLF-22 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки требуется предварительно просверлить отверстие и зафиксировать корпус болтом с гайкой, входящими в комплект. Контактный модуль подключается проводами сечением до 2,5 мм2 через винтовые зажимы. Головка кнопки снимается для обслуживания - можно заменить только световой элемент или всю головку, не трогая контактную часть.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, регламентирующим безопасность управляемых аппаратов. Индикация выполнена неоновой лампой, что исключает риск перегрева и повреждения изоляции. IP40 обеспечивает защиту от попадания твердых частиц, но не защищает от брызг и влаги - применение допускается только внутри закрытых щитов.

Преимущества

• Чёткая визуальная индикация: красная подсветка показывает активное состояние кнопки
• Модульная конструкция: головка и контактный модуль раздельны - удобна замена без демонтажа всей системы
• Высокая надёжность контактов: рассчитана на 10 лет работы при нагрузке до 10 А
• Простота монтажа: стандартный диаметр 22 мм совместим с большинством панелей
• Поддержка одновременного управления: один экземпляр реализует функции “пуск” и “стоп” в одном корпусе

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50 Гц
• IP40 не допускает использование во влажных средах, на улице или в местах возможного брызгания
• Напряжение индикатора - 230 В; нельзя использовать с другими напряжениями (например, 12 В или 24 В)
• Отсутствует фиксация - кнопка не остаётся в нажатом состоянии, не подходит для режимов “удержание”
• Не рекомендовано для частого ручного воздействия более 1000 циклов в час

Примеры использования

• Управление пуском и остановкой асинхронного двигателя насоса через магнитный пускатель
• Комбинированная кнопка “Старт / Стоп” на панели конвейера
• Ручной аварийный останов оборудования в цехе
• Индикация активного состояния в распределительном щите с несколькими кнопками

Практические советы

• При монтаже проверьте глубину отверстия - она должна позволять плотно прилегать корпусу без люфта
• Используйте провода с медными жилами и термоусадочные трубки на концах для лучшего контакта
• Не затягивайте винты слишком сильно - это может повредить пластиковую оболочку
• Если нужна фиксация в нажатом положении - выбирайте другую модель (например, с механической фиксацией)
• Проверяйте соответствие напряжения сети и напряжения индикатора - несоответствие приведёт к выходу неона из строя
• Для многоканальных щитов используйте цветовую стандартизацию: красная кнопка - останов, зелёная - пуск
