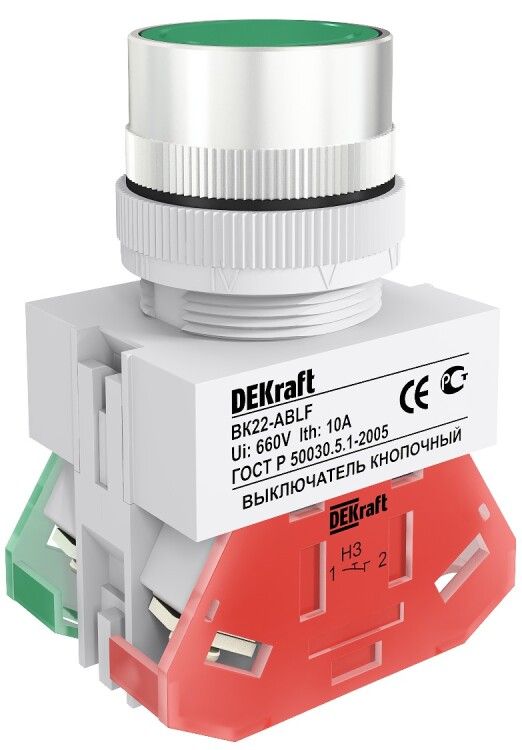

Выключатель кнопочный ABLF ВК-22 d22мм 220В зел. DEKraft 25013DEK APC

Выключатель кнопочный ABLF d22мм 220В зеленый ВK-22 от DEKraft - это надежный элемент управления с самовозвратом, предназначенный для временного замыкания или размыкания цепей в промышленном оборудовании. Артикул 25013dek соответствует серийному решению ВК-22, подходящему для монтажа на панелях и дверях устройств с напряжением до 220 В переменного тока.

Назначение и область применения

Выключатель кнопочный ABLF d22мм 220В зеленый ВK-22 используется для ручного управления электрическими цепями: запуска, остановки или временной активации оборудования. Подходит для систем, где требуется однократное действие без фиксации положения - например, стартеры двигателей, аварийные остановы, тестовые режимы. Устанавливается на панелях станков, конвейеров, автоматических линий, щитах управления. Цвет зеленый указывает на функцию «пуск» согласно стандартам безопасности.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип механизма: с самовозвратом (не фиксируется в нажатом состоянии)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Подключение: винтовые зажимы для проводов
• Цвет кнопки: зеленый, цвет переднего кольца: хром
• Тип толкателя: цилиндрический, утопленный (потайной)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, в условиях повышенной влажности)
• Соответствие стандарту: IEC 60947-5-1

Совместимость и монтаж

Выключатель ABLF d22мм 220В зеленый ВK-22 монтируется через круглое отверстие диаметром 22 мм в лицевой панели. Для установки необходимо просверлить отверстие точного размера - меньшее повредит корпус, большее - нарушит герметичность. Крепление обеспечивается за счет фланца с передним хромированным кольцом. Подключение осуществляется через винтовые клеммы - допускается использование медных проводов сечением до 2,5 мм2. Не требует специальных инструментов, легко заменяется при необходимости.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопочным выключателям в промышленной автоматизации. Степень защиты IP54 позволяет использовать его в помещениях с возможностью попадания брызг воды и пыли - например, на производстве, в цехах, на складах. Конструкция исключает случайное срабатывание благодаря утопленному толкателю. Соответствует требованиям к цветовой сигнализации: зеленый - «пуск».

Преимущества

• Утопленный толкатель снижает риск случайного нажатия
• Фланец с хромированным кольцом обеспечивает плотную посадку и эстетичный вид
• Наличие пары контактов (НО+НЗ) позволяет применять в сложных схемах управления
• Монтаж на панель не требует сварки или дополнительных кронштейнов
• Устойчивость к пыли и влаге (IP54) увеличивает срок службы в неблагоприятных условиях

Ограничения применения

• Не предназначен для постоянного включения - механизм имеет только самовозврат, без фиксации
• Не содержит встроенную индикацию - нельзя использовать как световой сигнал
• Напряжение выше 220 В не рекомендовано, хотя стандарт допускает до 660 В - для надежности лучше соблюдать заявленные 220 В
• Не рассчитан на взрывоопасные среды - не имеет взрывозащиты
• Не подходит для внешней установки под открытым небом - IP54 недостаточно для дождя или прямых струй воды

Примеры использования

• Кнопка «Пуск» на пульте управления станком с ЧПУ
• Аварийная остановка на конвейере (при использовании в связке с НЗ-контактом)
• Тестовый запуск насоса или вентилятора в сервисных целях
• Управление освещением в цеху с ручным сбросом

Практические советы

• При монтаже проверьте глубину отверстия - корпус должен полностью войти, чтобы фланец плотно прилегал к поверхности
• Не затягивайте винты слишком сильно - можно повредить изоляцию внутри
• Для многократного использования в высокочастотных циклах (более 1000 операций в день) рекомендуется периодическая проверка контактов
• Если нужна индикация - выбирайте модель с лампой, так как этот вариант (ВK-22) её не имеет
• При работе в условиях вибраций используйте контргайки или клей для фиксации проводов в клеммах
