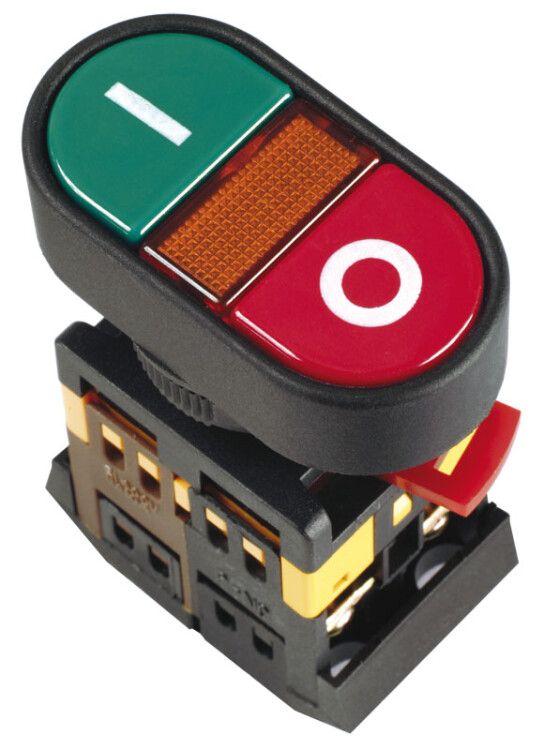

Кнопка APВВ-22N "I-O" d22мм неон/240В 1з+1р | BBD10-APBB-K51 IEK

Кнопка управления I-O диаметр 22 мм неоновая подсветка 1 зажим + 1 разрыв 240 В от IEK (ИЭК) - это комбинированная кнопка с индикацией для ручного управления электрическими цепями. Артикул bbd10-apbb-k51 подходит для установки на панели оборудования, где требуется визуальный контроль состояния включения/выключения.

Назначение и область применения

Кнопка управления I-O диаметр 22 мм неоновая подсветка 1 зажим + 1 разрыв 240 В используется для ручного включения и выключения устройств через контакторы, магнитные пускатели или реле. Подходит для систем управления станками, конвейерами, насосами, вентиляцией и другим оборудованием, работающим от сети 230 В переменного тока. Индикация красным и зелёным светом позволяет сразу определить состояние: зелёный - включено, красный - выключено.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Напряжение питания индикатора: 230 В AC/DC
• Тип лампы: неоновая
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Коммутируемый ток: 10 А
• Цвет кнопки: красный/зелёный (двухцветная индикация)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Тип подключения: винтовые клеммы
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным и холодным климатом, без конденсации
• Монтаж: на лицевую панель
• Фиксация: без механической фиксации - кнопка легко вынимается
• Нормативы: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка управления I-O диаметр 22 мм неоновая подсветка 1 зажим + 1 разрыв 240 В устанавливается в подготовленное отверстие 22 мм на передней панели шкафа или корпуса. Для монтажа достаточно вставить её в отверстие и зафиксировать с помощью крепёжной гайки (в комплект не входит). Винтовые клеммы позволяют подключить провода сечением до 2,5 мм2. Обратите внимание: кнопка не имеет фиксации - она не остаётся в нажатом положении, что соответствует типу “моментary” (моментальное действие).

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, которые регламентируют безопасность и надёжность аппаратов управления. Степень защиты IP40 исключает попадание твёрдых частиц размером более 1 мм, но не обеспечивает защиту от влаги - применение допускается только внутри закрытых щитов. Не используйте в условиях повышенной влажности, пыли или на улице.

Преимущества

• Двухцветная неоновая индикация - наглядное отображение состояния вкл./выкл. без дополнительных индикаторов
• Комбинированный контакт - один элемент управляет двумя цепями одновременно (замыкание и размыкание)
• Высокий срок службы - 10 лет при условии соблюдения нагрузочных параметров
• Простое винтовое подключение - совместимо с большинством стандартных проводов
• Быстросъёмная головка - удобна для обслуживания и замены без демонтажа всей панели

Ограничения применения

• Не предназначен для работы во влажных средах - IP40 не защищает от брызг и конденсата
• Подходит только для сетей до 230 В - нельзя использовать в цепях выше 240 В
• Нет механической фиксации - не подходит для функций “удерживать в положении”, только моментальные команды
• Неоновая лампа требует наличия напряжения 230 В для свечения - не работает от низковольтных сигналов управления
• Климатическое исполнение УХЛ4 ограничивает использование в экстремальных температурах ниже -25 C или при высокой влажности

Примеры использования

• Управление пуском и остановкой двигателя насоса через магнитный пускатель
• Ручной запуск и остановка конвейера в производственной линии
• Переключение режима работы вентиляционной системы
• Индикация состояния в распределительном щите с несколькими потребителями

Практические советы

• При монтаже проверьте точный диаметр отверстия - 22 мм должен точно соответствовать размеру кнопки, иначе возможна люфт или повреждение корпуса
• Не подключайте индикатор к низковольтному контроллеру - он рассчитан только на 230 В
• Для долгой службы не превышайте коммутируемый ток 10 А - особенно при индуктивных нагрузках (двигатели, катушки)
• При сборке щита используйте кнопку с цветовой кодировкой: зелёный - включено, красный - выключено - это снижает риск ошибок оператора
• Артикул bbd10-apbb-k51 совместим с другими изделиями серии IEK - можно заменить аналогичную кнопку без изменения схемы
