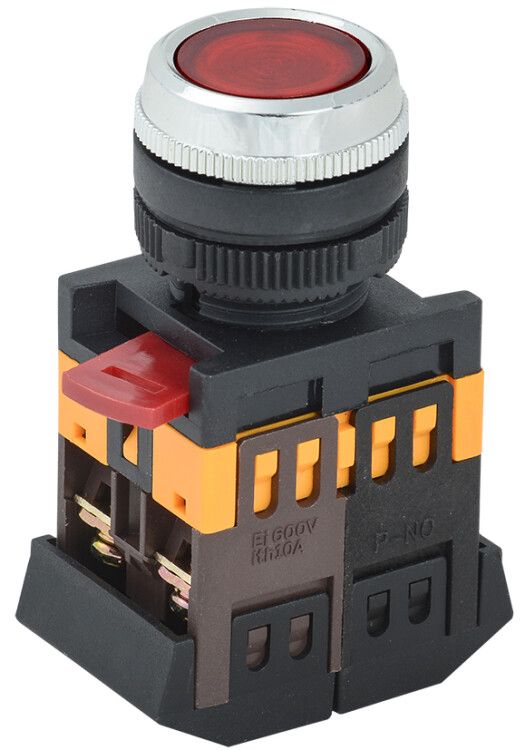

Кнопка красная ABLFS-22 1з+1р плоская с подсветкой неон 240В - BBT30-ABLFS-K04 IEK

Кнопка ABLFS-22 красная d22мм 1з+1р плоская с подсветкой неон 240В - это устройство для ручного управления электрическими цепями, предназначенное для запуска, остановки или сигнализации в пультах и распределительных щитах. Бренд GENERICA и артикул bbt30-ablfs-k04 указывают на серийную продукцию, совместимую с промышленной автоматикой.

Назначение и область применения

Кнопка ABLFS-22 используется для управления магнитными пускателями, реле и другими аппаратами в системах автоматизации. Подходит для работы в цепях переменного тока 50 Гц до 230 В и постоянного тока до 230 В. Применяется в промышленном оборудовании: станках, конвейерах, насосных станциях, системах вентиляции. Цветная подсветка позволяет быстро определить активный элемент управления даже в условиях слабого освещения.

Технические характеристики

• Диаметр отверстия для установки: 22 мм
• Номинальное напряжение: 230 В AC/DC
• Номинальный ток: 10 А
• Контакты: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Подсветка: неоновая лампа, работает при 230 В
• Тип толкателя: цилиндрический, плоская форма
• Фиксация: без фиксации (возвращается в исходное положение после нажатия)
• Способ подключения: винтовые зажимы
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным и холодным климатом, без конденсации
• Нормативы: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка ABLFS-22 устанавливается через отверстие 22 мм в лицевой панели шкафа или пульта. Монтаж осуществляется без инструментов - корпус защёлкивается в панели. Для подключения используются винтовые клеммы, доступные сзади устройства. Совместима с любыми контактными модулями стандарта 22 мм. Не требует специальной подготовки поверхности, кроме сверления отверстия нужного диаметра. Подключение проводов - до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, которые регламентируют безопасность и надёжность коммутационных аппаратов. Степень защиты IP40 обеспечивает защиту от прикосновений к токоведущим частям и попадания инструментов, но не защищает от влаги - не применяется во влажных средах или на улице. Неоновая подсветка генерирует минимальное тепло, что снижает риск перегрева в плотно укомплектованных щитах.

Преимущества

• Чёткая визуальная индикация: красный цвет и подсветка выделяют кнопку среди других элементов
• Простая замена: головка с подсветкой легко снимается, не нарушая подключение контактного модуля
• Высокая долговечность: срок службы 10 лет при нагрузке до 10 А
• Широкая совместимость: стандартный диаметр 22 мм и винтовое подключение подходят большинству промышленных щитов
• Работает как на переменном, так и на постоянном токе

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP40 не предохраняет от брызг и пылевых потоков
• Не рекомендуется применять в цепях с током выше 10 А - возможен перегрев и выход из строя контактов
• Неоновая подсветка не работает при напряжении ниже 180 В - требуется точное соответствие 230 В
• Отсутствие фиксации делает её непригодной для функций “включено/выключено” - только импульсное управление
• Климатическое исполнение УХЛ4 ограничивает работу при температуре ниже -25 C и высокой влажности

Примеры использования

• Кнопка старта/стоп на пульте станка с ЧПУ
• Аварийная остановка на конвейере
• Сигнальная кнопка ввода/вывода в системе контроля технологического процесса
• Управление вентилятором в помещении с распределительным щитом

Практические советы

• Перед монтажом проверьте глубину панели - убедитесь, что задняя часть кнопки не упирается в внутренние элементы щита
• При подключении используйте кольцевые наконечники на проводах - это повысит надёжность контакта
• Если необходимо изменить цвет подсветки - замените только головку, не трогая контактный модуль
• Для длительной эксплуатации в пыльных помещениях установите дополнительный защитный колпачок (не входящий в комплект)
• Проверяйте напряжение сети перед подключением - неоновая лампа не загорится при отклонении более чем +-10 % от 230 В
