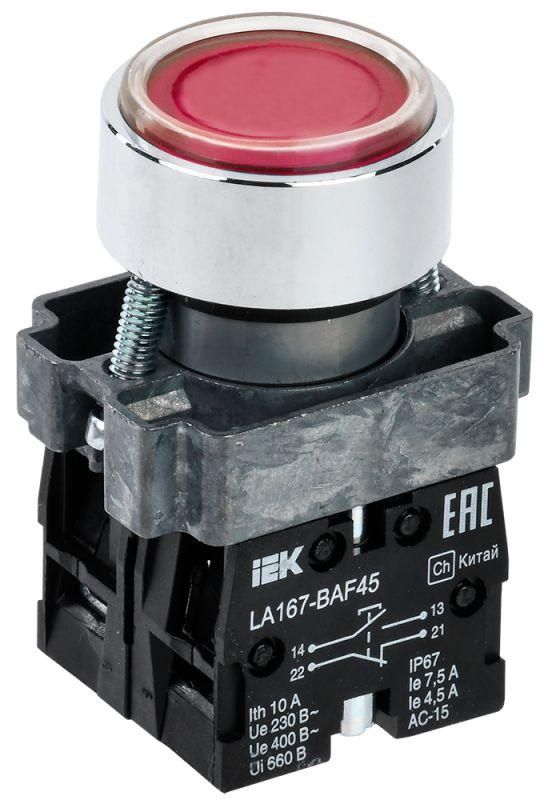

Кнопка LA167-BAF45 d22мм 1НО+1НЗ красн. KARAT IEK BBT20-BAF45-3-22-67-K04

Кнопка LA167-BAF45 от IEK - это встраиваемый элемент управления с двумя переключающими контактами (НО и НЗ) и красным колпачком, рассчитанный на частые операции в промышленных щитах и пультах. Артикул bbt20-baf45-3-22-67-k04 соответствует модели с диаметром 22 мм, совместимой с большинством стандартных монтажных отверстий.

Назначение и область применения

Кнопка LA167-BAF45 используется для ручного управления электрическими устройствами: запуска, остановки, сброса или изменения режима работы оборудования. Подходит для коммутации цепей с напряжением до 660 В переменного тока (50 Гц) или до 400 В постоянного тока. Применяется в системах автоматизации: на станках, конвейерах, насосных станциях, вентиляционных установках и других объектах с жесткими условиями эксплуатации.

Технические характеристики

• Диаметр монтажного отверстия: 22 мм
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Тип действия: с самовозвратом (после нажатия возвращается в исходное положение)
• Тип подключения: винтовые зажимы (для проводов до 2,5 мм2)
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Тип напряжения: AC/DC - работает как в сетях переменного, так и постоянного тока
• Цвет кнопки: красный - стандартизирован для функций “останов” или “авария”
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Монтаж: встраиваемый - фиксируется в панели через резьбовое крепление
• Форма кнопки: плоская - снижает риск случайного срабатывания

Совместимость и монтаж

Кнопка LA167-BAF45 совместима с любыми панелями, имеющими круглое отверстие диаметром 22 мм. Монтаж выполняется путём вставки корпуса в отверстие и затяжки гайки с тыльной стороны. Контактный модуль легко отделяется от головки - позволяет заменить или обслуживать контакты без демонтажа всей кнопки. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что глубина панели достаточна для размещения задней части устройства.

Безопасность и стандарты

Кнопка LA167-BAF45 соответствует требованиям к надёжности и безопасности для промышленного оборудования. Степень защиты IP65 обеспечивает работу в условиях повышенной влажности, пыли и мытья оборудованием под давлением. Конструкция выполнена в соответствии с международными стандартами для аппаратов управления (IEC 60947-5-1).

Преимущества

• Два типа контактов в одном корпусе - экономят место в шкафу и упрощают схемы управления
• Самовозврат - исключает необходимость удерживания кнопки во время работы
• Красный цвет - сразу выделяет аварийную или останавливающую функцию
• Быстросъёмная головка - позволяет менять цвет или тип кнопки без замены всего механизма
• Высокая долговечность - срок службы 10 лет при регулярном использовании

Ограничения применения

• Не предназначен для управления нагрузками выше указанных значений (660 В AC / 400 В DC)
• Не имеет встроенной индикации - не поддерживает лампу подсветки
• Не рекомендуется для использования в средах с агрессивными химическими веществами или постоянным воздействием паров кислот/щелочей
• Плоская форма снижает чувствительность к нажатию - не подходит для ситуаций, требующих очень лёгкого срабатывания

Примеры использования

• Остановка станка на производстве - красная кнопка в цепи питания пускателя
• Переключение режима работы вентилятора - НО контакт включает высокую скорость, НЗ - низкую
• Аварийный стоп на конвейере - одновременно размыкает питание и замыкает сигнал тревоги
• Управление освещением в цеху - кнопка в составе системы с реле времени

Практические советы

• При монтаже проверьте точность сверления отверстия - даже небольшое расхождение может помешать герметичности
• Используйте кабельные вводы с уплотнителем, чтобы сохранить степень защиты IP65 после подключения
• Для многократных операций контролируйте состояние винтовых зажимов - периодически подтягивайте их, особенно в вибрационных средах
• Если требуется другая цветовая маркировка - можно заменить только головку, сохранив контактный модуль
• Не применяйте кнопку в качестве основного рубильника - она не рассчитана на отключение больших токов без предохранителей
