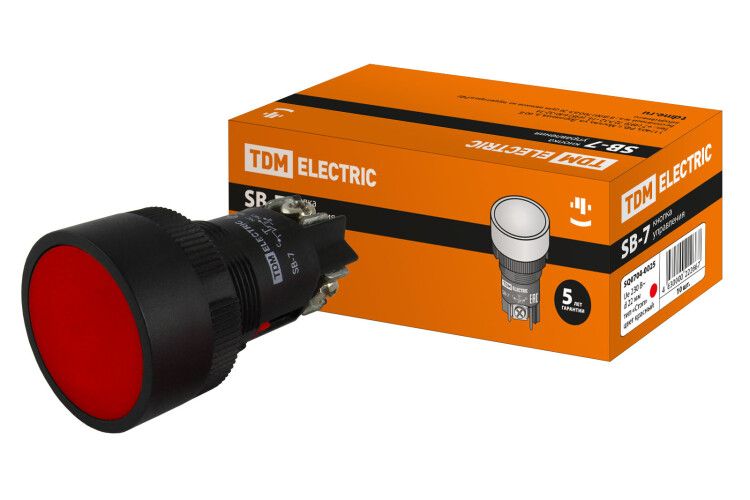

Кнопка SВ-7 "Стоп" красная 1р d22мм/230В | SQ0704-0025 TDM

Кнопка управления 'Стоп' красная 1р d22мм 230В от TDM ELECTRIC - это надежный элемент управления с возвратным механизмом, предназначенный для аварийной остановки оборудования в промышленных системах. Артикул sq0704-0025 соответствует требованиям IP54 и рассчитана на работу с сетями переменного и постоянного тока до 230 В.

Назначение и область применения

Кнопка управления 'Стоп' красная 1р d22мм 230В используется для экстренного отключения электрооборудования через управление контакторами, магнитными пускателями и реле. Подходит для установки в электрощитах, на пультах управления станков, конвейеров, насосных станций и других объектах промышленного электроснабжения. Красный цвет и четкая маркировка обеспечивают быструю идентификацию в условиях высокой нагрузки.

Технические характеристики

• Количество контактов: 1 нормально закрытый (НЗ) + 1 нормально открытый (НО)
• Тип напряжения: AC/DC, до 230 В
• Максимальное рабочее напряжение: 660 В AC / 400 В DC (по классу устройства)
• Способ подключения: винтовые зажимы с тарельчатыми шайбами
• Степень защиты: IP54 - устойчивость к пыли и брызгам воды
• Габариты: 22×22×6 мм
• Форма: круглая, плоская кнопка с черным передним кольцом
• Возвратный механизм: да - кнопка возвращается в исходное положение после отпускания
• Лампа: не применяется - устройство не имеет встроенного индикатора
• Маркировка: есть - предварительно нанесенная надпись “STOP”

Совместимость и монтаж

Кнопка управления 'Стоп' красная 1р d22мм 230В монтируется на лицевую панель через отверстие диаметром 22 мм. Установка выполняется без инструментов: корпус фиксируется за счет защелкивающегося крепления. Для подключения провода используются винтовые зажимы с тарельчатыми шайбами - они обеспечивают плотный контакт даже при вибрациях. Монтажный модуль легко отделяется от основного корпуса для удобства обслуживания. Артикул sq0704-0025 совместим с любыми стандартными панелями толщиной до 8 мм.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для устройств управления в промышленных системах. Степень защиты IP54 гарантирует безопасную работу в помещениях с повышенной запыленностью и возможностью попадания брызг. Цветовая сигнализация (красный) соответствует международному стандарту IEC 60204-1 для функций аварийной остановки. Отсутствие внутренней лампы снижает риск перегрева и повышает долговечность.

Преимущества

• Надежный возвратный механизм - кнопка всегда возвращается в выключенное состояние
• Простая и прочная конструкция - минимум деталей, максимальная отказоустойчивость
• Универсальное винтовое подключение - поддерживает медные и алюминиевые провода
• Защита IP54 - допускает использование в неотапливаемых и сырых помещениях
• Четкая маркировка и контрастный цвет - снижают вероятность ошибки при аварии

Ограничения применения

• Не предназначен для работы в средах с постоянным погружением в воду или агрессивными химическими веществами
• Не содержит встроенной индикации - не подходит для задач, требующих визуального указания состояния (например, “работа” или “готовность”)
• Работает только с напряжением до 230 В; для более высоких значений требуется внешний коммутирующий аппарат
• Не рекомендуется для установки в местах с механическими ударными нагрузками выше 1g

Примеры использования

• Аварийная остановка станка ЧПУ на металлообрабатывающем участке
• Выключатель “Стоп” на пульте управления конвейерной линией
• Экстренное отключение насосной группы в водопроводной станции
• Кнопка аварийной остановки в распределительном щите производственного цеха

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен точно соответствовать 22 мм
• При подключении используйте жилы сечением 0,5–2,5 мм2 - оптимальный диапазон для винтовых зажимов
• Не затягивайте винты слишком сильно - это может повредить изоляцию провода или сам зажим
• При необходимости замены кнопки - достаточно отсоединить провода и отщелкнуть корпус, не трогая монтажную платформу
• Для систем с несколькими кнопками ‘Стоп’ используйте последовательное подключение всех НЗ-контактов - это обеспечит остановку при любом нажатии
