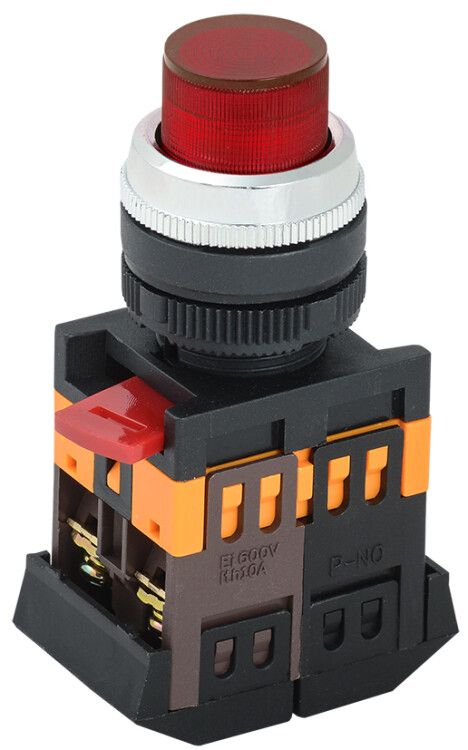

Кнопка красная ABLFP-22 1з+1р с подсветкой неон 240В - BBT20-ABLFP-K04 IEK

Кнопка красная ABLFP-22 от IEK - это надёжный коммутационный элемент с подсветкой на основе неоновой лампы, предназначен для ручного управления электрическими цепями в пультах и распределительных щитах. Артикул bbt20-ablfp-k04 соответствует требованиям ГОСТ и подходит для работы в условиях УХЛ4.

Назначение и область применения

Кнопка красная ABLFP-22 используется для ручного включения и отключения оборудования через контакторы, магнитные пускатели и реле. Подходит для систем управления станками, конвейерами, насосами и другим промышленным оборудованием. Цвет кнопки - красный - сигнализирует аварийную остановку или экстренное отключение, что соответствует нормам безопасности. Подсветка позволяет легко определить состояние кнопки даже в условиях слабого освещения.

Технические характеристики

• Диаметр отверстия для установки: 22 мм
• Номинальное напряжение: 230 В AC/DC
• Коммутируемый ток: 10 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип подсветки: неоновая лампа
• Тип толкателя: цилиндрический выступающий
• Тип подключения: винтовые зажимы
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Способ монтажа: на лицевую панель
• Фиксация: без фиксации (возвратная кнопка)
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)

Совместимость и монтаж

Кнопка красная ABLFP-22 монтируется в панели с отверстием диаметром 22 мм. Для установки требуется просверлить отверстие и зафиксировать корпус с помощью штатного крепления. Винтовое подключение позволяет использовать провода сечением до 2,5 мм2. Контактный модуль совместим с другими изделиями серии IEK, что упрощает замену или расширение системы. Подсветка работает при любом типе напряжения - переменном или постоянном - в пределах 230 В.

Безопасность и стандарты

Кнопка ABLFP-22 соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, которые регламентируют безопасность и эксплуатацию аппаратов управления. Степень защиты IP40 обеспечивает защиту от доступа посторонних предметов, но не рассчитана на воздействие влаги - не применяйте в сырых помещениях или на улице. Красный цвет кнопки соответствует стандартам IEC 60204-1 для функций “останов”.

Преимущества

• Чёткая визуальная индикация состояния благодаря неоновой подсветке
• Надёжные винтовые зажимы исключают случайное ослабление соединений
• Максимальная долговечность - срок службы 10 лет при правильной эксплуатации
• Простая замена: головка снимается без инструментов, можно менять только повреждённый узел
• Поддержка как переменного, так и постоянного тока - универсальность в проектировании

Ограничения применения

• Не допускается использование в средах с высокой влажностью, брызгами воды или пылевыми выбросами - степень защиты IP40 недостаточна
• Не подходит для частых импульсных нагрузок выше 10 А - возможен износ контактов
• Не рекомендуется применять в местах с температурой ниже -25 C - снижается яркость неона и возрастает риск хрупкости материалов
• Отсутствие фиксации - кнопка возвращается в исходное положение; для режима “удержание” нужна другая модель

Примеры использования

• Аварийная остановка станка на производстве
• Кнопка “Стоп” в пульте управления конвейером
• Отключение насоса в системе водоснабжения
• Переключатель в распределительном щите для тестирования цепей

Практические советы

• При монтаже проверьте глубину отверстия - кнопка имеет высокий толкатель, требует достаточного свободного пространства внутри панели
• Для увеличения срока службы не используйте кнопку для частого включения/выключения мощных двигателей - лучше применять её как сигнал, а не как основной коммутатор
• При подключении проводов затягивайте винты равномерно, чтобы не повредить пластиковую оболочку
• Если подсветка не горит - проверьте напряжение на входе: неоновая лампа требует минимум 80–90 В для свечения
• Для группового управления несколькими кнопками используйте одинаковый тип крепления - все модели серии ABLFP имеют стандартизованный интерфейс
