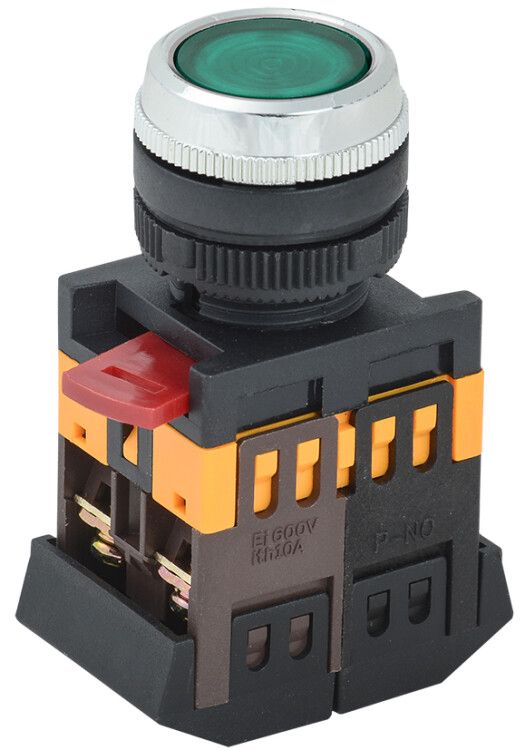

Кнопка зеленая ABLFS-22 1з+1р плоская с подсветкой неон 240В - BBT30-ABLFS-K06 IEK

Кнопка ABLFS-22 зеленая d22мм 1з+1р плоская с подсветкой неон 240В - это управляемый коммутационный элемент с подсветкой, предназначен для оперативного запуска и остановки оборудования через контакторы и реле. Бренд GENERICA и артикул bbt30-ablfs-k06 обеспечивают совместимость с типовыми щитами и панелями, где требуется четкая визуальная индикация состояния.

Назначение и область применения

Кнопка ABLFS-22 зеленая d22мм 1з+1р плоская с подсветкой неон 240В используется для ручного управления электрическими цепями: запуск, остановка, сброс аварийных ситуаций. Подходит для установки на панелях станков, конвейеров, систем вентиляции, насосных станций и других устройств, где применяются магнитные пускатели или реле автоматики. Цвет зеленый соответствует сигналу “пуск” или “работает”, что повышает безопасность оператора.

Технические характеристики

• Тип механизма: с самовозвратом (не фиксируется - возвращается в исходное положение после отпускания)
• Контакты: 1 нормально замкнутый (НЗ, черный) + 1 нормально разомкнутый (НО, коричневый)
• Диаметр отверстия для монтажа: 22 мм
• Напряжение питания подсветки: 230 В AC/DC
• Номинальный ток контактов: 10 А
• Тип лампы подсветки: неоновая - энергоэффективна, долговечна, работает при переменном и постоянном токе
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды
• Способ подключения: винтовые клеммы - надежное соединение проводов сечением до 2,5 мм2
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Материал корпуса: термостойкий пластик, устойчив к механическим воздействиям

Совместимость и монтаж

Кнопка ABLFS-22 зеленая d22мм 1з+1р плоская с подсветкой неон 240В монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки достаточно просверлить отверстие, вставить кнопку и закрепить гайкой сзади. Конструкция состоит из двух частей: внешней головки с подсветкой и внутреннего контактного модуля - можно менять головку без перепайки проводов. Совместима с панелями из стали, алюминия, пластика толщиной до 8 мм. Винтовые клеммы принимают одножильные и многожильные провода сечением до 2,5 мм2.

Безопасность и стандарты

Кнопка ABLFS-22 зеленая d22мм 1з+1р плоская с подсветкой неон 240В соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1 - стандартам для аппаратов управления в электроустановках. Применение в соответствии с этими нормами обеспечивает соответствие требованиям безопасности при работе с сетью 230 В. Отсутствие герметизации (IP40) делает её непригодной для влажных сред и открытых площадок.

Преимущества

• Подсветка неоновой лампой - яркая, равномерная, не нагревается, работает от 230 В без дополнительного преобразователя
• Самовозврат - предотвращает случайную фиксацию, снижает риск ошибочного включения
• Четкая цветовая маркировка: зеленый - “пуск”, черный/коричневый контакты - стандартизированная расцветка по ГОСТ
• Модульная конструкция - легко заменить только головку при выходе из строя подсветки, не трогая проводку
• Высокая механическая прочность - рассчитана на 10 лет работы при регулярном использовании

Ограничения применения

• Не предназначена для установки во влажных, пыльных или наружных условиях - степень защиты IP40 не защищает от брызг и пыли
• Подсветка требует наличия сети 230 В; несовместима с низковольтными цепями (например, 24 В)
• Не имеет функции фиксации - нельзя использовать как переключатель режима (“вкл/выкл”) без дополнительной системы
• Не рекомендовано применение в средах с высокой вибрацией без дополнительной фиксации

Примеры использования

• Запуск станка ЧПУ - зеленая кнопка активирует контактор, который включает двигатель
• Остановка конвейера - при нажатии размыкается цепь через НЗ контакт
• Система аварийного отключения - в составе панели управления с красной кнопкой “стоп”
• Щиты управления HVAC - включение вентилятора или насоса

Практические советы

• Перед монтажом проверьте глубину панели - она должна позволять плотно закрутить гайку с задней стороны
• При подключении используйте кабель с медными жилами, не более 2,5 мм2 - большие сечения могут повредить клеммы
• Не затягивайте винты слишком сильно - это может повредить изоляцию или деформировать контактную группу
• Если подсветка не горит - проверьте наличие напряжения 230 В на входе, а не проблему с лампой
• Для сборки шкафов используйте кнопки одного типа - это улучшает эргономику и снижает вероятность ошибок оператора
