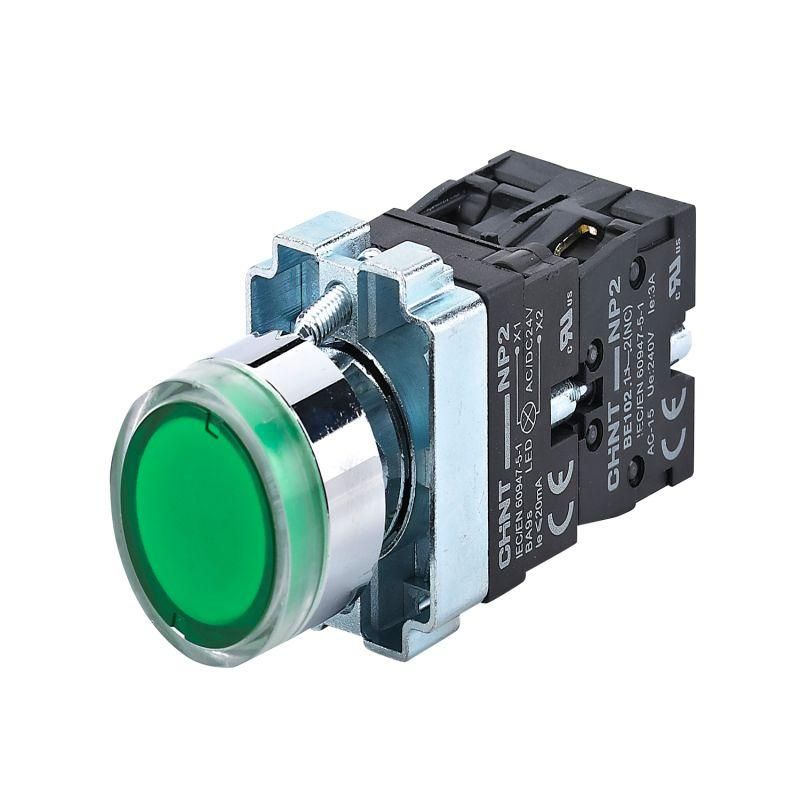

Кнопка управления NP2-BW3365 плоская, зеленая, 1НО+1НЗ, AC/DC230В (LED), IP40 (R) | 574365 CHINT

Кнопка управления NP2-BW3365 от бренда CHINT - это компактный элемент управления с подсветкой, предназначенный для ручного включения и выключения оборудования в условиях сухих помещений. Модель NP2-BW3365 подходит для систем автоматизации, где требуется надежная сигнализация состояния через зеленую LED-индикацию.

Назначение и область применения

Кнопка управления NP2-BW3365 используется для ручного управления электрическими цепями: запуск, остановка, сброс или сигнал «готово». Подходит для установки на пультах, щитах и корпусах оборудования. Благодаря зеленому цвету и подсветке, её часто применяют как индикатор рабочего режима - например, «пуск» или «нормальная работа».

Технические характеристики

• Напряжение питания: 230 В переменного или постоянного тока (AC/DC)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подсветка: светодиодная, работает при питании 230 В
• Диаметр монтажного отверстия: 22 мм
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Форма: круглая, плоская поверхность
• Переднее кольцо: хромированное, декоративное, удерживает кнопку в панели
• Фиксация: без механической фиксации - кнопка возвращается в исходное положение самостоятельно
• Количество постов: один

Совместимость и монтаж

NP2-BW3365 устанавливается в панели с отверстием диаметром 22 мм. Крепление осуществляется за счет переднего хромированного кольца, которое затягивается гайкой с тыльной стороны. Для подключения используются два пары клемм: одна пара для НО, другая - для НЗ. Подсветка встроена и не требует отдельного провода - она работает от основного напряжения 230 В. Убедитесь, что толщина панели позволяет плотно зафиксировать кольцо - оптимальная толщина до 8 мм.

Безопасность и стандарты

Степень защиты IP40 обеспечивает безопасную работу в помещениях без воздействия влаги и пыли. Применяется в соответствии с требованиями IEC 60947-5-1 для устройств управления. Не предназначен для использования во взрывоопасных средах или на улице.

Преимущества

• Универсальное питание: работает как от переменного, так и от постоянного тока 230 В
• Интегрированная LED-подсветка снижает необходимость в внешних индикаторах
• Чёткий визуальный сигнал благодаря яркой зелёной подсветке
• Металлическое хромированное кольцо повышает долговечность и эстетику
• Простой монтаж без сложных инструментов

Ограничения применения

• Не использовать в местах с высокой влажностью, брызгами воды или пылевыми средами - IP40 недостаточно для таких условий
• Не подходит для частых импульсных операций более 10 раз в минуту - возможен износ механизма
• Отсутствие фиксации - нельзя применять как аварийную кнопку «стоп» с утоплением
• Не рассчитана на управление нагрузками выше 230 В / 5 А - проверяйте совместимость с нагрузкой

Примеры использования

• Запуск насоса на станции водоснабжения
• Сигнал «работа в порядке» на конвейере
• Ручной пуск вентилятора в HVAC-системе
• Индикация готовности к работе на пульте управления станком

Практические советы

• При замене старой кнопки - обязательно сверьте диаметр отверстия: NP2-BW3365 требует именно 22 мм
• Если нужна фиксация в нажатом состоянии - выбирайте модель с функцией «самоблокировки»
• Для работы в шумном окружении используйте кнопку вместе со звуковым сигналом - визуальная индикация не всегда заметна
• Проверьте полярность при использовании постоянного тока - хотя кнопка работает и от переменного, LED внутри чувствителен к направлению тока
• Не затягивайте переднее кольцо слишком сильно - можно повредить пластиковую основу кнопки NP2-BW3365
