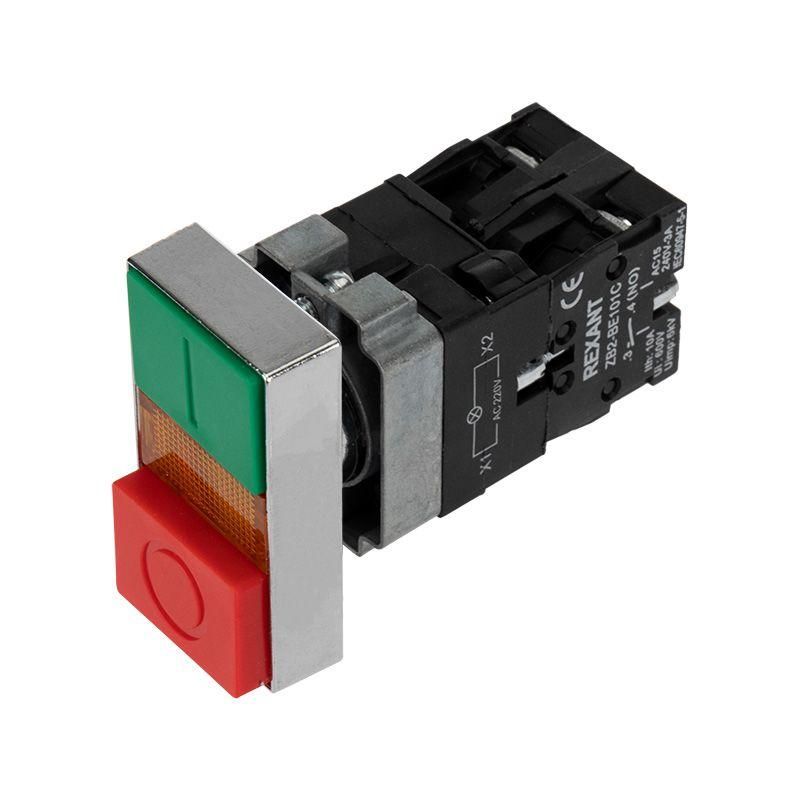

Кнопка LAY5 «I-O» прямоугольная 230 В NO+NC | 36-5541 REXANT MEET

Кнопка LAY5 «I-O» прямоугольная 230 В NO+NC от Rexant - двухпозиционная управляющая кнопка с двумя контактами (НО и НЗ) и светодиодной подсветкой, предназначенная для оперативного запуска и остановки оборудования в сетях переменного тока 230 В. Артикулы etm36-5541 и 36-5541 соответствуют одной модели, подходящей для панельного монтажа в промышленных щитах.

Назначение и область применения

Кнопка LAY5 «I-O» прямоугольная 230 В NO+NC используется для ручного управления технологическими процессами: включение/выключение станков, насосов, конвейеров, систем автоматизации. Каждое нажатие переключает состояние - «включено» (NO замкнут) и «выключено» (NZ разомкнут). Подсветка позволяет легко определить текущий режим работы даже в условиях слабого освещения. Применяется в электрошкафах, на пультах управления и панелях машин.

Технические характеристики

• Тип напряжения: переменный ток (AC), 230 В
• Частота: 50/60 Гц
• Механизм: самовозвратный (не фиксируется в положении, возвращается в исходную позицию после отпускания)
• Контакты: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Подключение: винтовые зажимы (для проводов до 2,5 мм2)
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Размеры: 22×22×15 мм
• Количество постов: 2 (два функциональных элемента в одном корпусе)
• Цвет кнопки: красный/зелёный (красный - «вкл», зелёный - «выкл»)
• Подсветка: да, светодиодная (LED)
• Линза: круглая, равномерно рассеивает свет
• Переднее кольцо: серое, металлическое, защищает кромку от повреждений
• Толкатель: цилиндрический, с гладкой поверхностью

Совместимость и монтаж

Кнопка LAY5 «I-O» прямоугольная 230 В NO+NC монтируется в панели через отверстие 20–22 мм. Устанавливается с помощью фиксирующей гайки с тыльной стороны. Для надёжного соединения используйте провода сечением до 2,5 мм2. Винтовые зажимы позволяют подключить медные жилы без предварительной обжимки. Не требует специальных инструментов - достаточно отвёртки. Совместима с другими компонентами серии LAY5, включая аналогичные кнопки и сигнальные лампы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления в бытовых и промышленных установках. Степень защиты IP40 обеспечивает безопасную работу внутри закрытых шкафов, где нет воздействия брызг или пыли высокой концентрации. Не предназначена для использования во взрывоопасных средах или на открытом воздухе.

Преимущества

• Двухконтактная схема (НО + НЗ) позволяет реализовать базовые логические схемы без внешних реле
• Светодиодная подсветка снижает риск ошибочного управления благодаря цветовой индикации
• Компактные размеры экономят место в распределительных щитах
• Фиксация гайкой обеспечивает прочное крепление без люфтов
• Серое переднее кольцо защищает пластиковую часть от механических повреждений

Ограничения применения

• Не использовать вне закрытых помещений - IP40 не защищает от влаги и пыли
• Не применять в цепях постоянного тока - только для AC 230 В
• Не допускать перегрузки по току - максимальный коммутируемый ток не указан, поэтому рекомендуется не более 5 А
• Светодиоды не заменяемы - при выходе из строя требуется замена всей кнопки
• Не подходит для частого ручного управления с высокой нагрузкой (>1000 циклов/час) - срок службы ограничен конструкцией

Примеры использования

• Управление пуском и остановкой асинхронного двигателя на конвейере
• Ручной запуск системы вентиляции в цеху
• Аварийная остановка станка с ЧПУ
• Индикация состояния «работа / готовность» на пульте контроля

Практические советы

• При монтаже проверьте диаметр отверстия - он должен быть 20–22 мм, чтобы кнопка плотно входила и не болталась
• Обязательно затяните фиксирующую гайку, но без усилия - перетяжка может треснуть корпус
• Для долгой жизни LED-подсветки не подключайте кнопку к источникам выше 230 В
• Если нужна одновременная индикация двух состояний, можно совмещать эту кнопку с другой LAY5 «Stop» красного цвета
• При сборке щита учтите, что кнопка имеет два поста - один для N/O, второй для N/Z; не путайте провода при подключении
