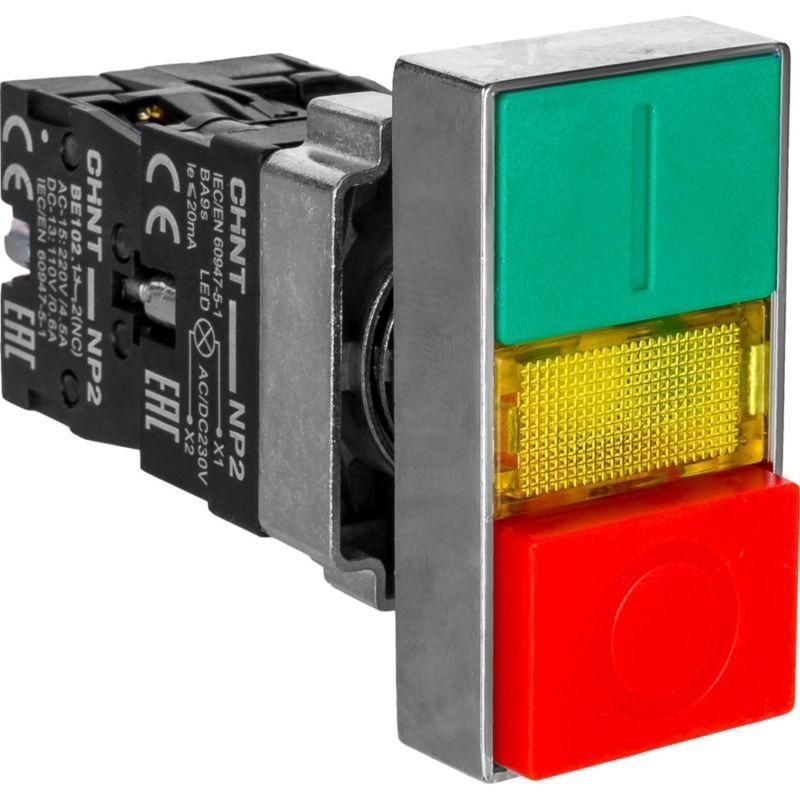

Двойная кнопка "Пуск-Стоп" NP2-EL8325 1НО+1НЗ AC230В IP40 (R) | 574114 CHINT

Кнопка двойная "Пуск-Стоп" NP2-EL8325 от CHINT - это комбинированный элемент управления с двумя постами, предназначенный для ручного запуска и остановки оборудования. Каждый пост имеет собственный контакт: зелёный на "Пуск" (нормально открытый), красный на "Стоп" (нормально замкнутый). Подсветка и хромированное кольцо обеспечивают хорошую видимость в условиях слабого освещения. Артикул 574114 соответствует стандартной комплектации для промышленных панелей.

Назначение и область применения

NP2-EL8325 используется для ручного управления электродвигателями, насосами, вентиляторами и другим оборудованием, требующим простой операционной команды “запустить–остановить”. Применяется в щитах управления, на станках, конвейерах, системах автоматизации. Удобна там, где требуется одновременно контролировать два состояния - включение и выключение - одним устройством.

Технические характеристики

• Напряжение питания: 230 В переменного тока - совместима с сетями 220–240 В
• Контакты: 1 нормально открытый (НО) - для "Пуск"; 1 нормально замкнутый (НЗ) - для "Стоп"
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды
• Монтажное отверстие: 22 мм - стандартный размер для панельных установок
• Подсветка: есть - светодиодная, цвет зависит от положения кнопки (зелёная при "Пуск", красная при "Стоп")
• Форма линзы: овальная - обеспечивает равномерную светорассеивающую поверхность
• Переднее кольцо: хромированное - улучшает эргономику и визуальное восприятие
• Количество постов: 2 - один для каждого действия ("Пуск"/"Стоп")
• Тип фиксации: без фиксации - кнопки возвращаются в исходное положение после нажатия

Совместимость и монтаж

NP2-EL8325 устанавливается в панели через круглое отверстие диаметром 22 мм. Для монтажа используйте стандартные крепления типа "винт-гайка" - они входят в комплект. Подключите провода к клеммам: L/N - питание; NO - к цепи включения; NC - к цепи остановки. Обязательно проверьте соответствие напряжения: 230 В AC - не допускается использование в цепях постоянного тока или выше 250 В.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 для аппаратов управления. Отсутствие герметичной защиты (IP40) делает его непригодным для влажных сред, пыльных помещений с высокой запылённостью или на улице. Не предназначен для взрывоопасных зон.

Преимущества

• Интегрированная подсветка снижает риск ошибочного нажатия - цвет сразу показывает активный режим
• Хромированное кольцо повышает долговечность корпуса и устойчивость к механическому износу
• Комбинированная конструкция экономит место на панели - вместо двух отдельных кнопок одна единица
• Чёткая визуальная дифференциация: зелёный - "пуск", красный - "стоп" - соответствует международным стандартам безопасности

Ограничения применения

• Не использовать во влажных помещениях, на улице или в местах с брызгами воды - IP40 не защищает от жидкости
• Не подходят для частого циклического управления (более 1000 раз в час) - не рассчитана на высокую частоту срабатывания
• Отсутствие фиксации - нельзя применять как переключатель режима (например, "работа/ожидание"), только как импульсный элемент
• Не поддерживает управление по сети - только ручное воздействие

Примеры использования

• Управление двигателем воздушного компрессора - зелёная кнопка запускает, красная останавливает
• Ручной контроль конвейера на сборочном участке
• Аварийная остановка станка с функцией быстрого запуска после устранения причины
• Пульт управления насосной станцией в цехе

Практические советы

• При монтаже убедитесь, что отверстие точно 22 мм - меньший размер затруднит установку, больший - вызовет люфт
• Используйте кабели с сечением до 2,5 мм2 - максимальная нагрузка на клеммы рассчитана именно на этот диапазон
• Не закручивайте крепёж слишком сильно - можно повредить пластиковую основу
• Проверяйте целостность подсветки при первом включении: если один цвет не горит - возможно, перепутаны контакты
• Для длительной работы в условиях повышенной вибрации рекомендуется дополнительно зафиксировать провода хомутами
