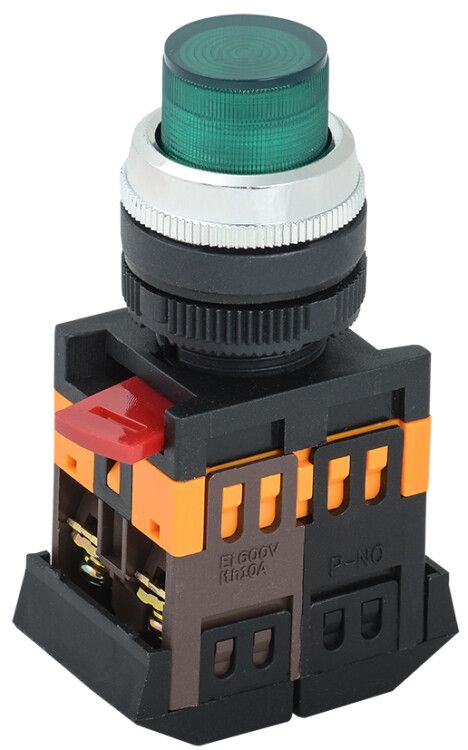

Кнопка зеленая ABLFP-22 1з+1р с подсветкой неон 240В - BBT20-ABLFP-K06 IEK

Кнопка зеленая ABLFP-22 от IEK - это надежный коммутационный элемент с подсветкой на основе неоновой лампы, предназначен для ручного управления электрическими цепями в панелях автоматики. Артикул bbt20-ablfp-k06 сочетает в себе один нормально замкнутый и один нормально разомкнутый контакт, что делает её универсальной для задач, требующих одновременного контроля двух состояний.

Назначение и область применения

Кнопка зеленая ABLFP-22 используется для ручного запуска, остановки или изменения режима работы оборудования: магнитных пускателей, реле, контроллеров. Подходит для установки в распределительных щитах, пультах управления станков, конвейеров, систем вентиляции и других промышленных объектах. Цвет зеленый соответствует стандартным обозначениям “пуск” или “работа”, что повышает удобство интерфейса. Подсветка позволяет легко определить состояние кнопки даже в условиях слабого освещения.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 230 В AC/DC
• Коммутируемый ток: 10 А
• Контакты: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Подсветка: да, неоновая лампа
• Тип толкателя: цилиндрический, выступающий
• Фиксация: без фиксации (возвратная пружина)
• Тип подключения: винтовые клеммы
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 (для эксплуатации в помещениях с умеренным и холодным климатом, без конденсации)
• Соответствие стандартам: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка зеленая ABLFP-22 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки требуется предварительно просверлить отверстие и зафиксировать корпус болтом с гайкой (в комплект не входят). Контактный модуль подключается проводами сечением до 2,5 мм2 через винтовые клеммы. Быстросъемная головка позволяет менять цветную часть без демонтажа всей кнопки - это удобно при обслуживании или замене. Убедитесь, что толщина панели не превышает допустимую для данного типа крепления - рекомендованная толщина до 8 мм.

Безопасность и стандарты

Кнопка ABLFP-22 соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, которые регламентируют безопасность и эксплуатацию аппаратов управления. Степень защиты IP40 обеспечивает защиту от доступа к токоведущим частям инструментами и крупными частицами, но не защищает от влаги - применение в сырых или открытых местах недопустимо. Неоновая подсветка работает при напряжении 230 В и не требует внешнего источника питания.

Преимущества

• Два независимых контакта (НЗ+НО) позволяют использовать одну кнопку для управления двумя цепями - снижает количество компонентов в щите
• Яркая неоновая подсветка хорошо видна в любых условиях освещения
• Механизм без фиксации обеспечивает точное управление - кнопка возвращается в исходное положение после нажатия
• Винтовое подключение надежно и совместимо с большинством типов проводов
• Срок службы 10 лет гарантирует долговременную работу без необходимости частой замены

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• IP40 не защищает от брызг, пыли высокой плотности и влаги - нельзя устанавливать вне помещений или в местах с повышенной влажностью
• Напряжение питания 230 В - не подходит для цепей ниже 90 В или выше 250 В
• Неоновая подсветка не работает при DC менее 100 В - при использовании в цепях постоянного тока проверьте минимальное пороговое напряжение
• Не имеет механической фиксации - не подходит для ситуаций, где требуется удержание в нажатом состоянии

Примеры использования

• Пуск станка: кнопка зеленая ABLFP-22 активирует контактор, а ее НО-контакт сигнализирует о включенном состоянии
• Система аварийной остановки: НЗ-контакт разрывает цепь безопасности при отпускании кнопки
• Щит управления насосной станцией: одна кнопка управляет включением и одновременно визуализирует статус через подсветку
• Автоматизация линии: сигнал “готов к работе” передается через подсветку, а НО-контакт подает команду на PLC

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия 22 мм - слишком маленькое отверстие повредит корпус, слишком большое - вызовет люфт
• При подключении используйте кабели с медными жилами и зачищайте изоляцию на 8–10 мм - этого достаточно для надежного зажима винтовыми клеммами
• Если кнопка будет работать в цепи постоянного тока, убедитесь, что напряжение не ниже 100 В - иначе неон не загорится
• Для длительной эксплуатации в условиях колебаний температур (например, зимние склады) соблюдайте класс UHL4 - не допускайте конденсации влаги внутри щита
• При замене старой кнопки - можно использовать ту же посадочную нишу, так как ABLFP-22 стандартизирован по размерам
