Кнопка КМЕ9111мЛ-220В-зел-красн-1но+1нз-двойная-индикатор-IP40| 309597 | КЭАЗ

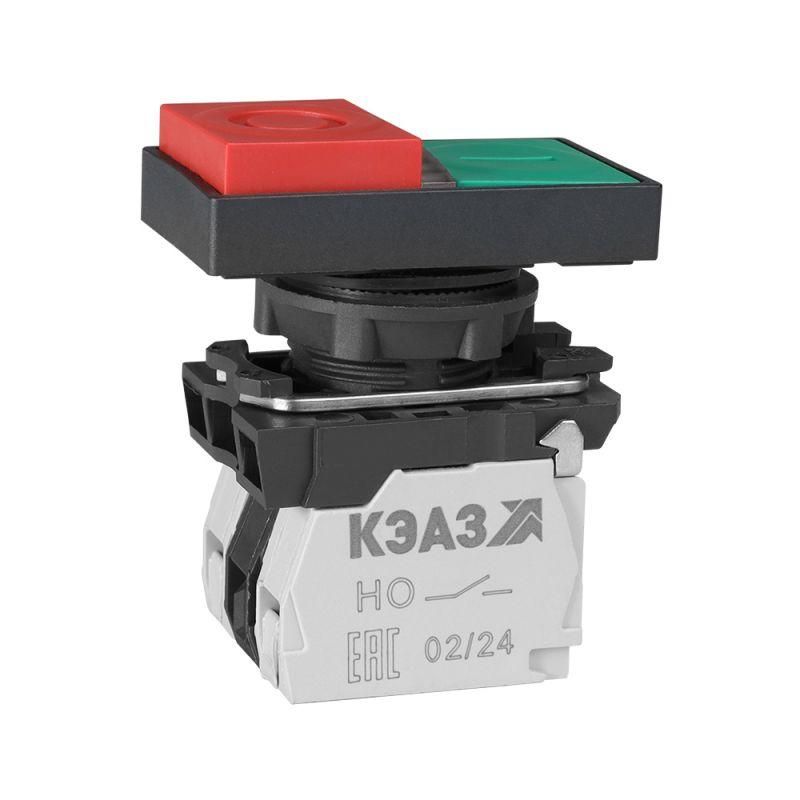

Кнопка нажимная 220В зелёная-красная 1н.о. + 1н.з. двойная с индикатором IP40 от КЭАЗ - двухпозиционная кнопка с цветовой индикацией и винтовым подключением, предназначенная для управления оборудованием в условиях промышленной автоматизации. Артикул 309597 соответствует серии КМЕ и обеспечивает надёжную работу при напряжении до 690 В.

Назначение и область применения

Кнопка используется для ручного управления электрическими цепями: запуск, остановка, сброс оборудования. Цветовая схема - красная кнопка для остановки, зелёная для запуска - соответствует стандартам безопасности. Подходит для установки на пультах управления станков, конвейеров, насосных систем, печей и других устройств в цехах с умеренной запылённостью.

Технические характеристики

• Рабочее напряжение: до 690 В переменного тока (AC), частота 50–60 Гц
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подсветка: есть, реализована через индикаторную лампу внутри кнопки
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Диаметр отверстия для монтажа: 22,3 мм
• Тип кнопки: высокая - удобна для нажатия даже в перчатках
• Механизм: самовозврат - после нажатия возвращается в исходное положение
• Цвет кнопки: красный и зелёный (двухцветная секция)
• Переднее кольцо: чёрное, металлическое, защищает корпус от повреждений
• Тип подключения: винтовые клеммы - подходят для проводов до 2,5 мм2
• Количество постов: один - одиночная кнопка, не комбинированная

Совместимость и монтаж

Устанавливается в панели через круглое отверстие диаметром 22,3 мм. Передний черный обод плотно фиксируется на поверхности, предотвращая люфт. Для монтажа требуется только отвертка - никаких специнструментов не требуется. Совместима с любыми панелями толщиной до 8 мм. Не предназначена для встраивания в стеновые коробки или герметичные корпуса из-за низкой степени защиты IP40.

Безопасность и стандарты

Изделие соответствует требованиям к кнопкам управления согласно ГОСТ Р МЭК 60947-5-1. Индикация цветом соблюдает принцип «зелёный - включено, красный - выключено». Отсутствие защиты от брызг и пыли требует установки в контролируемых помещениях - не допускается использование во влажных средах, на улице или в местах с активным выбросом пыли.

Преимущества

• Двухцветная кнопка позволяет совмещать функции «пуск» и «останов» в одном корпусе - экономит место на панели
• Яркая подсветка работает при любом уровне освещения - видимость сигнала сохраняется даже при ярком свете
• Высокий профиль кнопки снижает риск случайного нажатия и удобна при работе в перчатках
• Винтовые клеммы обеспечивают прочное и долговечное соединение без необходимости пайки
• Производитель КЭАЗ гарантирует соответствие серийному качеству КМЕ - проверенная надёжность в промышленном применении

Ограничения применения

• Не применяется в условиях повышенной влажности, мытья водой или воздействии технологических брызг - IP40 не защищает от жидкости
• Не рекомендовано использовать в местах с сильной запылённостью - частицы могут попасть внутрь механизма
• Не подходит для автономных систем питания - рассчитана только на сетевое напряжение AC
• Не имеет механической блокировки - нельзя заблокировать в нажатом состоянии
• Не совместима с системами с высокой частотой переключений более 1000 раз в час - возможен быстрый износ контактов

Примеры использования

• Пульт управления станком ЧПУ - зелёная кнопка запуска, красная - экстренной остановки
• Конвейерная линия - управление пуском и остановом участка
• Система вентиляции - ручной запуск/останов в случае аварии
• Лабораторное оборудование - контроль работы нагревателей или насосов

Практические советы

• При монтаже используйте шаблон для сверления - точный диаметр 22,3 мм важен для плотной посадки
• Проверьте сечение провода: максимальное - 2,5 мм2; меньшие провода лучше обжать наконечниками
• Не затягивайте винты слишком сильно - можно повредить контактные площадки
• Для длительной службы избегайте установки рядом с источниками тепла выше 50 C
• Если нужна защита от пыли и влаги - замените эту модель на аналог с IP65/IP67
• Артикул 309597 - единственный номер для заказа этой конкретной модификации от КЭАЗ
