Кнопка КМЕ4111мЛ-220В-зеленый-1но+1нз-цилиндр-индикатор-IP40| 280751 | КЭАЗ

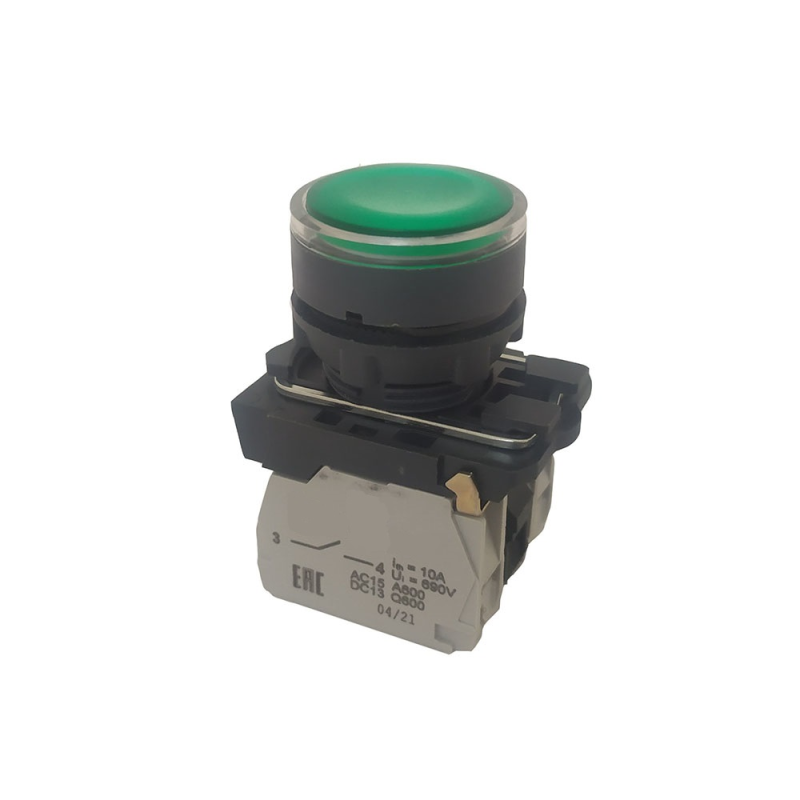

Кнопка КМЕ4111мЛ 220В зеленый 1но+1нз цилиндр индикатор IP40 - это кнопочный выключатель с индикацией, предназначенный для управления оборудованием в условиях, где требуется надежная физическая коммутация и визуальный контроль состояния. Произведённая КЭАЗ, модель 280751 сочетает простоту монтажа, четкую механику и световую индикацию для операторского интерфейса.

Назначение и область применения

Кнопка КМЕ4111мЛ 220В зеленый 1но+1нз цилиндр индикатор IP40 используется для ручного управления технологическим оборудованием: запуск, остановка, сброс аварийных ситуаций. Подходит для установки на панели управления станков, конвейеров, насосных систем и других автоматизированных устройств. Индикатор позволяет визуально определить состояние кнопки - нажата или отпущена - даже при плохом освещении.

Технические характеристики

• Тип изделия: кнопочный выключатель с самовозвратом
• Рабочее напряжение: до 690 В AC/DC (номинальное - 660 В AC, частота 50/60 Гц)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип подключения: винтовые зажимы для проводов
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, без защиты от воды
• Индикатор: да, встроенная лампа в кнопке
• Форма толкателя: цилиндрический
• Форма кнопки: плоская
• Цвет кнопки: зеленый
• Цвет переднего кольца: черный
• Габариты: 23×23×22,3 мм
• Количество постов: один
• Конструкция линзы: круглая

Совместимость и монтаж

Кнопка КМЕ4111мЛ 220В зеленый 1но+1нз цилиндр индикатор IP40 устанавливается через отверстие в лицевой панели диаметром 22–23 мм. Для монтажа используются два фиксирующих крепления за передним кольцом. Убедитесь, что толщина панели не превышает 5 мм - иначе крепление может не обеспечить герметичной посадки. Провода подключаются к винтовым клеммам под задней крышкой; рекомендуется использовать жилы сечением 0,5–2,5 мм2. Монтаж допускается в вертикальном и горизонтальном положении.

Безопасность и стандарты

Кнопка соответствует требованиям к безопасности для оборудования низкого напряжения. Степень защиты IP40 исключает попадание инструментов и проводов толщиной более 1 мм внутрь корпуса, но не защищает от брызг, пыли или влаги. Применение в помещениях с высокой влажностью, пылью или возможностью мытья требует дополнительной защиты (например, кожуха или уплотнений).

Преимущества

• Комбинированная контактная группа (1НО + 1НЗ) позволяет реализовать сложную логику управления без внешних реле
• Яркая цветовая индикация (зеленый) легко воспринимается оператором, особенно в режиме “готово” или “работает”
• Цилиндрический толкатель обеспечивает точное нажатие и снижает риск случайного срабатывания
• Плоская форма кнопки удобна для работы в ограниченном пространстве
• Конструкция с передним кольцом предотвращает выпадение из панели при вибрации

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует сертификат взрывозащиты
• IP40 не защищает от воды, пыли и агрессивных сред - не подходит для улицы, цехов с мойкой, химических производств
• Напряжение 690 В - максимальное, но не гарантирует работу при импульсных нагрузках или скачках выше этого значения
• Не имеет функции блокировки - нельзя зафиксировать в нажатом состоянии

Примеры использования

• Запуск станка CNC - зеленая кнопка активирует цикл, индикатор показывает готовность
• Остановка конвейера - одновременно размыкается цепь питания (НО) и замыкается сигнализационная цепь (НЗ)
• Система аварийного сброса - кнопка возвращается в исходное положение после отпускания, индикатор гаснет
• Пульт управления шкафа автоматики - компактный форм-фактор позволяет разместить несколько кнопок рядом

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен точно совпадать с габаритами кнопки (23 мм)
• При использовании вибрирующего оборудования дополнительно закрепите провода хомутиками, чтобы избежать обрыва
• Индикатор работает при любом типе напряжения - постоянном или переменном - до 690 В, но мощность лампы невелика, поэтому не используйте её как основной источник освещения
• Для долговечности не нажимайте кнопку слишком долго - она рассчитана на периодическое использование, а не на длительное удерживание
• Артикул 280751 - единственный номер для заказа запчастей и аналогов от КЭАЗ
