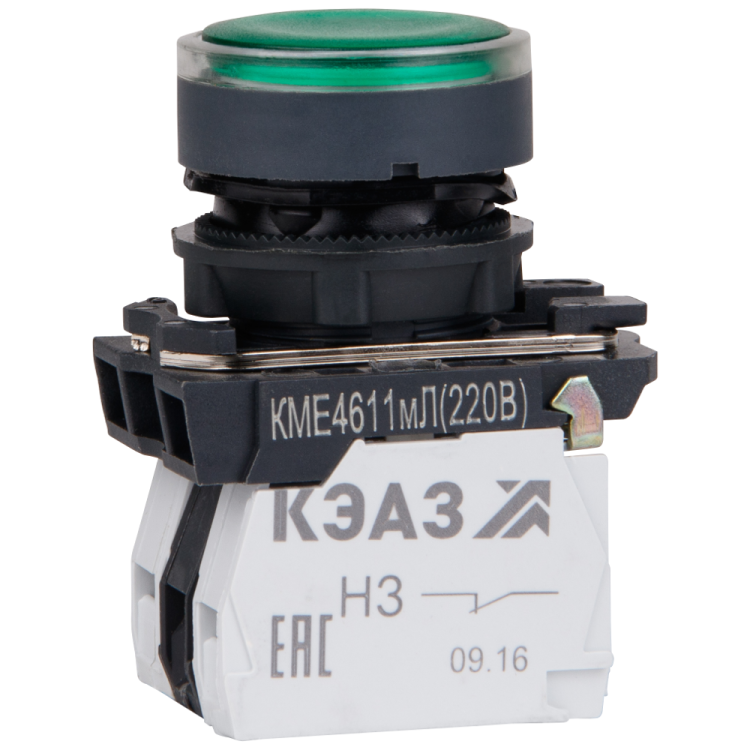

Кнопка КМЕ4511мЛ-220В-зеленый-1но+1нз-цилиндр-индикатор-IP54| 309579 | КЭАЗ

Кнопка КМЕ4511мЛ 220В зеленый 1 нормально открытый + 1 нормально закрытый цилиндр индикатор IP54 - компактный кнопочный выключатель с индикацией состояния, предназначенный для управления оборудованием в условиях повышенной запыленности и влаги. Бренд КЭАЗ и артикул 309579 указывают на серию КМЕ, известную надежностью в промышленной автоматизации.

Назначение и область применения

Кнопка КМЕ4511мЛ используется для ручного управления электрическими цепями в системах автоматизации. Она сочетает два типа контактов - один нормально открытый (НО) и один нормально закрытый (НЗ), что позволяет управлять двумя различными функциями одним действием: например, включить двигатель и одновременно отключить тормоз. Подходит для установки на пультах управления станков, конвейеров, насосных станций и других промышленных устройств. Индикатор в виде светящегося круга показывает текущее состояние кнопки - удобно при работе в плохо освещённых местах.

Технические характеристики

• Тип изделия: кнопочный выключатель с самовозвратом
• Количество контактов: 1 НО + 1 НЗ
• Рабочее напряжение: до 690 В переменного тока (частота 50/60 Гц)
• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды с любого направления
• Тип толкателя: цилиндрический, плоский - обеспечивает четкое нажатие без заеданий
• Цвет кнопки: зелёный; цвет переднего кольца: чёрный
• Материал переднего кольца: пластик
• Габариты: 23×23×23 мм - компактная форма для плотной установки
• Подключение: винтовые зажимы - подходят для проводов до 2,5 мм2
• Индикация: да, светодиодная линза в корпусе
• Количество постов: 1

Совместимость и монтаж

Кнопка КМЕ4511мЛ монтируется на лицевую панель через отверстие диаметром 22–23 мм. Установка происходит путём вставки корпуса в отверстие и фиксации с помощью внешней гайки - стандартный способ для всех изделий серии КМЕ. Передний черный пластиковое кольцо плотно прилегает к поверхности панели, предотвращая просачивание пыли и влаги. Для подключения используйте медные провода сечением до 2,5 мм2. Не требует специальных инструментов - достаточно отвертки для затяжки винтовых клемм.

Безопасность и стандарты

Кнопка соответствует требованиям к промышленному оборудованию по степени защиты IP54. Работает при температуре от -25C до +55C. Напряжение 690 В позволяет использовать её в сетях до 660 В, что покрывает большинство промышленных трехфазных систем. Серия КМЕ прошла испытания на механическую износостойкость - рассчитана на более чем 1 млн операций включения/выключения.

Преимущества

• Объединяет две функциональные группы контактов в одном корпусе - экономит место на панели
• Интегрированный индикатор снижает риск ошибочного действия - видно, активирована ли кнопка
• Защита IP54 делает её пригодной для использования в цехах с пылью, влажностью или периодическими мойками оборудования
• Фирменная конструкция КЭАЗ гарантирует долгий срок службы даже при высоких нагрузках
• Унифицированный форм-фактор совместим с другими элементами серии КМЕ - легко заменить или расширить панель

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном воздействии жидкости
• Не работает при напряжении выше 690 В - использование в сетях 1 кВ и выше недопустимо
• Не имеет механической блокировки - нельзя заблокировать в положении “вкл.”, если требуется автономное удержание
• Индикатор не ярко выраженный - в очень ярком свете может быть трудно заметить его состояние
• Пластиковое переднее кольцо не выдерживает химически агрессивных сред - не рекомендовано для установки рядом с растворителями или маслами

Примеры использования

• Управление станком: зелёная кнопка включает двигатель (НО контакт), а одновременно размыкает цепь тормоза (НЗ контакт)
• Автоматическая линия: сигнал начала цикла - нажатие кнопки запускает конвейер и отключает сигнализацию безопасности
• Щит управления: комбинированный элемент вместо двух отдельных кнопок - упрощает схему и снижает стоимость сборки

Практические советы

• При монтаже проверьте диаметр отверстия в панели - он должен быть точно 22–23 мм, иначе кнопка будет болтаться или не войдет
• Не перетягивайте винты клемм - это повредит медные жилы и вызовет нагрев
• Если кнопка используется в месте с высокой вибрацией, дополнительно закрепите корпус клеем или контргайкой
• Для обслуживания отключите питание - хотя контакты имеют разрыв, индикатор может работать от паразитных токов
• Артикул 309579 и модель КМЕ4511мЛ - точное соответствие для заказа запасных частей. Не путайте с аналогами без индикатора или другим цветом.
