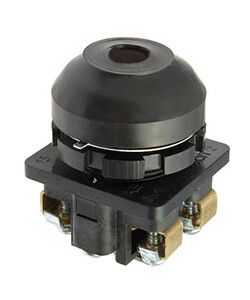

Выключатель кнопочный КЕ-081 У2 исп.2 1НО+1НЗ цилиндр 10А IP54 660В черн. Электротехник ET502364

Выключатель кнопочный КЕ-081 У2 исп.2, 1з+1р, 1НО+1НЗ, цилиндр, IP54, 10А, 660В, черный от бренда Электротехник — это надёжный элемент управления для цепей сигнализации и автоматики, подходящий для монтажа на панелях оборудования. Артикул et502364 обеспечивает простую замену аналогичных устройств в существующих системах.

Назначение и область применения

Выключатель кнопочный КЕ-081 У2 исп.2 предназначен для ручного включения и выключения управляющих цепей в электрооборудовании. Подходит для работы в стационарных установках: пультах управления, щитах автоматики, панелях станков и конвейеров. Коммутирует цепи переменного тока до 660 В и постоянного — до 440 В. Применяется там, где требуется однократное воздействие без удержания — например, запуск, остановка, аварийная остановка.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: до 660 В AC / до 440 В DC
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Степень защиты: IP54 — защищён от пыли (не полностью, но достаточна для помещений) и от брызг воды из любого направления
• Тип толкателя: цилиндрический — круглая кнопка, легко нажимается пальцем
• Фиксация: без фиксации — кнопка возвращается в исходное положение после отпускания
• Цвет: чёрный
• Материал переднего кольца: пластик
• Климатическое исполнение: У2 — работает при температуре от −25°C до +40°C, в условиях умеренного климата
• Диаметр отверстия для монтажа: 30 мм
• Способ крепления: винтовое, через корпус
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель КЕ-081 У2 исп.2 монтируется на лицевую панель через круглое отверстие диаметром 30 мм. Для установки потребуется сверло соответствующего размера. После вставки кнопки крепление осуществляется гайкой с внутренней стороны панели. Совместим со стандартными панелями толщиной до 6 мм. Кабель подключается к зажимам внутри корпуса — провода сечением до 2,5 мм². Не требует специальных инструментов. Монтаж возможен как в новых, так и в модернизируемых системах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2003, что гарантирует соответствие международным стандартам IEC 60947-5-1. Степень защиты IP54 снижает риск повреждения от пыли и влаги, что важно в средах с повышенной запылённостью или периодическими мойками. Отсутствие фиксации предотвращает случайное включение устройства при внешнем воздействии.

Преимущества

• Комбинация одного НО и одного НЗ контакта позволяет использовать один выключатель для двух функций — например, запуск и сигнал остановки
• Цилиндрическая форма толкателя обеспечивает точное нажатие даже в условиях ограниченного доступа
• Пластиковое переднее кольцо устойчиво к механическим повреждениям и химическим воздействиям
• Отсутствие фиксации исключает возможность «зависания» кнопки в рабочем состоянии
• Подходит для работы как с переменным, так и с постоянным током — универсальное решение

Ограничения применения

• Не предназначен для частых циклов включения/выключения более 60 раз в минуту — высокая нагрузка сократит срок службы контактов
• IP54 не обеспечивает герметичную защиту — не используется в помещениях с постоянным орошением или погружением
• Не имеет световой индикации — нельзя применять там, где нужен визуальный контроль состояния
• Работает только в диапазоне температур от −25°C до +40°C; при более низких или высоких значениях возможны отказы
• Не рассчитан на управление силовыми цепями выше 10 А — для больших токов нужны контакторы или реле

Примеры использования

• Кнопка «Старт» и «Стоп» на пульте станка — НО для включения двигателя, НЗ для отключения сигнала тревоги
• Автоматическая линия сборки: одна кнопка активирует подачу материала, другая — останавливает конвейер
• Щит управления насосной станцией: кнопка включения и аварийной остановки в одном корпусе
• Лабораторное оборудование: ручной запуск тестового режима

Практические советы

• При монтаже проверьте глубину отверстия — корпус выключателя КЕ-081 У2 исп.2 требует минимум 25 мм свободного пространства сзади
• Используйте кабель с медными жилами и качественной изоляцией — при напряжении 660 В недостаточная изоляция опасна
• Не затягивайте крепёж слишком сильно — можно повредить пластиковое кольцо
• Для длительной эксплуатации рекомендуется регулярно осматривать контактные группы на окисление — особенно в сырых помещениях
• Если нужна индикация состояния, дополняйте выключатель отдельным индикатором LED
• Артикул et502364 совпадает с оригиналом — при замене используйте именно этот номер, чтобы сохранить совместимость с панелями
