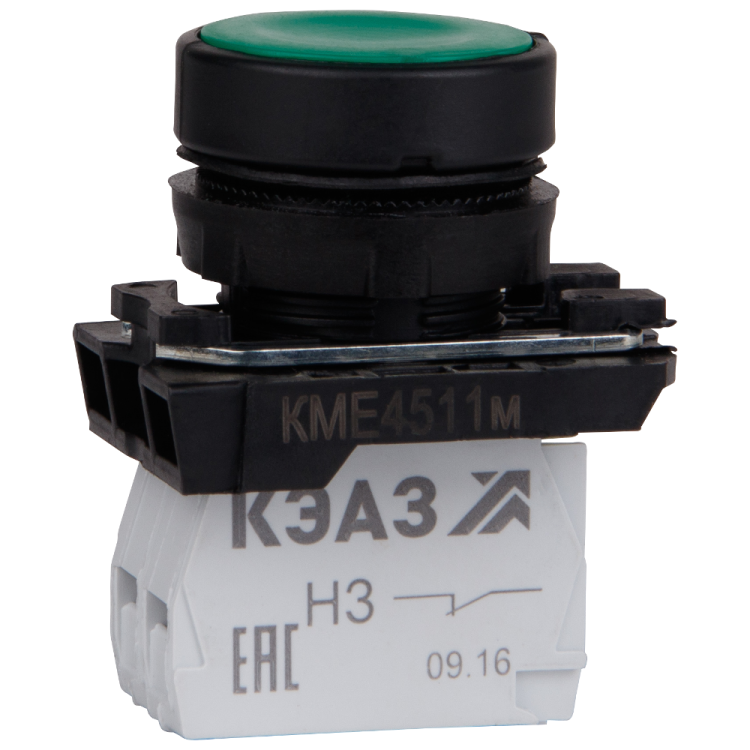

Кнопка КМЕ4511м-зеленый-1но+1нз-цилиндр-IP54-КЭАЗ | 248247 КЭАЗ

Кнопка нажимная 1но+1нз цилиндр зеленая IP54 от КЭАЗ (артикул 248247) - это надежный коммутационный элемент для управления оборудованием с помощью однократного нажатия. Подходит для установки на панели станков, автоматических линий и распределительных щитов в условиях повышенной запыленности.

Назначение и область применения

Кнопка нажимная 1но+1нз цилиндр зеленая IP54 используется для отправки управляющих сигналов в цепях управления. Её применяют в системах автоматизации, где требуется одновременно замкнуть нормально открытый контакт и разомкнуть нормально закрытый - например, для старта и останова двигателя, активации сигнализации или переключения режимов работы оборудования.

Подходит для использования в промышленных условиях: на конвейерах, насосных станциях, станках с ЧПУ, вентиляционных системах. Цвет зеленый соответствует стандарту МЭК для обозначения команд «пуск» или «включение».

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - всего 2 переключающих контакта
• Коммутируемый ток: до 10 А
• Рабочее напряжение: до 660 В переменного тока (AC), частота 50/60 Гц
• Тип механизма: с самовозвратом - после нажатия возвращается в исходное положение без фиксации
• Защита: IP54 - защищена от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды с любого направления
• Тип толкателя: цилиндрический, плоский - удобен для нажатия пальцем или легкого воздействия рычагом
• Способ подключения: винтовые зажимы - совместим с проводами до 2,5 мм2
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, без конденсации
• Диапазон температур: от -25 C до +40 C
• Габариты: 23×23×22,3 мм - компактный форм-фактор для плотной установки
• Переднее кольцо: черное, круглое - повышает контрастность и визуальное выделение
• Нормативное соответствие: ГОСТ IEC 60947-1

Совместимость и монтаж

Кнопка нажимная 1но+1нз цилиндр зеленая IP54 монтируется на лицевую панель через отверстие диаметром 22–23 мм. Для установки достаточно просверлить отверстие подходящего размера, вставить корпус кнопки и зафиксировать её сзади с помощью двух штатных гаек. Передние кольцо обеспечивает герметичную посадку и предотвращает проворачивание.

Подключение осуществляется через два винтовых зажима: один для НО-контакта, второй - для НЗ-контакта. Обязательно проверьте полярность при подключении к управляемому устройству. Совместима с клеммными колодками и кабелями сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-1 - международному стандарту на низковольтные коммутационные аппараты. Применение кнопки в соответствии с указанными параметрами напряжения, тока и температуры гарантирует безопасную эксплуатацию. Защита IP54 снижает риск отказа из-за пыли и влаги, что особенно важно в цехах с высокой запыленностью.

Преимущества

• Два типа контактов в одном корпусе - позволяет реализовать сложные логические схемы без дополнительных модулей
• Цилиндрический толкатель с плоской поверхностью - комфортное нажатие даже в перчатках
• Черное переднее кольцо - усиливает визуальный акцент, улучшает узнаваемость в условиях плохого освещения
• Фиксация на панели без сварки или клепки - быстрая замена при необходимости ремонта
• Производитель: КЭАЗ - известный российский бренд с долгой историей производства промышленной аппаратуры

Ограничения применения

• Не предназначена для длительного удерживания в нажатом состоянии - механизм имеет только самовозврат
• Не подходит для установки в местах с прямым потоком воды или мойкой под давлением - степень защиты IP54 недостаточна для таких условий
• Работает только в заданном температурном диапазоне (-25…+40 C); при более низких температурах возможны трудности с механическим возвратом
• Не рекомендуется использовать в цепях постоянного тока выше 440 В - хотя серия КМЕ/КПЕ способна работать с DC, данная модель оптимизирована для AC

Примеры использования

• Пуск и аварийная остановка станка: зеленая кнопка - «пуск», красная - «стоп»
• Активация световой сигнализации при включении линии
• Переключение между ручным и автоматическим режимом в системе контроля
• Управление пневматическими клапанами в сборочных линиях

Практические советы

• При монтаже используйте резиновые прокладки, если панель изготовлена из мягкого металла - чтобы избежать деформации от затяжки гаек
• Проверяйте целостность контактов мультиметром перед первым включением - особенно если кнопка хранилась долго
• Для многократного использования в вибрационных средах дополнительно закрепите провода хомутами, чтобы нагрузка не передавалась на винтовые зажимы
• При замене аналога убедитесь, что посадочный диаметр совпадает - 23 мм - иначе потребуется доработка панели
• Кнопка 248247 от КЭАЗ совместима с другими изделиями серии КМЕ/КПЕ - можно собирать единые панели управления с одинаковым дизайном и функционалом
