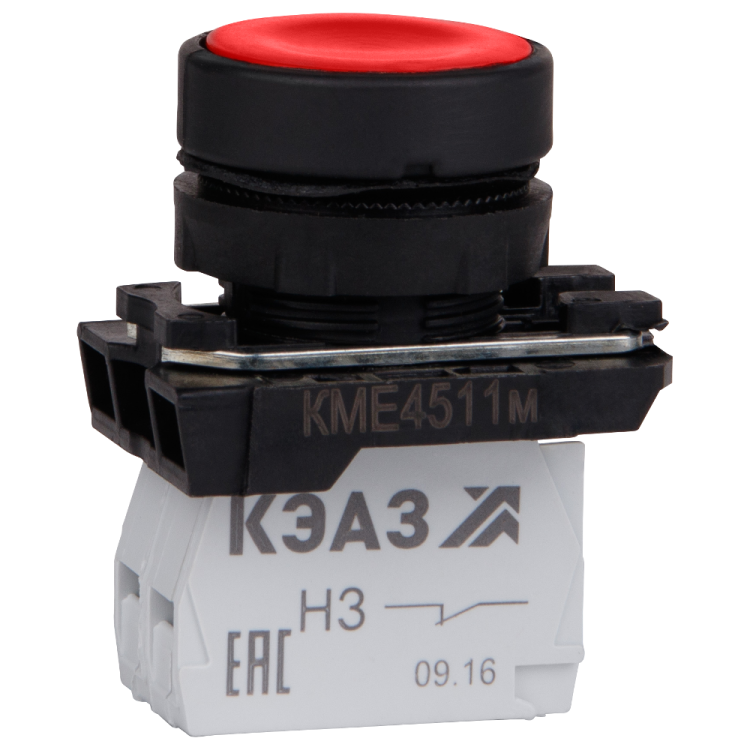

Кнопка КМЕ4511м-красный-1но+1нз-цилиндр-IP54 | 248248 КЭАЗ

Кнопка нажимная 1НО+1НЗ цилиндр красный IP54 от КЭАЗ (артикул 248248) - это надёжный управляющий элемент для коммутации цепей управления в условиях запылённой или влажной среды. Подходит для установки на панели оборудования, где требуется одновременное управление двумя функциями: включение и выключение.

Назначение и область применения

Кнопка нажимная 1НО+1НЗ цилиндр красный IP54 используется для ручного управления электрическими цепями управления - например, для запуска, остановки или изменения режима работы устройств. Применяется в системах автоматизации, на станках, конвейерах, щитах управления и других объектах промышленного назначения. Подходит для работы с переменным током до 660 В и постоянным током до 440 В.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Коммутируемый ток: до 10 А
• Рабочее напряжение: AC 660 В / DC 440 В
• Частота: 50/60 Гц
• Тип механизма: самовозврат (не фиксируется в нажатом положении)
• Степень защиты: IP54 - защищена от пыли (ограниченный доступ) и брызг воды из любого направления
• Тип толкателя: цилиндрический, плоский
• Цвет: красная кнопка, чёрное переднее кольцо
• Габариты: 23×23×22,3 мм
• Способ подключения: винтовые зажимы
• Климатическое исполнение: УХЛ3 - работает при температуре от -25 C до +40 C
• Нормативный документ: ГОСТ IEC 60947-1

Совместимость и монтаж

Кнопка нажимная 1НО+1НЗ цилиндр красный IP54 монтируется на лицевую панель через круглое отверстие диаметром 22–23 мм. Переднее кольцо обеспечивает плотную посадку и герметичность. Для подключения используются винтовые клеммы - провода зачищаются на 6–8 мм и затягиваются усилием 0,2–0,3 Нм. Совместима с панелями толщиной до 6 мм. Не требует специальных инструментов для установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-1 - международному стандарту на низковольтные коммутационные аппараты. Конструкция исключает случайное замыкание контактов, а цветовая маркировка (красный - «останов») соответствует общепринятой практике безопасности. Материалы корпуса и толкателя устойчивы к механическому износу и химическому воздействию в пределах заявленного климатического исполнения.

Преимущества

• Два типа контактов в одном корпусе - позволяет реализовать сложные алгоритмы управления без дополнительных компонентов
• Защита IP54 повышает долговечность в условиях производства: пыль, влага, масляные брызги не влияют на работу
• Цилиндрический толкатель удобен для операторского управления даже в перчатках
• Красный цвет и чёрное кольцо обеспечивают высокую видимость и соответствие стандартам эргономики
• Произведено на КЭАЗ - заводе с проверенной репутацией в области промышленной автоматики

Ограничения применения

• Не предназначен для работы при температурах ниже -25 C или выше +40 C - возможна потеря герметичности или изменение характеристик материалов
• Не рассчитана на взрывоопасные среды - не имеет взрывозащиты (Ex-маркировки)
• Не следует использовать в качестве основного рубильника - только для управления цепями контроля, сигнализации и автоматики
• При использовании в цепях постоянного тока свыше 440 В - риск возникновения дуги и выхода из строя контактов

Примеры использования

• Остановка станка на производстве - красная кнопка в цепи управления двигателем
• Аварийная остановка конвейера - совмещённая с включением световой сигнализации через НЗ контакт
• Запуск насоса после проверки давления - НО контакт активирует реле, НЗ - отключает предупредительный сигнал
• Щит управления в холодном цеху - благодаря UHL3 и IP54 работает без дополнительного обогрева

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен быть 22–23 мм, чтобы переднее кольцо плотно прилегало
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для тока 10 А
• Не допускайте попадания посторонних предметов внутрь механизма - даже при IP54 грязь может забить движущиеся части
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - особенно в цепях с индуктивными нагрузками
• Кнопка 248248 от КЭАЗ совместима с другими изделиями серии «Устройства подачи команд и сигналов» - можно собирать единые панели управления
